KHỚP QUAY XY LANH CA

0 VNĐ

KHỚP QUAY XY LANH CA, Hãng sản xuất : ISTC - Korea Hàng có sẵn tại công ty - liên hệ biết thêm thông tin

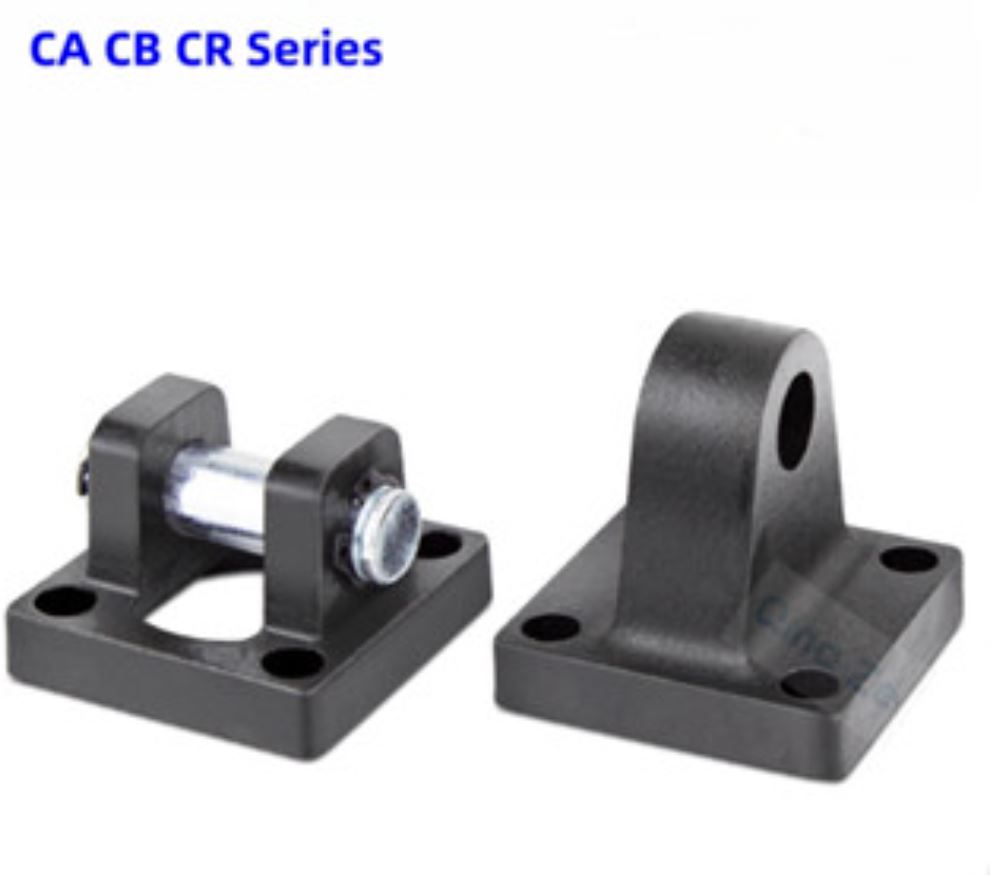

Đế CA của xylanh (hay còn gọi là đế xi lanh CA, CA Foot Mount Bracket, Clevis Foot Bracket) là một loại phụ kiện lắp đặt dùng để cố định đáy (đầu sau) của xylanh thủy lực hoặc khí nén lên khung máy, sàn, hoặc kết cấu thiết bị.

Đặc điểm cấu tạo của đế CA:

Hình dạng: Hình chữ nhật hoặc gần vuông, có 4 lỗ bắt vít ở các góc để gắn cố định vào khung máy bằng bulong.
Phần giữa: Có 1 lỗ lớn hình chữ A (hoặc khe chữ A) – đây là đặc trưng nhận biết rõ nhất của đế CA. Lỗ này dùng để lắp chốt (pin) hoặc trục xoay, cho phép xylanh có thể xoay nhẹ (pivot) khi hoạt động.
Chất liệu: Thường làm từ hợp kim nhôm (nhẹ, chống gỉ) hoặc thép đúc (chịu lực tốt hơn), tùy theo tải trọng và môi trường sử dụng.
Kích thước phổ biến: CA32, CA40, CA50, CA63, CA80, CA100, CA125, CA160, CA200… (số chỉ đường kính trong của xylanh tương ứng, ví dụ CA63 dùng cho xylanh bore Ø63mm).

Chức năng chính:

Cố định chắc chắn phần đáy xylanh (rear end cap) lên vị trí lắp đặt.
Cho phép xylanh xoay quanh chốt một góc nhỏ → tránh lực uốn ngang lên thân xylanh khi piston đẩy/rút (rất quan trọng để tăng tuổi thọ xylanh).
Phù hợp với các xylanh vuông (square body) hoặc xylanh tiêu chuẩn kiểu SC, SU, TGC, TCM, Airtac, STNC, SKP…

So sánh nhanh với các loại đế khác:

Loại đế	Hình dạng đặc trưng	Cách lắp đặt	Ưu điểm chính
CA	Lỗ chữ A ở giữa	Đế chân + cho phép xoay	Linh hoạt, chịu lực tốt
CB	Tương tự CA nhưng khác chút	Đế chân	Tương tự CA
FA/FB	Mặt bích tròn hoặc vuông	Lắp mặt trước/sau bằng bulong	Cố định cứng, không xoay
LB	Chân đế hai bên	Lắp ngang, cố định hoàn toàn	Ổn định cao khi lắp ngang
TC	Trunnion (tai ngang)	Lắp xoay quanh trục ngang	Dùng khi cần góc xoay lớn

Ứng dụng phổ biến:

Máy ép thủy lực, bàn nâng, cần đẩy
Máy móc công nghiệp, dây chuyền sản xuất
Xe nâng, thiết bị nông nghiệp, máy xây dựng nhỏ
Hệ thống khí nén (pneumatic cylinder) và thủy lực (hydraulic cylinder)

Lưu ý khi chọn đế CA:

Phải chọn đúng kích thước bore của xylanh (ví dụ: xylanh Ø50 thì dùng đế CA50).
Kiểm tra tải trọng làm việc và lực đẩy/rút của xylanh để chọn đế chịu lực phù hợp (nhôm hay thép).
Thường đi kèm chốt (pin) và vòng chặn (circlip) để lắp vào lỗ chữ A.
