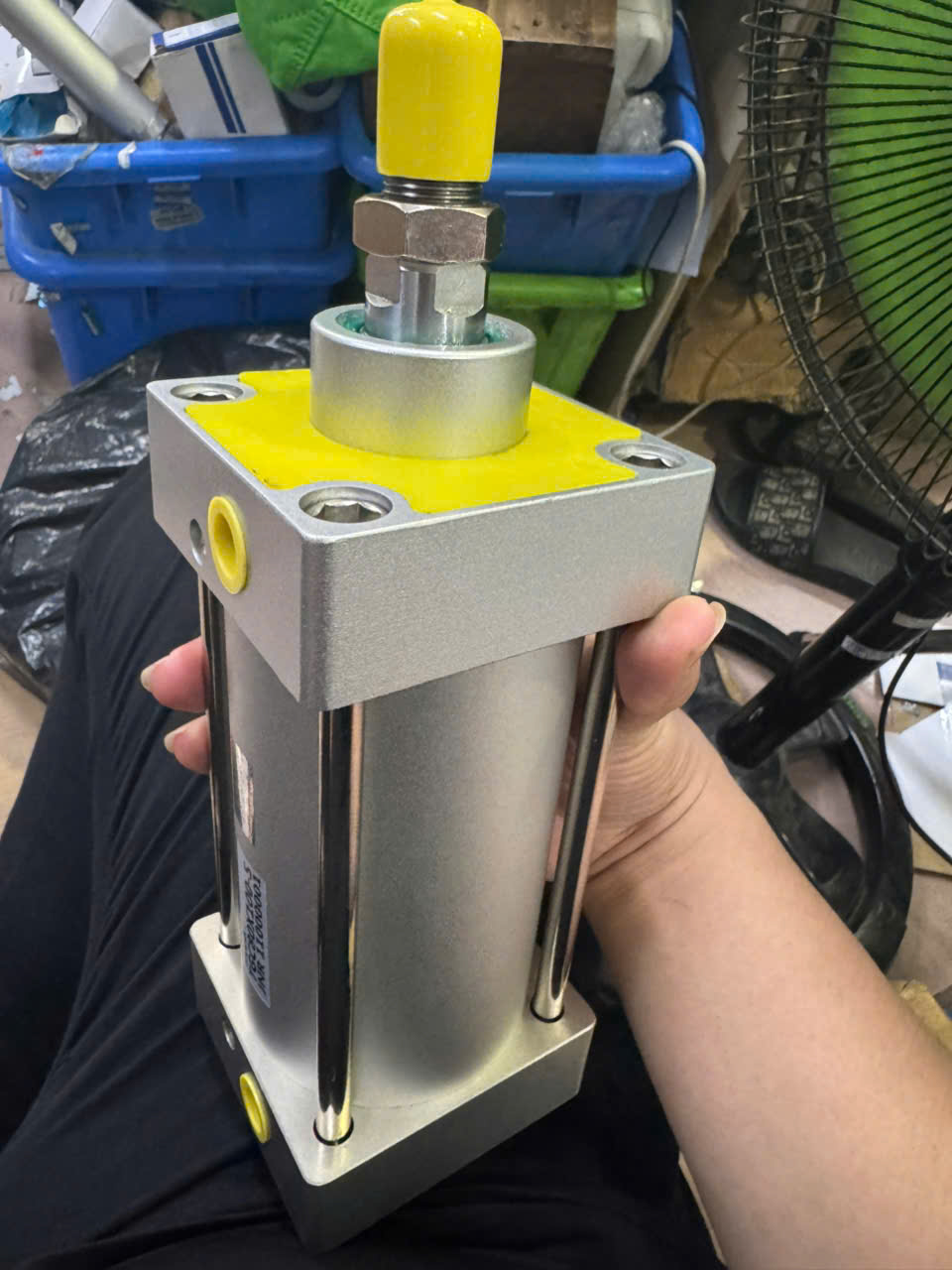

Xi lanh khí nén vuông STNC dòng TGC32

Xi lanh khí nén vuông STNC dòng TGC32 là một trong những model phổ biến và được sử dụng rộng rãi trong các hệ thống tự động hóa công nghiệp tại Việt Nam. Dòng TGC (đế vuông/profile cylinder) của STNC được thiết kế theo tiêu chuẩn tương đương SC series, với khả năng chịu lực tốt, vận hành ổn định và giá thành cạnh tranh.

Đặc điểm nổi bật của dòng TGC32

• Loại: Tác động kép (Double Acting), không cần bôi trơn (lubrication-free).
• Đường kính piston (Bore): 32 mm.
• Thanh piston (Rod): Thường Ø16 mm.
• Hành trình (Stroke): Từ 25 mm đến 1000 mm (hoặc theo yêu cầu tùy chỉnh).
• Áp suất làm việc: 0.1 ~ 0.9 MPa (tối đa 1.35 MPa).
• Tốc độ: 50 ~ 800 mm/s.
• Nhiệt độ hoạt động: -10°C ~ +60°C.
• Vật liệu: Thân hợp kim nhôm (anodized chống ăn mòn), piston và thanh thép, phớt cao su chịu mài mòn.
• Ưu điểm: Thiết kế vuông gọn, dẫn hướng chắc chắn, đệm khí hai đầu (cushion) điều chỉnh êm ái, dễ lắp đặt nhiều tư thế, tuổi thọ cao, thay thế linh kiện dễ dàng.

Dòng TGC32 phù hợp cho máy ép, máy đóng gói, dây chuyền lắp ráp, robot gá kẹp, hệ thống tự động hóa...

Mã sản phẩm thông dụng (Common Models)

Mã cơ bản: TGC32 × Stroke (hoặc TGC32-Stroke). Phổ biến thêm ký tự S (có nam châm - with magnet) để lắp cảm biến hành trình.

Các mã hành trình phổ biến cho TGC32:

• TGC32×25 / TGC32×25S
• TGC32×50 / TGC32×50S
• TGC32×75 / TGC32×75S
• TGC32×100 / TGC32×100S
• TGC32×125 / TGC32×125S
• TGC32×150 / TGC32×150S
• TGC32×200 / TGC32×200S
• TGC32×250 / TGC32×250S
• TGC32×300 / TGC32×300S
• TGC32×350 / TGC32×350S
• TGC32×400 / TGC32×400S
• TGC32×450 / TGC32×450S
• TGC32×500 / TGC32×500S
• TGC32×600 / TGC32×600S (và cao hơn lên 1000 mm)

Mã lắp đặt (Mounting options):

• Không ký hiệu: Basic (đế vuông tiêu chuẩn).
• LB: Foot mounting (chân đế).
• FA/FB: Flange (mặt bích trước/sau).
• CA/CB: Clevis (mắt cá).
• TC: Trunnion (chốt ngang), v.v.

Ví dụ đầy đủ: TGC32×200S-LB (TGC32 hành trình 200mm, có nam châm, lắp chân đế).

Thông số tham khảo (Approximate)

• Lực đẩy (theo áp suất 0.5 MPa): Khoảng 400 N.
• Trọng lượng: Tăng dần theo hành trình (ví dụ ~0.5-1.5 kg tùy stroke).

Lưu ý khi sử dụng

• Sử dụng khí nén sạch, khô (nên kết hợp bộ lọc FRL).
• Lắp cảm biến nếu cần theo dõi vị trí (hỗ trợ nam châm S).
• Không để piston chịu tải lệch tâm hoặc tải ngang lớn.
• Bảo dưỡng định kỳ phớt và đệm khí.
