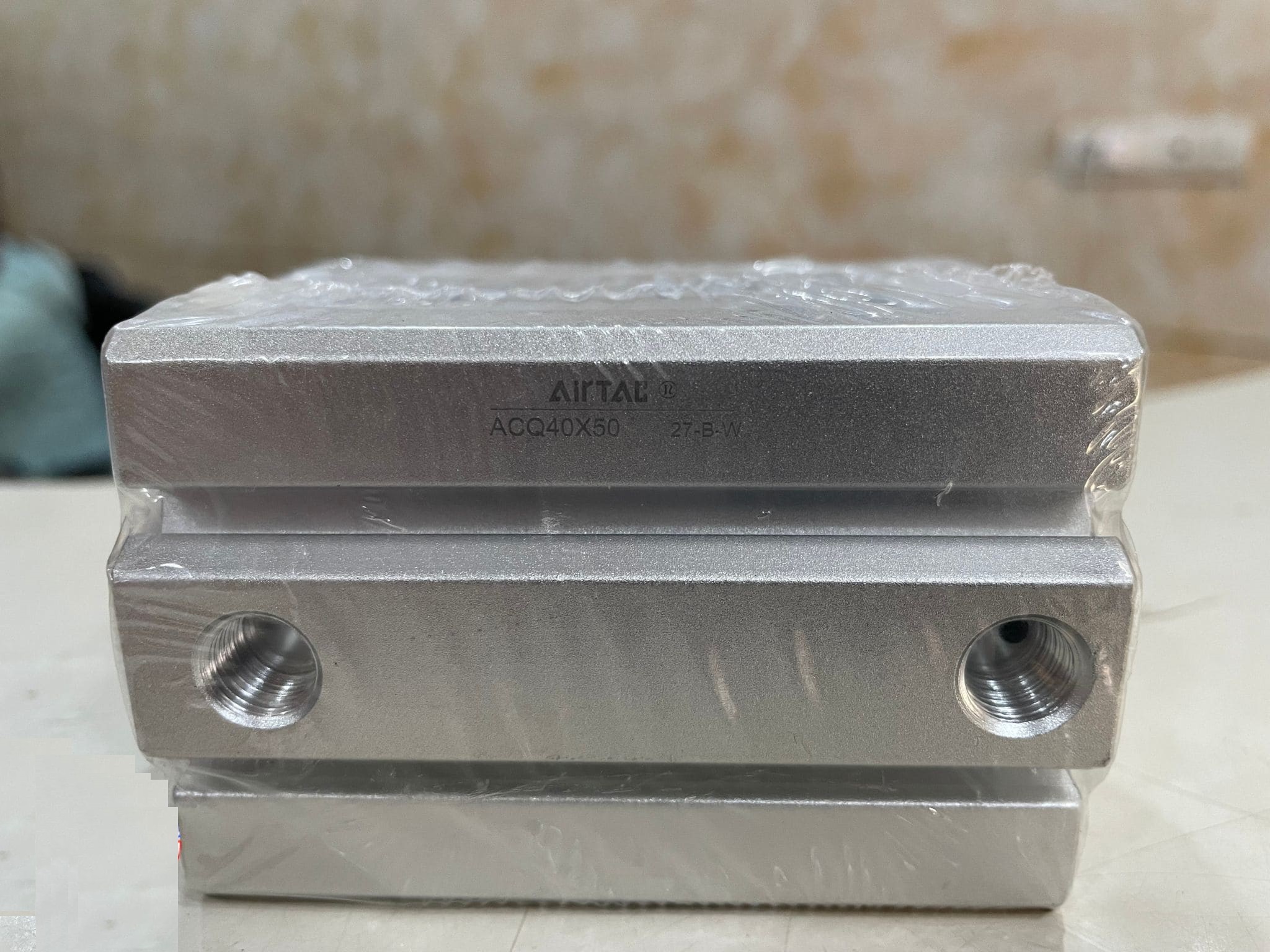

• Dòng xi lanh compact ACQ của Airtac là series xi lanh siêu ngắn gọn (ultra-thin compact cylinder), thiết kế đặc biệt với cấu trúc riveted (thân và nắp liên kết bằng rivet), giúp giảm chiều dài tối đa. Đây là dòng compact vuông phổ biến, dùng rộng rãi trong các ứng dụng cần không gian hẹp như kẹp, đẩy, định vị, gripper trên máy móc tự động hóa, dây chuyền sản xuất tại Việt Nam.

  Phân tích mã cơ bản ACQ

• ACQ: Series Compact Cylinder (Double acting, siêu ngắn gọn).
• Bore: Đường kính piston (12 / 16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 mm).
• × [Stroke]: Hành trình mm (thường 5 ~ 200mm).
• S: Có nam châm (with magnet) → lắp cảm biến vị trí (nên chọn).
• Thread: M5 (bore nhỏ), PT (bore lớn). Muốn G thì ghi G ở cuối.

• Ví dụ:

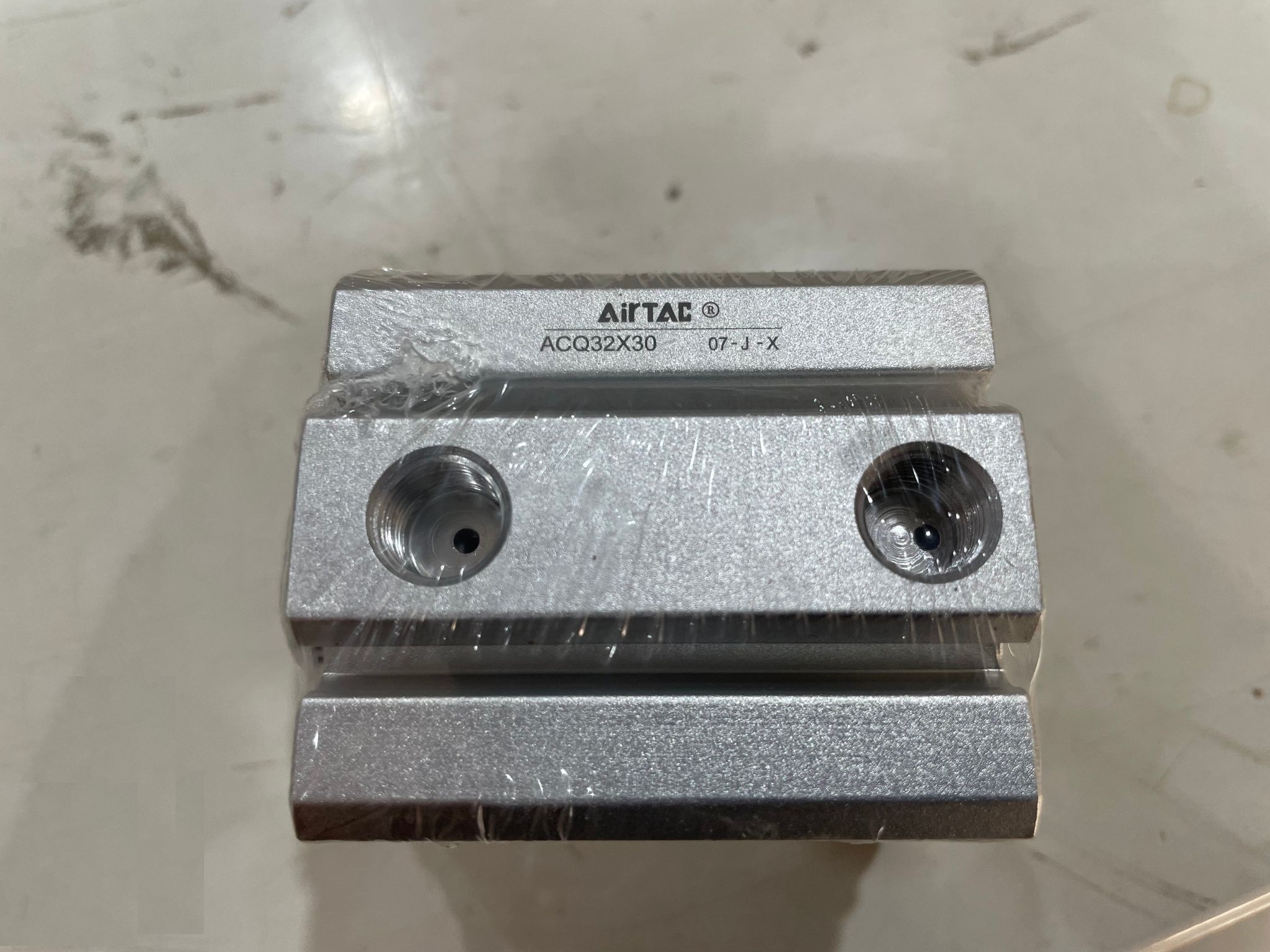

• ACQ32×50S = Bore 32mm, stroke 50mm, có nam châm.
• ACQ50×100SG = Bore 50mm, stroke 100mm, có nam châm, thread G.

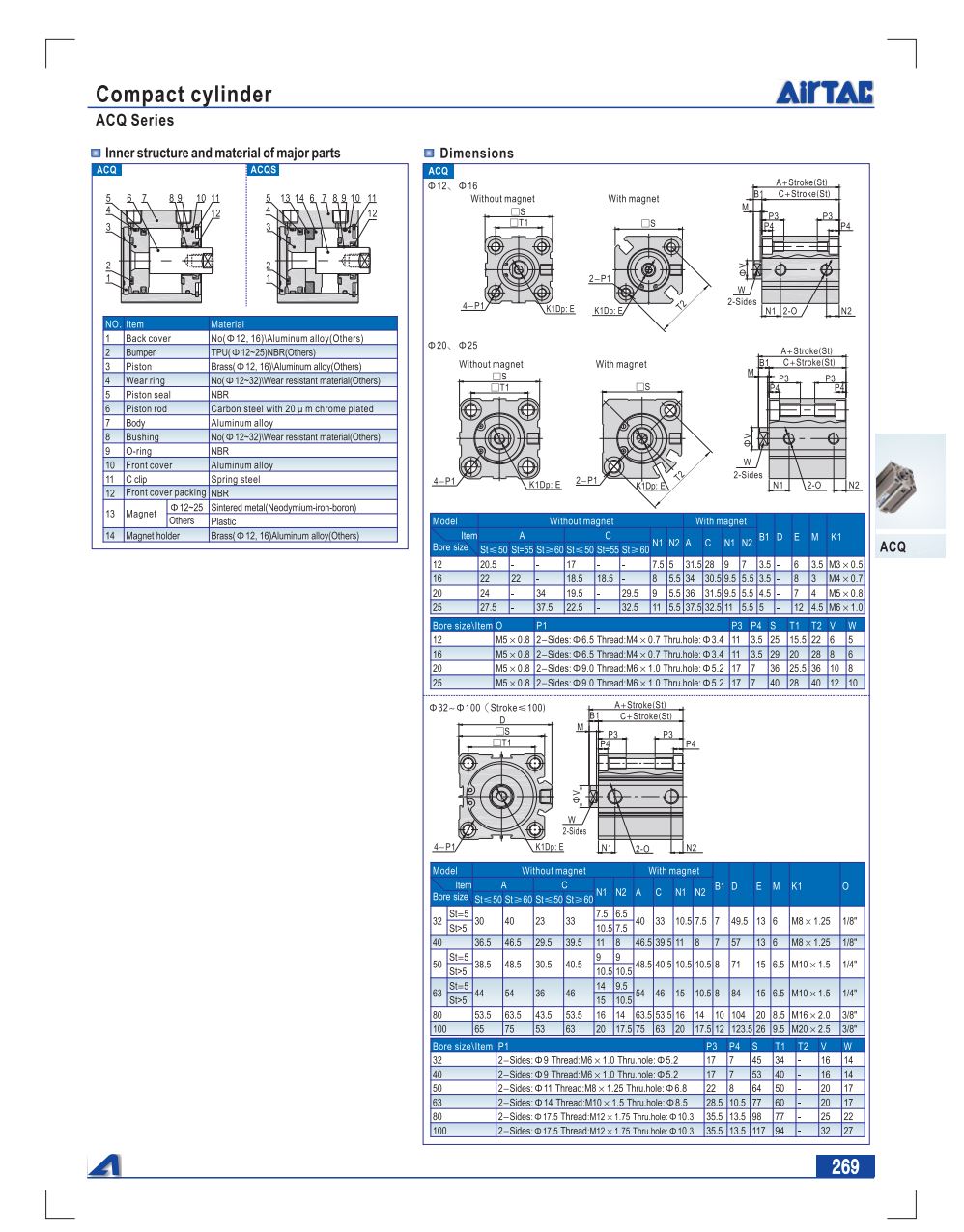

• Đặc điểm chính của dòng ACQ

• Kiểu hoạt động: Double acting (tác động kép).
• Tiêu chuẩn: JIS standard, ultra-thin compact.
• Áp suất làm việc: 0.1 ~ 1.0 MPa (1 ~ 10 Bar).
• Nhiệt độ: -5°C ~ 70°C.
• Ưu điểm: Chiều dài siêu ngắn, trọng lượng nhẹ, tiết kiệm không gian cực tốt, buffer khí nén mượt, lắp cảm biến dễ (có rãnh sensor), mounting linh hoạt với nhiều phụ kiện.
• Nhược điểm: Tải trọng và hành trình hạn chế hơn so với SDA/SAI/SC (phù hợp tải nhẹ-trung bình).

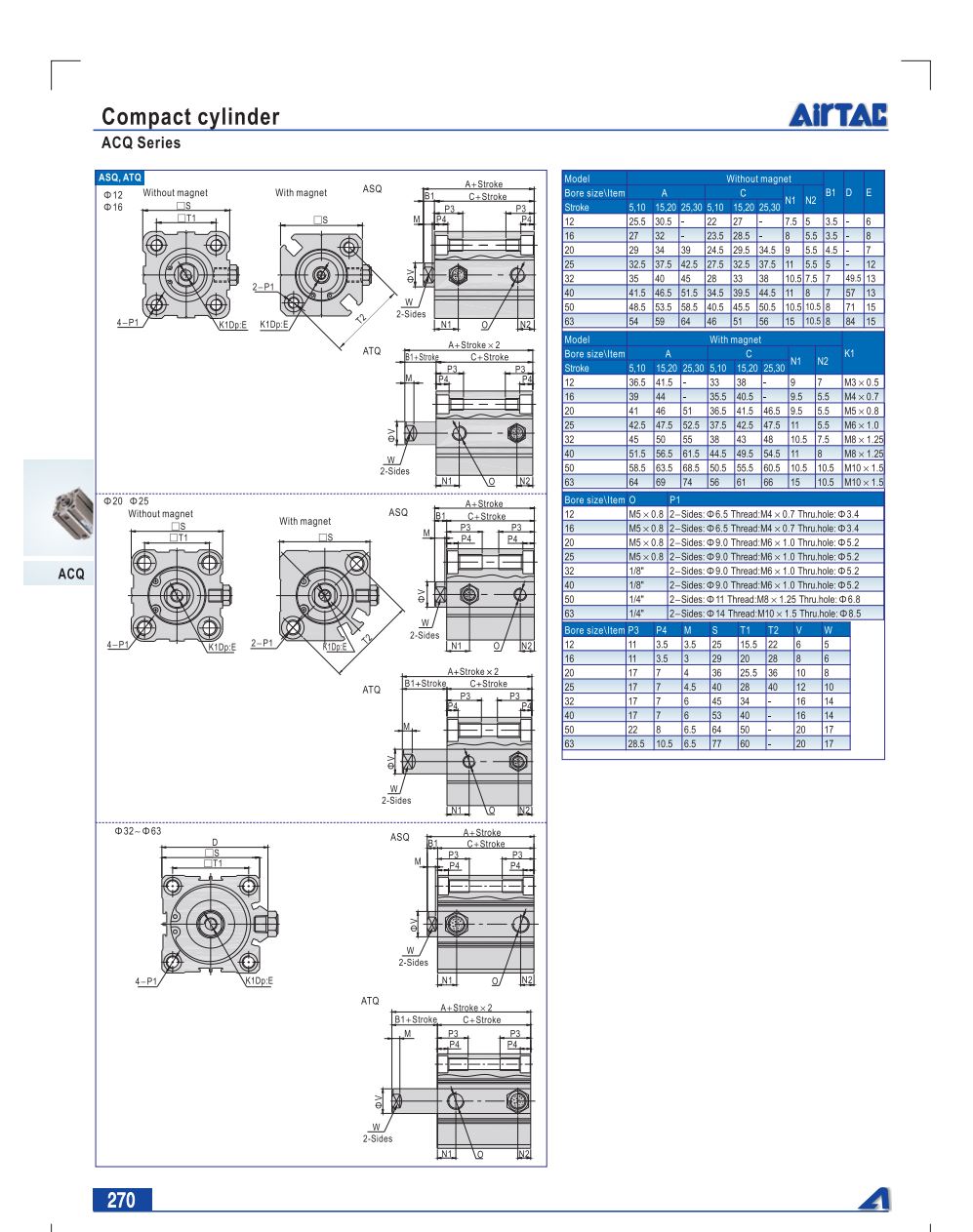

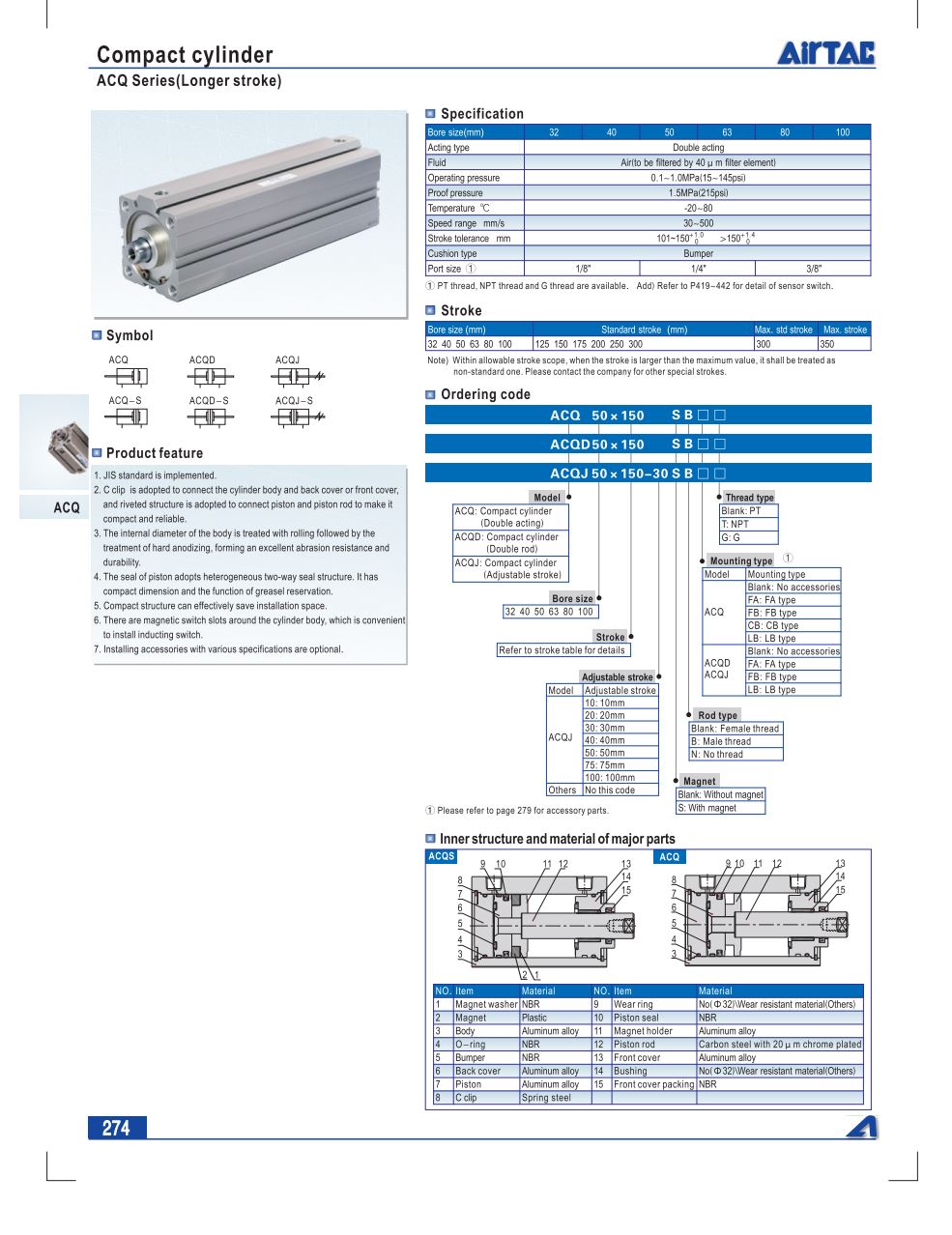

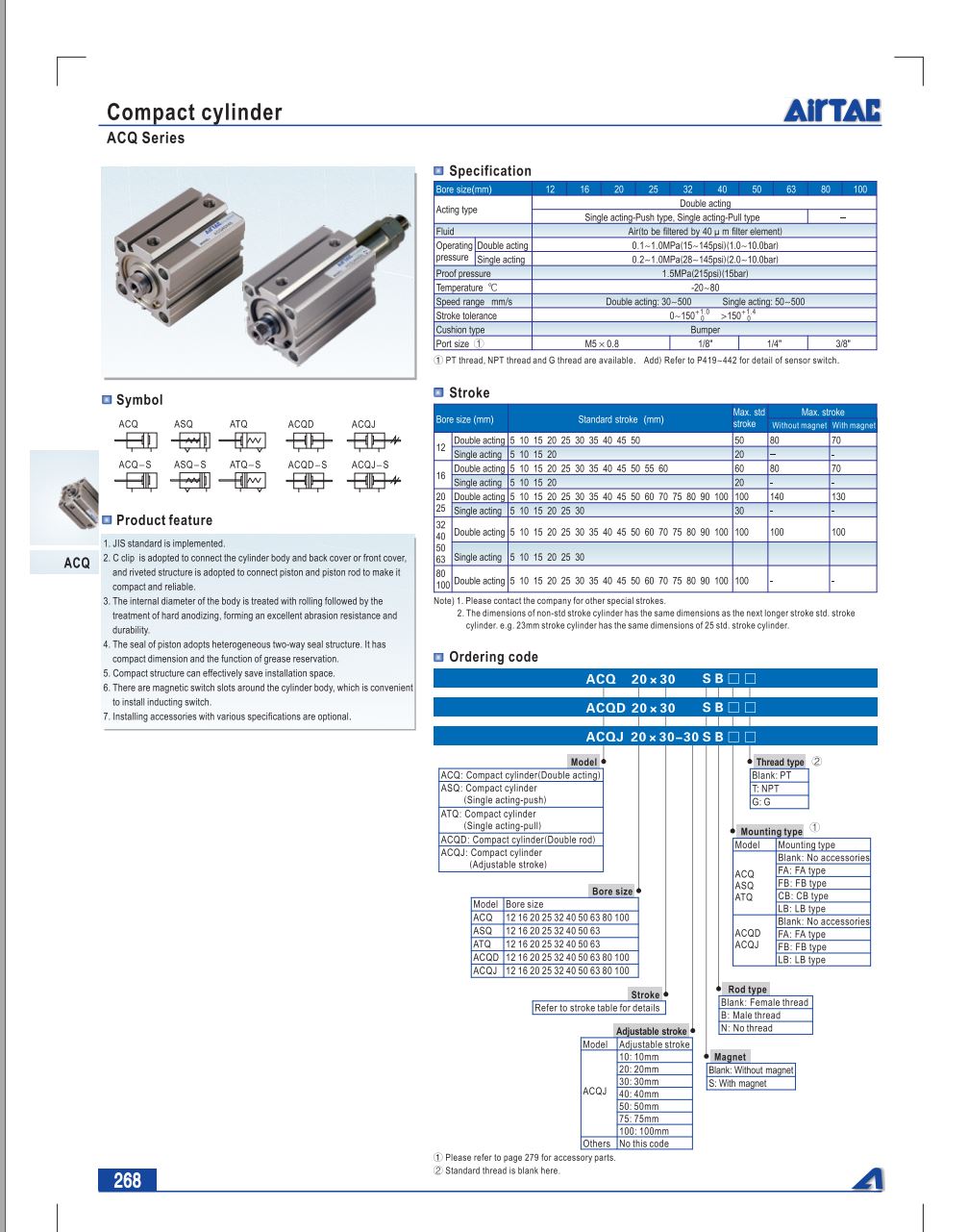

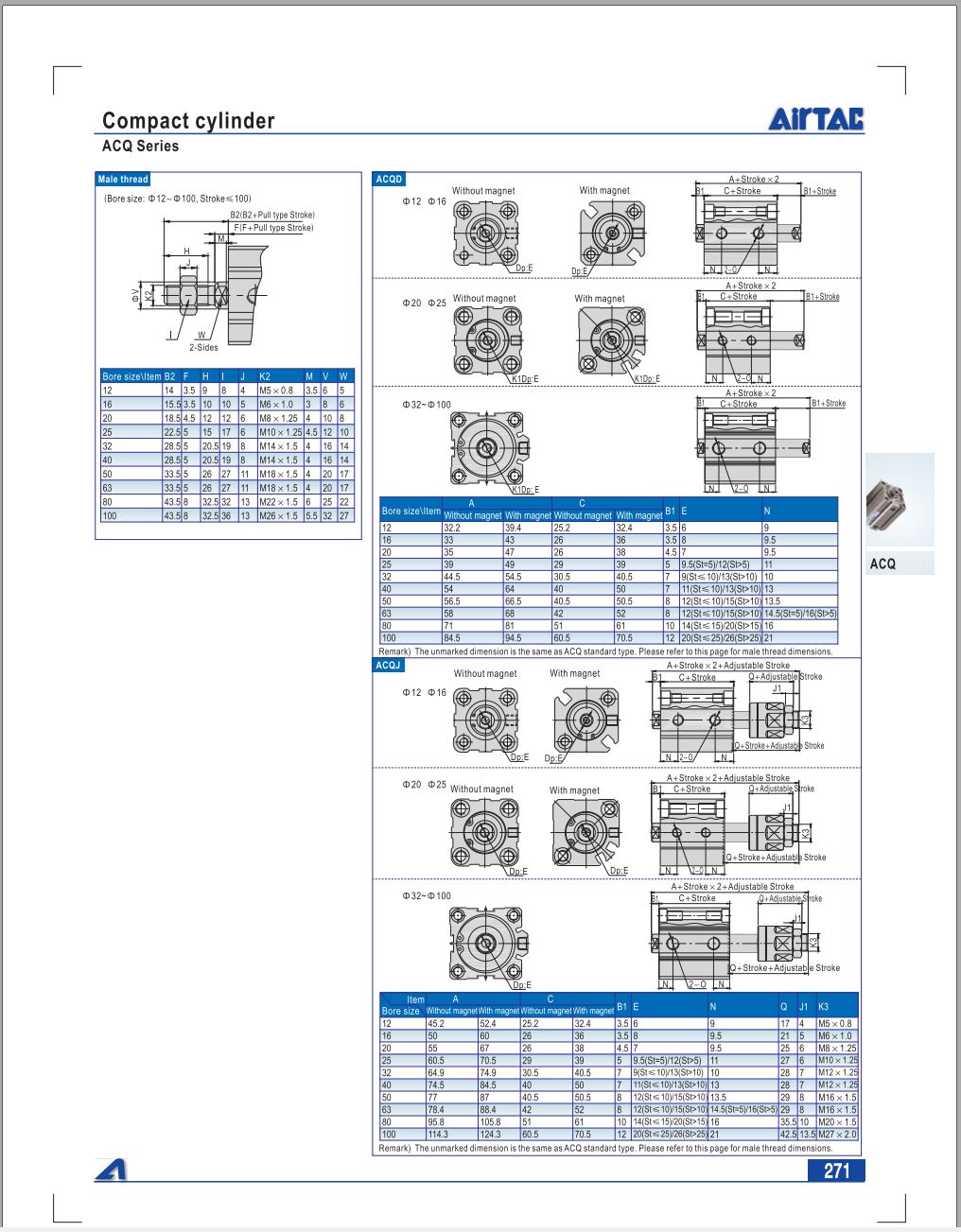

• Cấu trúc mã chi tiết (Ordering Code)

  ACQ [Bore] × [Stroke] [S] [Options] [Thread]

  Biến thể phổ biến:

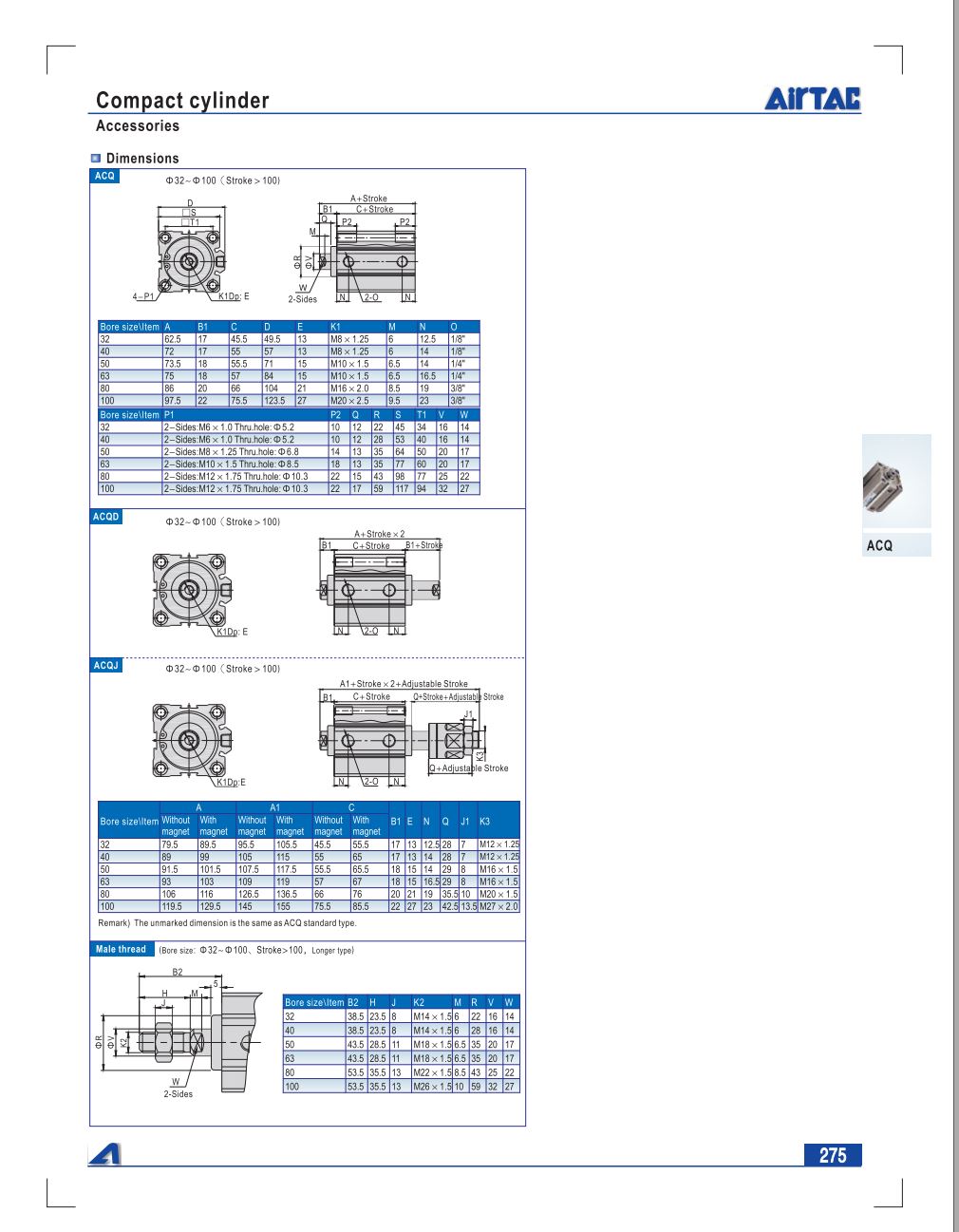

• ACQD: Double rod (2 ty).
• ACQJ: Adjustable stroke (có chỉnh hành trình).

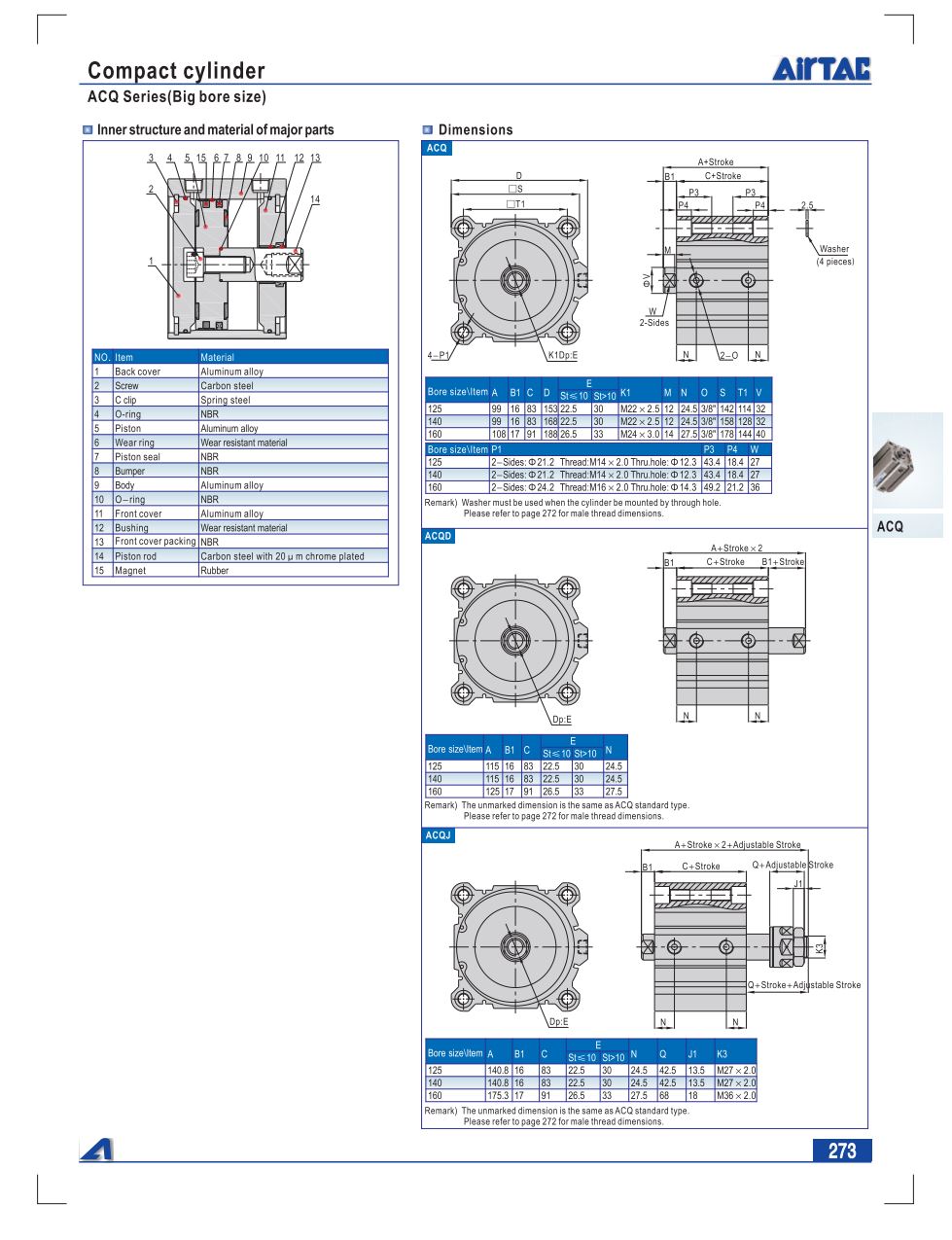

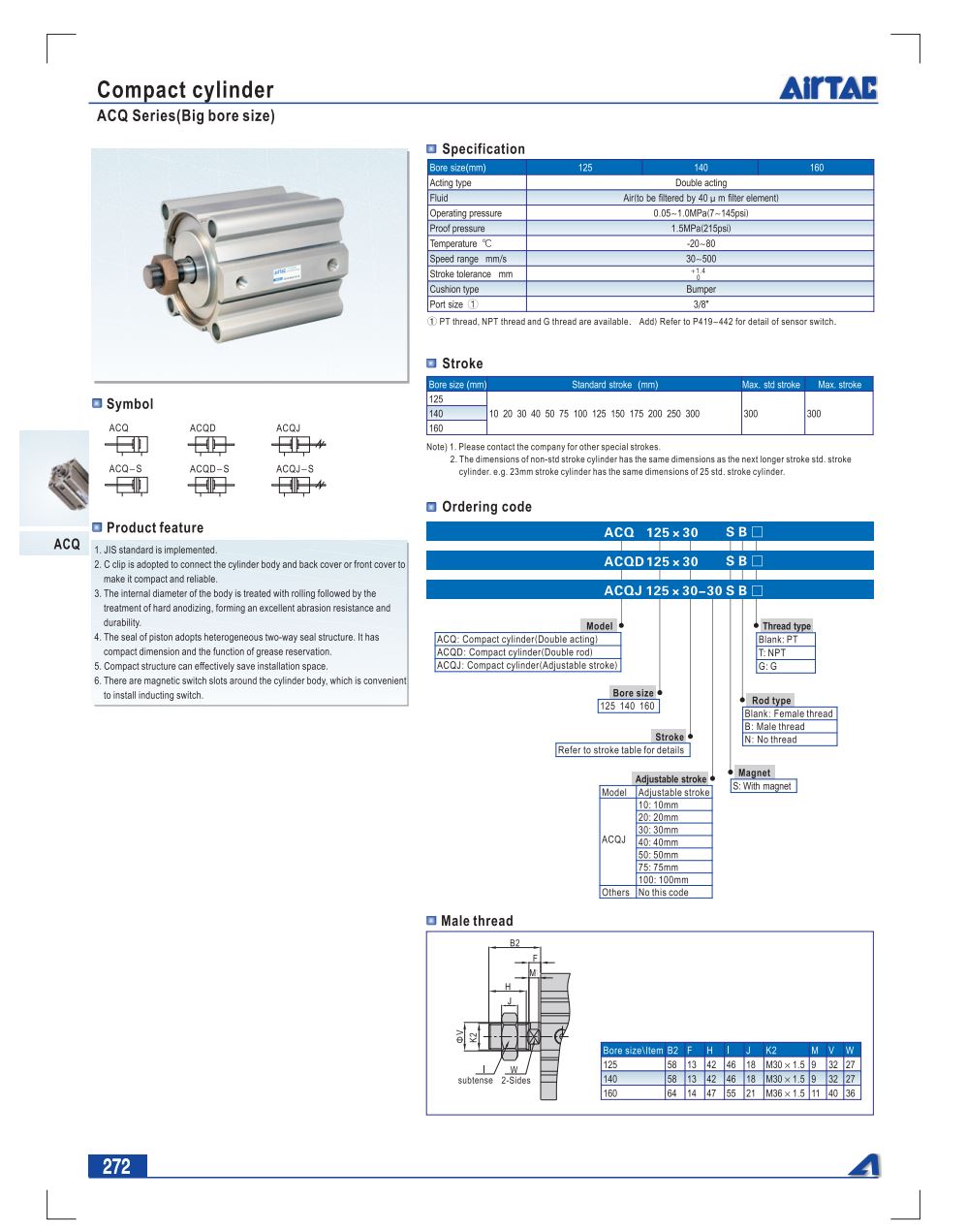

• Big bore type: Dùng cho bore lớn hơn.

• Các mã thông dụng nhất (phổ biến ở VN)

  Danh sách đầy đủ các mã hay dùng (bore từ 20–100mm, bổ sung nhiều hành trình):

  Bore 20–25mm (nhỏ gọn) ACQ20×5S, ACQ20×10S, ACQ20×15S, ACQ20×20S, ACQ25×25S, ACQ25×50S

  Bore 32mm ACQ32×10S, ACQ32×15S, ACQ32×20S, ACQ32×25S, ACQ32×30S, ACQ32×40S, ACQ32×50S, ACQ32×75S, ACQ32×100S

  Bore 40mm ACQ40×10S, ACQ40×15S, ACQ40×20S, ACQ40×25S, ACQ40×30S, ACQ40×40S, ACQ40×50S, ACQ40×75S, ACQ40×100S

  Bore 50mm ACQ50×15S, ACQ50×20S, ACQ50×25S, ACQ50×30S, ACQ50×40S, ACQ50×50S, ACQ50×75S, ACQ50×100S, ACQ50×125S

  Bore 63mm ACQ63×20S, ACQ63×25S, ACQ63×30S, ACQ63×40S, ACQ63×50S, ACQ63×75S, ACQ63×100S

  Bore 80mm ACQ80×25S, ACQ80×30S, ACQ80×40S, ACQ80×50S, ACQ80×75S, ACQ80×100S

  Bore 100mm ACQ100×25S, ACQ100×30S, ACQ100×40S, ACQ100×50S, ACQ100×75S, ACQ100×100S

  Tóm tắt sự khác biệt chính

• Model tiêu chuẩn ACQxxS: Hàng catalog, có sẵn, giao nhanh, giá tốt.
• Model tùy chỉnh (non-standard stroke, ACQD/ACQJ...): Đặt theo yêu cầu, thời gian hơi lâu hơn.

• Lưu ý:

• Dòng ACQ là ultra-thin compact cylinder, ngắn hơn SDA một chút, phù hợp không gian cực hẹp.
• Bore size: 12 ~ 100 mm. Hành trình không chuẩn vẫn sản xuất được. Luôn ưu tiên có S để lắp cảm biến.

So sánh chi tiết ACQ vs SDA (Airtac)

Dưới đây là bảng so sánh chi tiết hai dòng xi lanh compact vuông phổ biến của Airtac:

Tóm tắt khi nào chọn dòng nào?

• Chọn ACQ khi:
  • Cần chiều dài siêu ngắn (ultra-thin).
  • Không gian lắp đặt cực hẹp.
  • Tải nhẹ-trung bình, hành trình ngắn.
  • Tiết kiệm chi phí.
• Chọn SDA khi:
  • Cần chịu nhiệt tốt hơn một chút.
  • Ứng dụng clamping/pushing thông thường.
  • Muốn dòng compact cân bằng (độ bền cao).

Kết luận: ACQ và SDA rất giống nhau (cùng là compact cylinder), nhưng ACQ mỏng và ngắn hơn, phù hợp hơn cho máy siêu compact. Nếu không gian không quá khắt khe thì SDA cũng rất tốt và bền.
