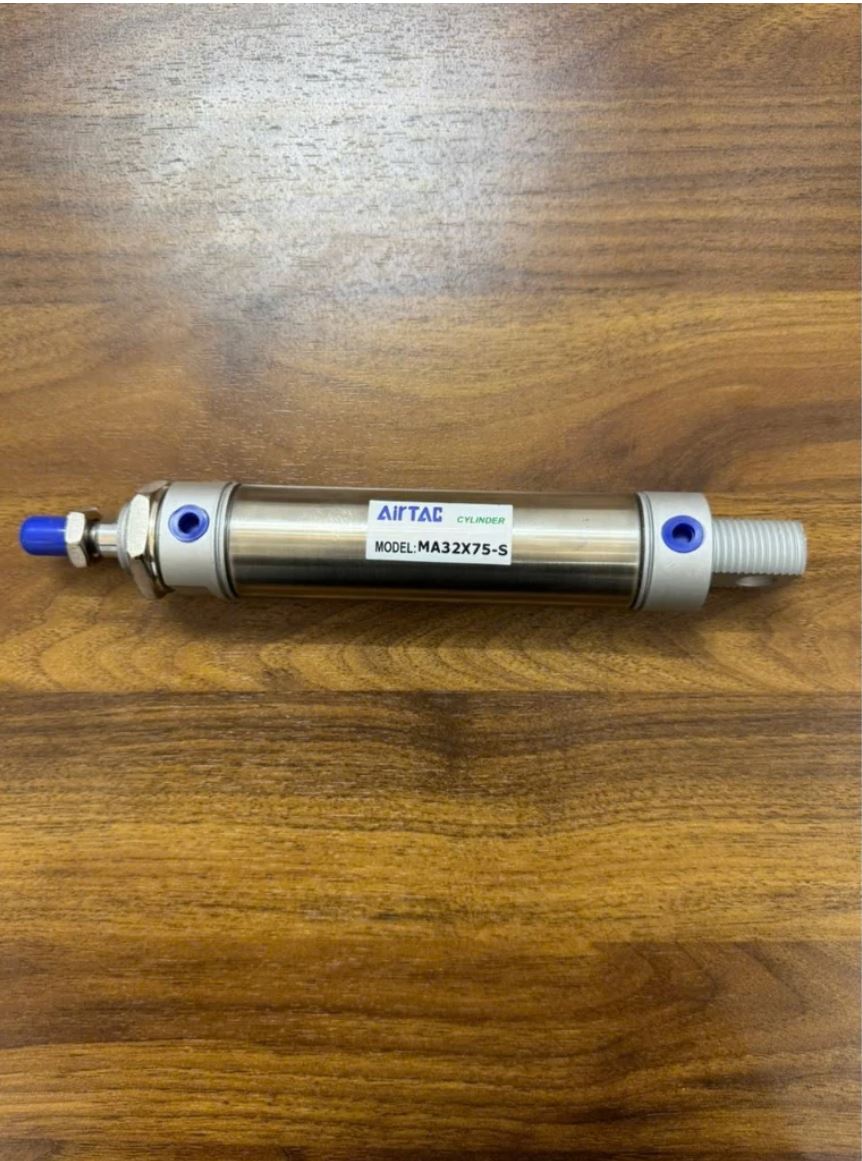

Dòng xi lanh tròn MA của Airtac là series Mini Cylinder Aluminum Barrel (xi lanh tròn thân nhôm mini), thiết kế gọn nhẹ, double acting, giá thành phải chăng. Đây là dòng xi lanh tròn phổ biến nhất trong phân khúc mini của Airtac.

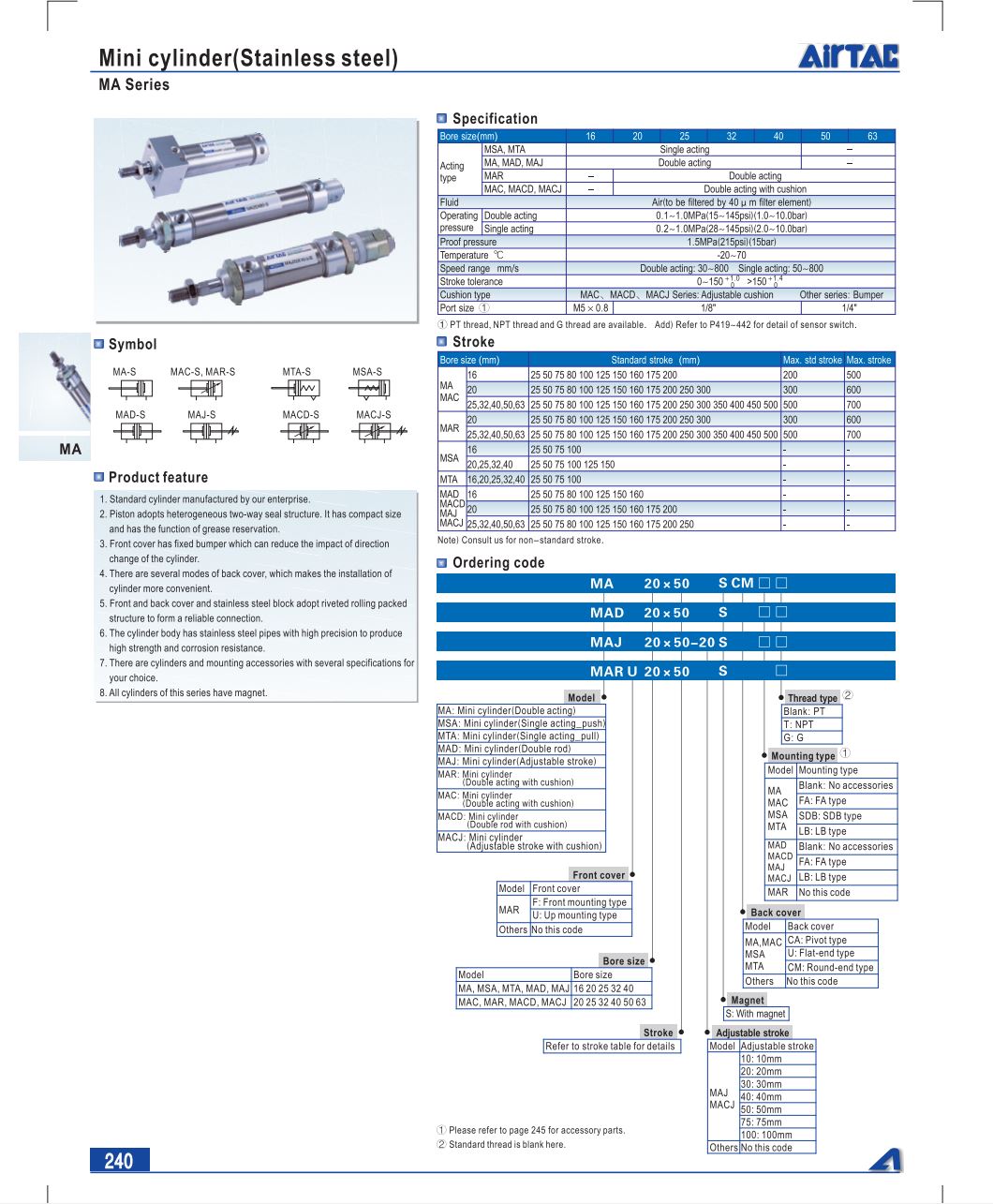

Phân tích mã cơ bản MA
- MA: Series Mini Cylinder (Double acting, thân nhôm).
- Bore: Đường kính piston (16 / 20 / 25 / 32 / 40 mm).
- × [Stroke]: Hành trình mm (thường 5 ~ 700 mm).
- S: Có nam châm (with magnet) → nên chọn.
- Thread: M5 / PT tùy bore.
Ví dụ:

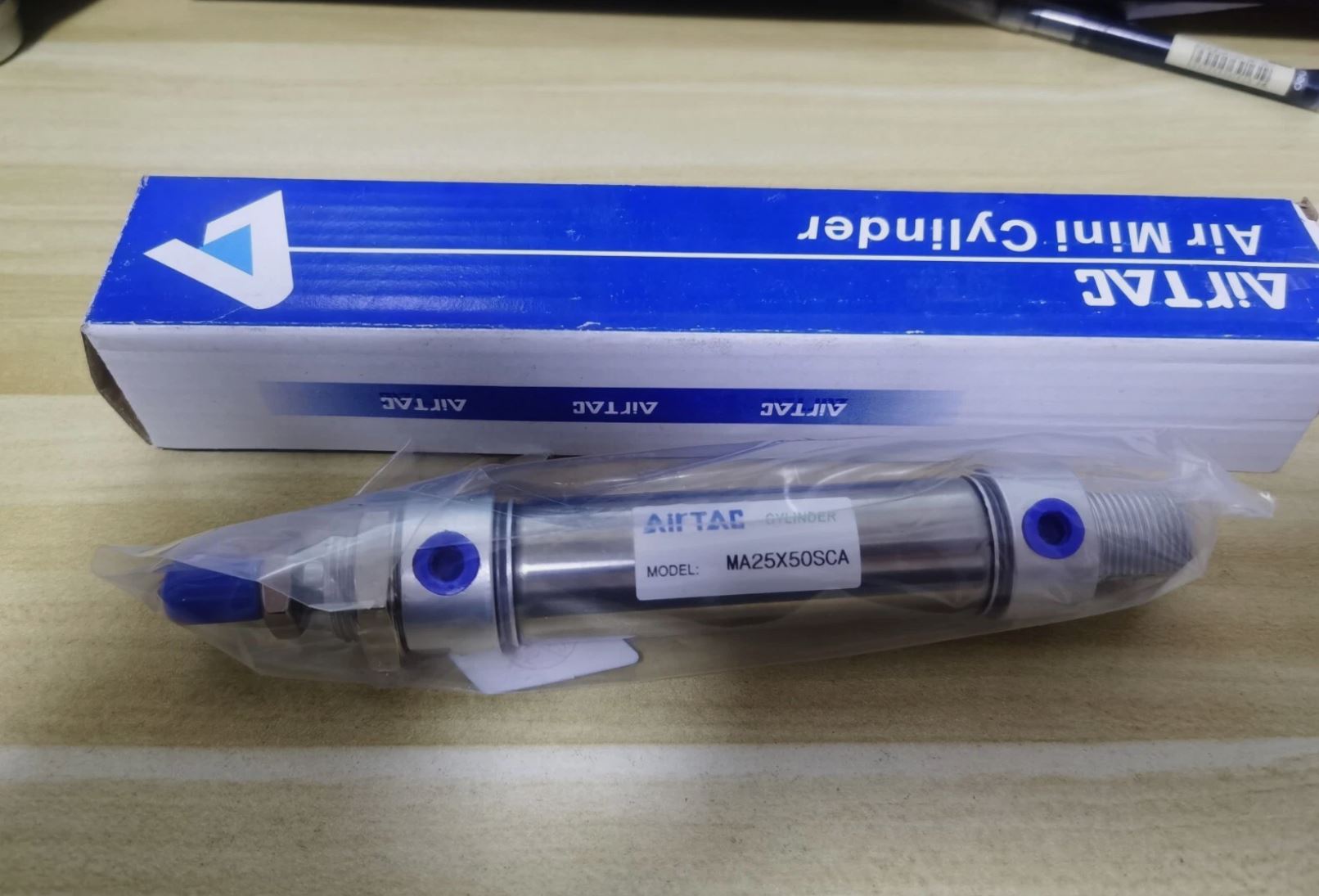

- MA25×100S = Bore 25mm, stroke 100mm, có nam châm.
- MA32×200S = Bore 32mm, stroke 200mm, có nam châm.
Đặc điểm chính của dòng MA
- Kiểu hoạt động: Double acting.
- Áp suất: 0.1 ~ 1.0 MPa (1 ~ 10 Bar).
- Nhiệt độ: -5°C ~ +70°C.
- Ưu điểm:
- Thân nhôm nhẹ, bền.
- Hành trình dài (lên đến 700mm).
- Giá rẻ, dễ mua.
- Lắp cảm biến dễ dàng.
- Phù hợp kẹp, đẩy, định vị.
Các mã thông dụng nhất
Bore 16–20mm MA16×50S, MA16×100S, MA20×50S, MA20×100S, MA20×150S
Bore 25mm MA25×50S, MA25×100S, MA25×150S, MA25×200S, MA25×300S
Bore 32mm MA32×50S, MA32×100S, MA32×150S, MA32×200S, MA32×300S, MA32×500S
Bore 40mm MA40×75S, MA40×100S, MA40×150S, MA40×200S, MA40×300S
Tóm tắt
- Dòng MA là xi lanh tròn mini thân nhôm bore 16~40mm, hành trình linh hoạt đến 700mm.
- Giá rẻ, dùng rộng rãi trong tự động hóa.
So sánh chi tiết MA vs MBL (Airtac Mini Cylinder)
Dưới đây là bảng so sánh chi tiết hai dòng xi lanh tròn thân nhôm mini phổ biến của Airtac:
| Tiêu chí | MA Series | MBL Series | Nhận xét |
|---|---|---|---|
| Bore size | 16, 20, 25, 32, 40 mm | 20, 25, 32, 40, 50, 63 mm | MBL có bore lớn hơn |
| Hành trình | 5 ~ 700 mm | 10 ~ 300 mm (có thể dài hơn tùy model) | MA hành trình dài hơn |
| Thân xi lanh | Nhôm (Aluminum barrel) | Nhôm (Aluminum barrel) | Tương đương |
| Loại nắp sau | Thường là tiêu chuẩn | U (Flat-end) / CA (Pivot) | MBL linh hoạt hơn về nắp sau |
| Tải trọng | Nhẹ - Trung bình | Nhẹ - Trung bình đến lớn | MBL mạnh hơn ở bore lớn |
| Kích thước | Compact | Compact | Tương đương |
| Trọng lượng | Nhẹ | Nhẹ | Tương đương |
| Giá thành | Rẻ hơn | Hơi cao hơn | MA tiết kiệm hơn |
| Ứng dụng | Hành trình dài, máy móc thông thường | Ứng dụng cần pivot hoặc bore lớn | Tùy nhu cầu |
Tóm tắt khi nào chọn dòng nào?
- Chọn MA khi:
- Cần hành trình dài (trên 300mm).
- Bore ≤ 40mm.
- Muốn giá rẻ nhất.
- Ứng dụng tiêu chuẩn, đẩy/kẹp thông thường.
- Chọn MBL khi:
- Cần bore 50mm hoặc 63mm.
- Muốn nắp sau pivot (CA) linh hoạt.
- Ứng dụng cần độ chắc chắn cao hơn.
Kết luận: MA và MBL là hai dòng rất giống nhau (cùng thân nhôm mini).
- MA mạnh về hành trình dài + giá rẻ.
- MBL mạnh về bore lớn + lựa chọn nắp sau đa dạng.
