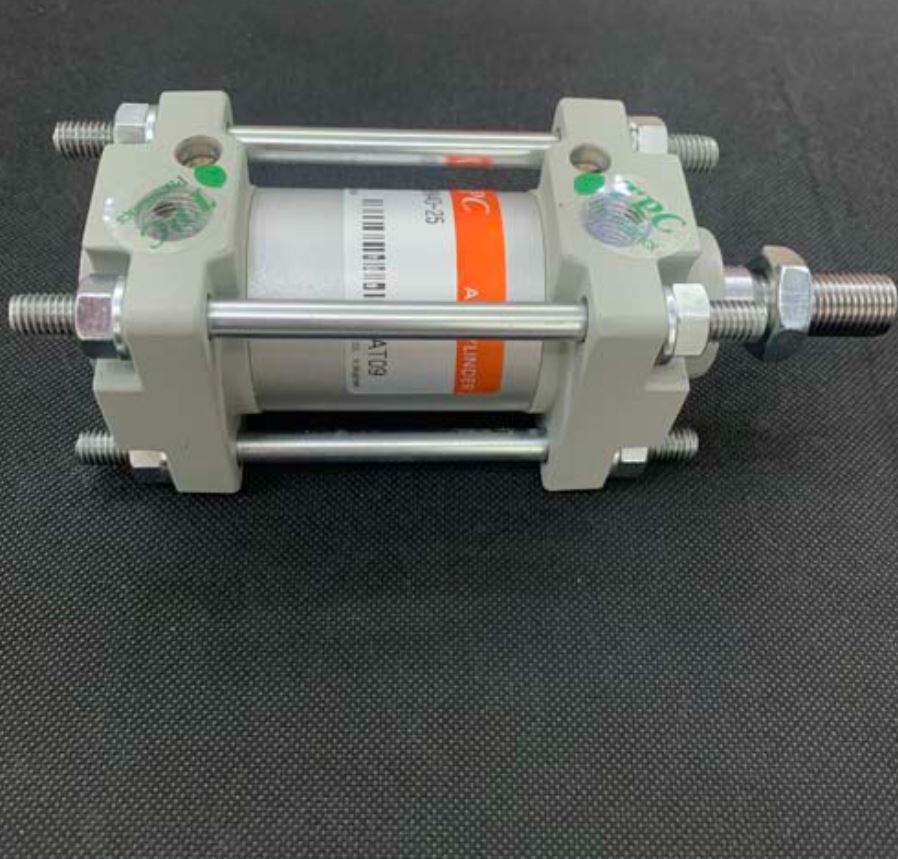

Xi Lanh Khí Nén Vuông TPC Hàn Quốc AMBN40 series

0 VNĐ

Dòng AMBN40 của TPC (Non-lube Type, Bore Ø40mm) là phiên bản xi lanh đế vuông tie-rod nhỏ nhất trong series AMBN, rất phổ biến tại Việt Nam cho các ứng dụng tải nhẹ đến trung bình

Đặt hàng

Dòng AMBN40 của TPC (Non-lube Type, Bore Ø40mm) là phiên bản xi lanh đế vuông tie-rod nhỏ nhất trong series AMBN, rất phổ biến tại Việt Nam cho các ứng dụng tải nhẹ đến trung bình, tiết kiệm không gian và chi phí hợp lý.

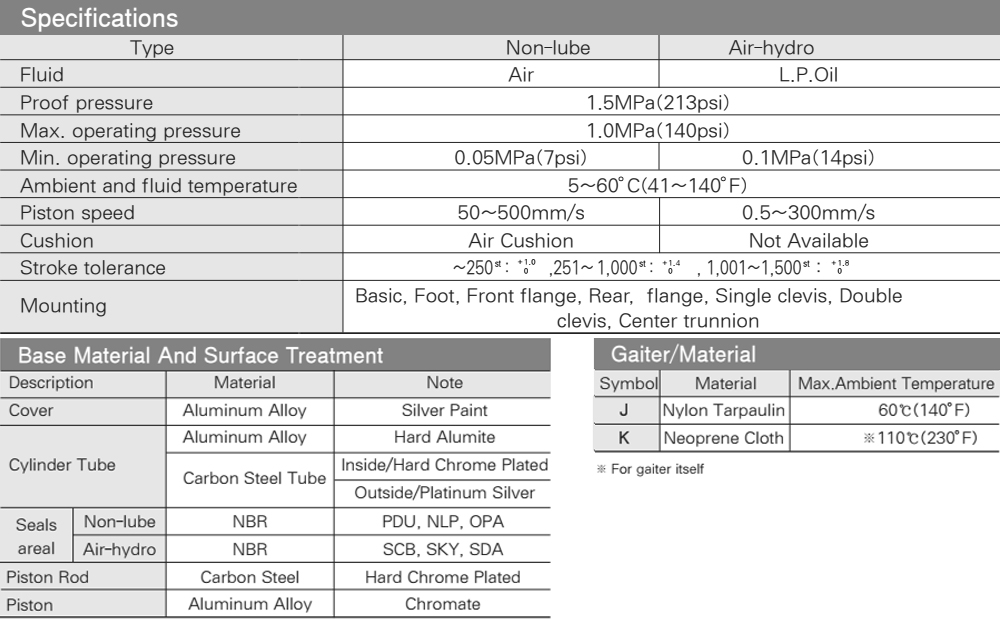

Thông số kỹ thuật chi tiết AMBN40

• Tác động: Kép (Double Acting) – Thanh đơn (Single Rod)
• Loại: Non-lube (không cần bôi trơn)
• Áp suất làm việc: 0.05 ~ 0.97 MPa (thường dùng 0.4 ~ 0.7 MPa)
• Áp suất thử: 1.47 MPa
• Tốc độ piston: 50 ~ 500 mm/s
• Đệm: Air cushion hai đầu (tiêu chuẩn)
• Nam châm piston: Có sẵn (Built-in magnet) → dễ gắn auto switch
• Nhiệt độ môi trường: 5 ~ 60°C
• Port size: Rc 1/4" (hai bên)
• Thanh piston (Rod): Ø16mm, ren M8×1.25
• Diện tích piston: 1.257 cm²
• Lực đẩy lý thuyết (OUT):
  • Tại 0.5 MPa: ~628 N (≈64 kgf)
  • Tại 0.7 MPa: ~880 N (≈90 kgf)
• Stroke tolerance: +1.0 mm (đến 250mm), +1.4 mm (251~1000mm)
• Mounting: Basic (B), Foot (L), Front Flange (F), Rear Flange (G), Single Clevis (C), Double Clevis (D), Center Trunnion (T)

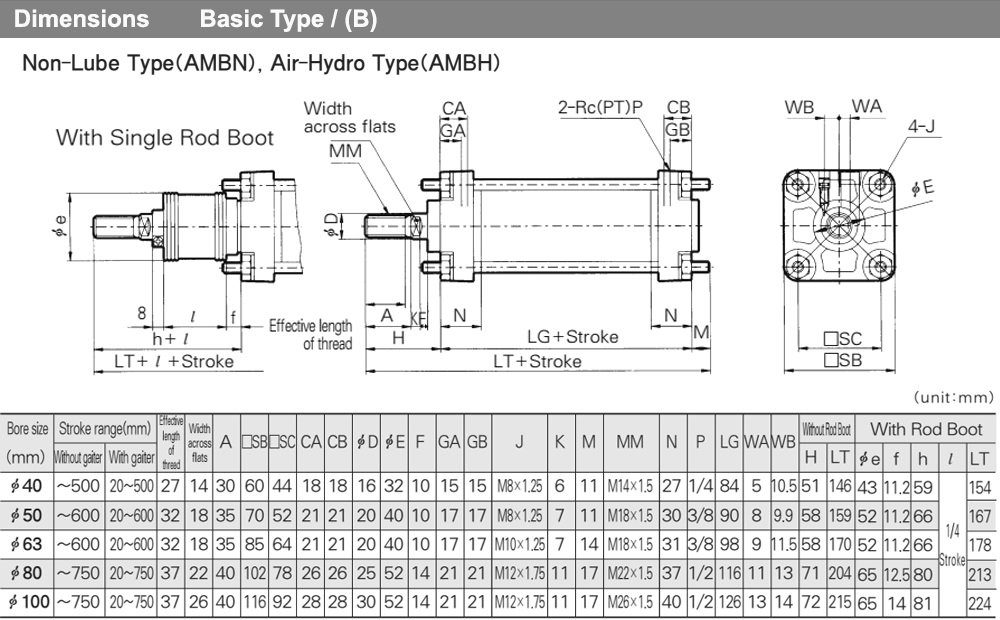

Kích thước chính (Basic Type – AMBN40)

• A (chiều dài đầu): ≈27 mm
• B (chiều rộng thân): ≈60 mm
• C (chiều cao): ≈44 mm
• Rod boot option: J (Nylon), K (Neoprene)
• Auto switch: W3 (Reed switch), lead wire 0.5m (có thể thêm L cho 3m)

Trọng lượng tham khảo (Basic type):

• Khoảng 1.08 kg (stroke 0) + 0.22 kg cho mỗi 50mm stroke thêm.

Cách đọc model AMBN40

AMBN40-[Stroke][Mounting][Tùy chọn]

Ví dụ:

• AMBN40-100 → Basic, stroke 100mm
• AMBN40-200L-W3 → Foot mounting, stroke 200mm, có reed switch
• AMBN40-150-W3J → Basic, stroke 150mm, reed switch + rod boot nylon

Các model thông dụng của AMBN40 tại Việt Nam

Stroke tiêu chuẩn (có sẵn nhanh): 25, 50, 75, 100, 125, 150, 175, 200, 250, 300, 350, 400, 450, 500 mm (có thể order stroke dài hơn đến 800mm).

Dưới đây là danh sách model phổ biến nhất (thường có sẵn hàng tại TP.HCM):

Basic type (không mounting code):

• AMBN40-50
• AMBN40-75
• AMBN40-100
• AMBN40-125
• AMBN40-150
• AMBN40-175
• AMBN40-200
• AMBN40-250
• AMBN40-300
• AMBN40-350
• AMBN40-400
• AMBN40-500

Foot mounting (L):

• AMBN40-100L
• AMBN40-150L
• AMBN40-200L
• AMBN40-300L

Với Auto Switch (W3):

• AMBN40-100-W3
• AMBN40-150-W3
• AMBN40-200-W3
• AMBN40-300-W3

Với Rod Boot (J/K):

• AMBN40-200-W3J
• AMBN40-300-W3J

Model đặc biệt khác: AMBN40-47 (stroke đặc biệt), AMBN40-565, AMBN40-300-W3L3-TH…
