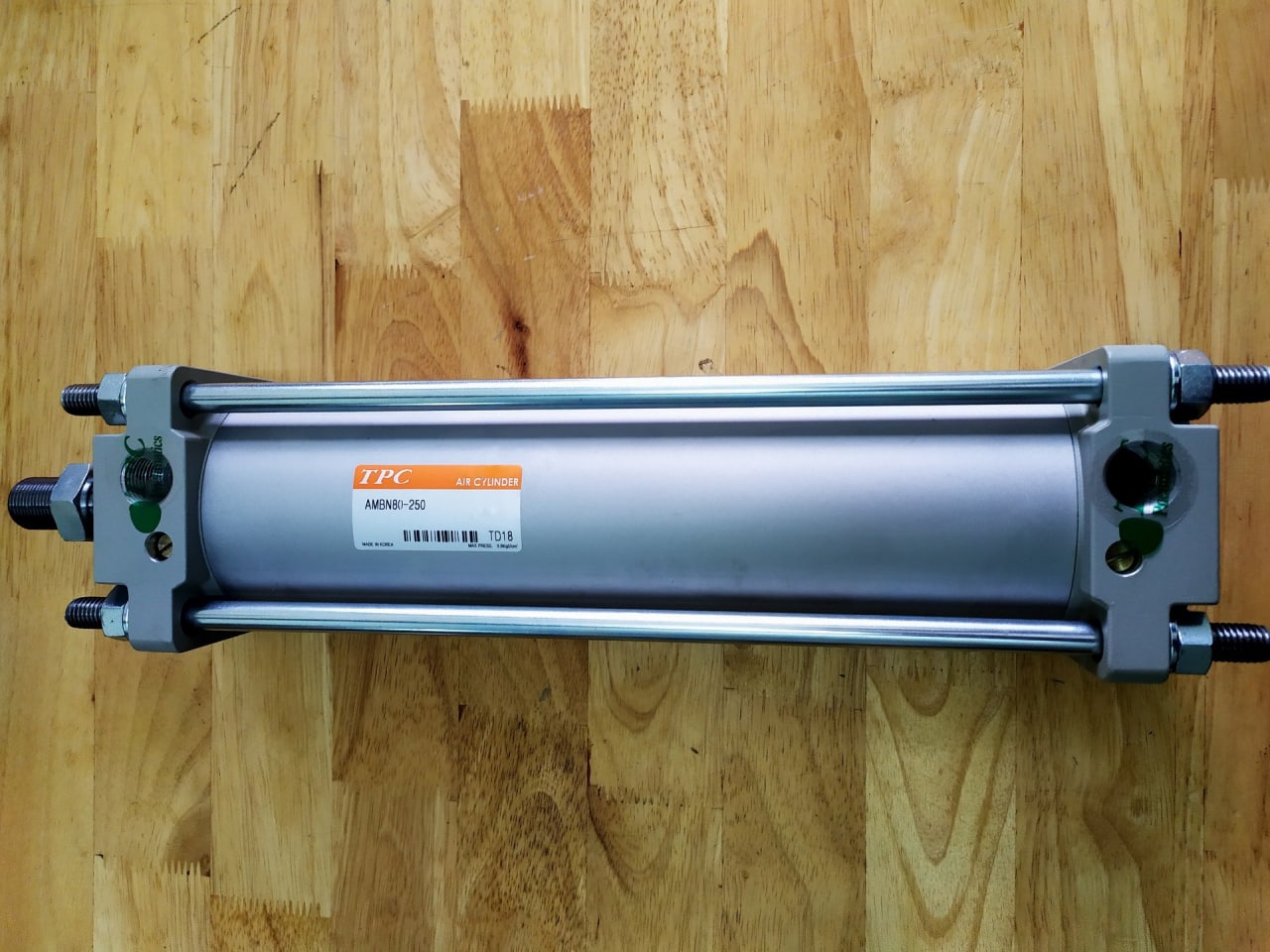

Xi Lanh Khí Nén Vuông TPC Hàn Quốc AMBN80 series

0 VNĐ

Dòng AMBN80 của TPC (Non-lube Type, Bore Ø80mm) là kích cỡ lớn trong series AMBN, rất phổ biến tại Việt Nam cho các ứng dụng tải nặng, máy ép, nâng hạ pallet, dây chuyền công nghiệp lớn.

Đặt hàng

Dòng AMBN80 của TPC (Non-lube Type, Bore Ø80mm) là kích cỡ lớn trong series AMBN, rất phổ biến tại Việt Nam cho các ứng dụng tải nặng, máy ép, nâng hạ pallet, dây chuyền công nghiệp lớn.

Thông số kỹ thuật chi tiết AMBN80

Tác động: Kép (Double Acting) – Thanh đơn (Single Rod)
Loại: Non-lube (không cần bôi trơn)
Áp suất làm việc: 0.05 ~ 0.97 MPa (thường dùng 0.4 ~ 0.7 MPa)
Áp suất thử: 1.47 MPa
Tốc độ piston: 50 ~ 500 mm/s
Đệm: Air cushion hai đầu (tiêu chuẩn)
Nam châm piston: Có sẵn (Built-in magnet) → dễ gắn auto switch
Nhiệt độ môi trường: 5 ~ 60°C
Port size: Rc 1/2" (hai bên)
Thanh piston (Rod): Ø25mm, ren M12×1.75
Diện tích piston: 5.027 cm²
Lực đẩy lý thuyết (OUT):
- Tại 0.5 MPa: ~2.513 N (≈256 kgf)
- Tại 0.7 MPa: ~3.519 N (≈359 kgf)
Stroke tolerance: +1.0 mm (đến 250mm), +1.4 mm (251~1000mm)
Mounting: Basic (B), Foot (L), Front Flange (F), Rear Flange (G), Single Clevis (C), Double Clevis (D), Center Trunnion (T)

Kích thước chính (Basic Type – AMBN80)

A (chiều dài đầu): ≈37 mm
B (chiều rộng thân): ≈102 mm
C (chiều cao): ≈78 mm
Rod boot option: J (Nylon), K (Neoprene)
Auto switch: W3 (Reed switch), lead wire 0.5m (có thể thêm L cho 3m)

Trọng lượng tham khảo (Basic type): Khoảng 3.5 kg (stroke 0) + khoảng 0.52 kg cho mỗi 50mm stroke thêm.

Cách đọc model AMBN80

AMBN80-[Stroke][Mounting][Tùy chọn]

Ví dụ:

AMBN80-300 → Basic, stroke 300mm
AMBN80-250L-W3 → Foot mounting, stroke 250mm, có reed switch
AMBN80-400-W3J → Basic, stroke 400mm, reed switch + rod boot nylon

Các model thông dụng của AMBN80 tại Việt Nam

Stroke tiêu chuẩn (có sẵn nhanh): 25, 50, 75, 100, 125, 150, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 750 mm (có thể order stroke dài hơn đến 1.400mm).

Basic type (không mounting code):
