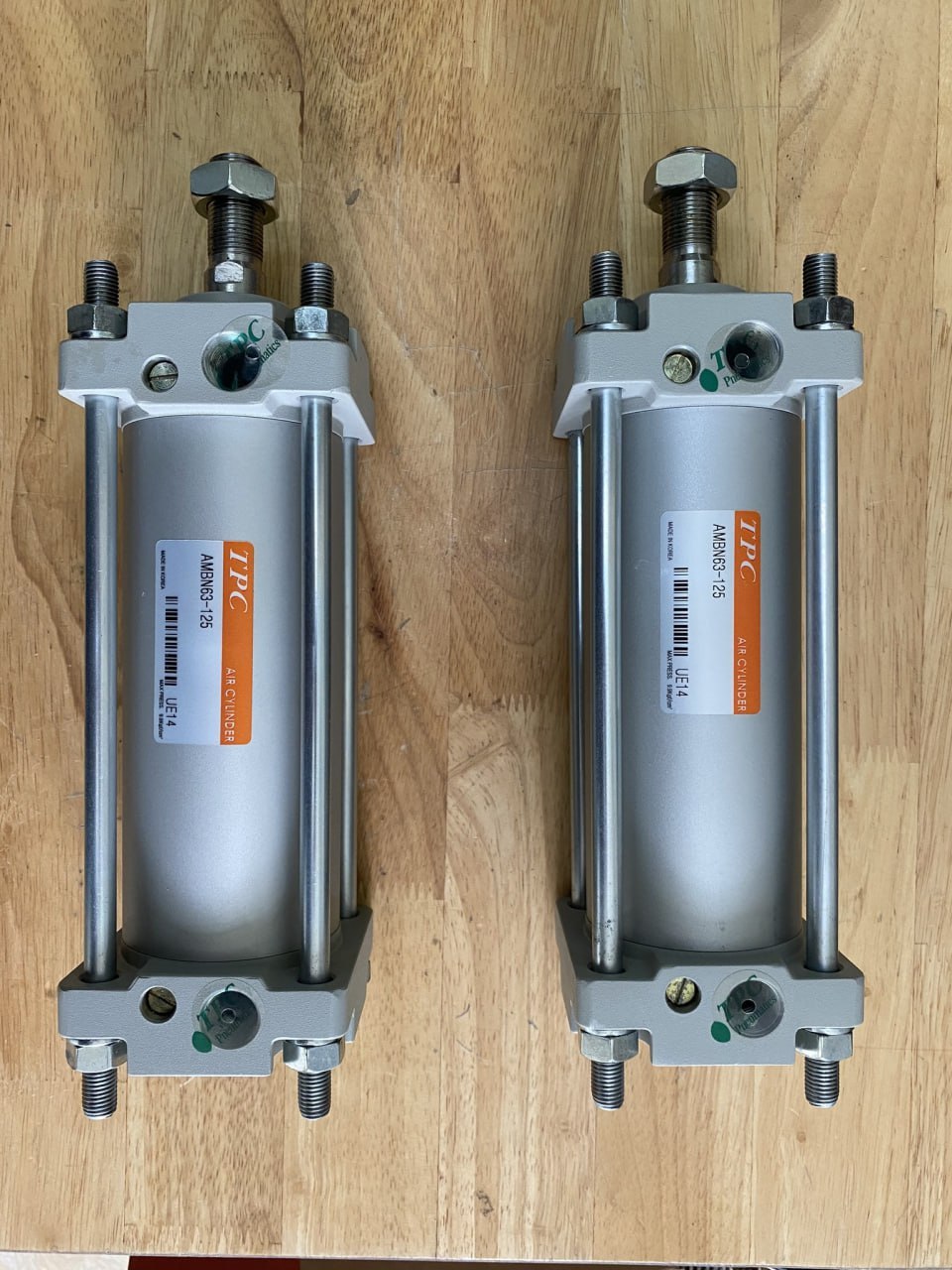

Xi Lanh Khí Nén Vuông TPC Hàn Quốc AMBN63 series

0 VNĐ

Dòng AMBN63 của TPC (Non-lube, Bore Ø63mm) – Phổ biến nhất trong series AMBN tại Việt Nam nhờ lực đẩy mạnh, giá tốt và stroke đa dạng.

Đặt hàng

Dòng AMBN63 của TPC (Non-lube, Bore Ø63mm) – Phổ biến nhất trong series AMBN tại Việt Nam nhờ lực đẩy mạnh, giá tốt và stroke đa dạng.

Thông số kỹ thuật chi tiết AMBN63

• Tác động: Kép (Double Acting) – Thanh đơn (Single Rod)
• Loại: Non-lube (không cần bôi trơn)
• Áp suất làm việc: 0.05 ~ 0.97 MPa (thường 0.4 ~ 0.7 MPa)
• Áp suất thử: 1.47 MPa
• Tốc độ piston: 50 ~ 500 mm/s
• Đệm: Air cushion hai đầu (tiêu chuẩn)
• Nam châm piston: Có sẵn (Built-in magnet)
• Nhiệt độ: 5 ~ 60°C
• Port size: Rc 3/8" (hai bên)
• Thanh piston (Rod): Ø20mm, ren M10×1.25
• Diện tích piston: 3.117 cm²
• Lực đẩy lý thuyết (OUT):
  • 0.5 MPa: ~1.559 N (≈159 kgf)
  • 0.7 MPa: ~2.182 N (≈222 kgf)
• Stroke tolerance: +1.0 mm (đến 250mm), +1.4 mm (251~1000mm)
• Mounting: Basic (B), Foot (L), Front Flange (F), Rear Flange (G), Single Clevis (C), Double Clevis (D), Center Trunnion (T)

Kích thước chính (Basic Type – AMBN63)

• A (chiều dài đầu): ≈32 mm
• B (chiều rộng thân): ≈85 mm
• C (chiều cao): ≈64 mm
• Rod boot: J (Nylon), K (Neoprene)
• Auto switch: W3 (Reed switch) 0.5m hoặc W3L (3m)

Trọng lượng tham khảo (Basic): Khoảng 2.3 ~ 2.5 kg (stroke 0) + 0.37 kg / mỗi 50mm stroke.

Cách đọc model AMBN63

AMBN63-[Stroke][Mounting][Tùy chọn] Ví dụ: AMBN63-200L-W3J → Foot, stroke 200mm, reed switch + rod boot nylon.

Các model thông dụng AMBN63 (có sẵn nhanh tại VN)

Stroke tiêu chuẩn: 25 ~ 600mm (có order đến 1200mm).

Basic type:

• AMBN63-50, AMBN63-75, AMBN63-100, AMBN63-125, AMBN63-150, AMBN63-175, AMBN63-200, AMBN63-250, AMBN63-300, AMBN63-350, AMBN63-400, AMBN63-500

Foot mounting (L):

• AMBN63-100L, AMBN63-150L, AMBN63-200L, AMBN63-250L, AMBN63-300L, AMBN63-400L

Với Auto Switch (W3):

• AMBN63-100-W3, AMBN63-150-W3, AMBN63-200-W3, AMBN63-250-W3, AMBN63-300-W3, AMBN63-400-W3

Với Rod Boot:

• AMBN63-200-W3J, AMBN63-300-W3J, AMBN63-400-W3J
