Dòng van điện từ 5/2 series DV của TPC

0 VNĐ

Series DV (DV1000 / DV3000 / DV4000) – Nhỏ gọn, phổ biến cho ứng dụng nhẹ-trung bình

Đặt hàng

Dòng van điện từ DV của TPC (DV1000 / DV3000 / DV4000 Series – 5 Port Pilot Solenoid Valve) là dòng van nhỏ gọn, phản hồi nhanh, tiêu thụ điện thấp rất phổ biến tại Việt Nam. Đây là lựa chọn lý tưởng cho máy đóng gói, robot gắp đặt, dây chuyền tự động hóa nhỏ-trung bình, và các ứng dụng cần tiết kiệm không gian.

Đặc điểm nổi bật

• Thiết kế pilot-operated với rubber seal, phản hồi cực nhanh (dưới 12ms ở DV1000).
• Lưu lượng lớn so với kích thước (Cv tăng 2.5 lần so với van cùng kích thước).
• Tiêu thụ điện thấp: chỉ 0.6W (DC24V, dòng điện 25mA).
• Độ bền cao: Wear Ring chống mòn spool, U-Packing giảm ma sát, piston return type.
• Nickel plated (copper-free) tiêu chuẩn, phù hợp secondary battery.
• Built-in LED trên grommet type.
• Manual override: Push & Lock type.
• Có thể dùng như van 3/2 bằng cách bịt một cổng.
• UL certified, RoHS compliant.

Thông số kỹ thuật chung

• Chức năng: 5/2 way (2 vị trí) hoặc 5/3 way (3 vị trí: Closed / Exhaust / Pressure center)
• Tác động: Single solenoid (1 coil), Double solenoid (2 coil), 3 Position
• Port size: M5, 1/8", 1/4", 3/8" (tùy series)
• Áp suất làm việc:
  • Single: 0.15 ~ 0.7 MPa
  • Double: 0.1 ~ 0.7 MPa
  • 3 Position: 0.2 ~ 0.7 MPa
• Nhiệt độ: 5 ~ 50°C (max 60°C)
• Điện áp coil: DC24V (5), DC12V (6), AC110V (1), AC220V (2)
• Electrical Entry: G (Grommet), H (Horizontal DIN), V (Vertical DIN), DZ (DIN + LED)
• Lưu lượng: DV1000 ~ 4.0 Cv (0.22), DV3000 lớn hơn, DV4000 lớn nhất

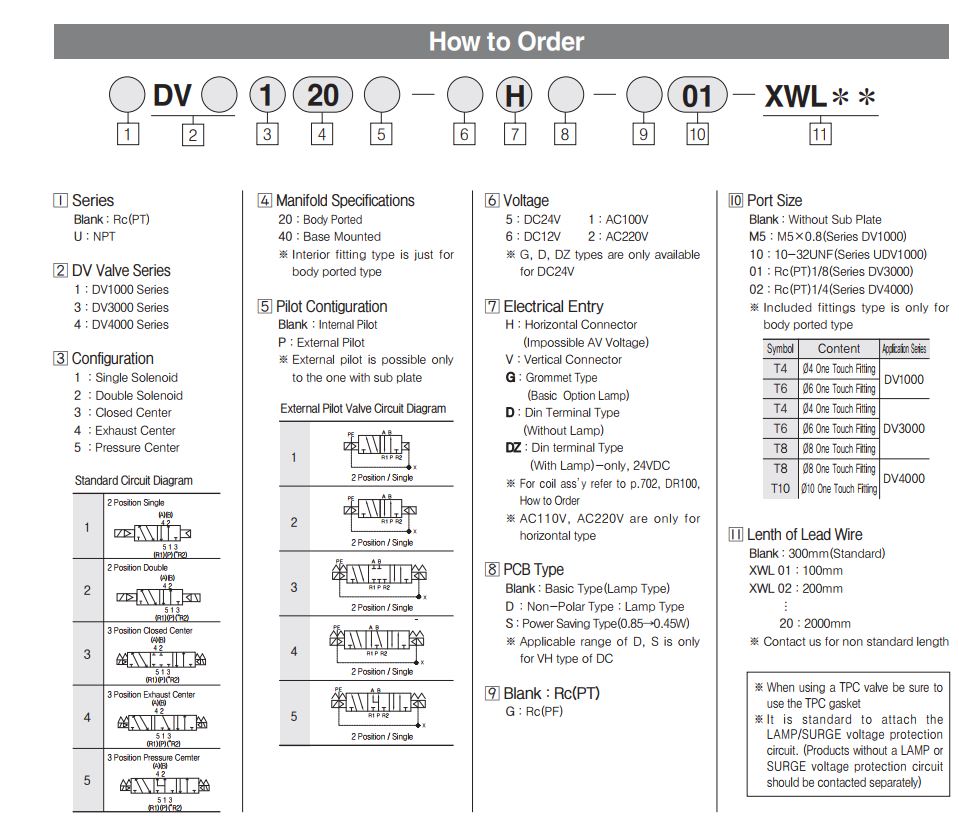

Cách đọc model DV

DV [Series] [Configuration] [Coil type] - [Voltage] [Entry] - [Port]

• 1 = DV1000, 3 = DV3000, 4 = DV4000
• 1 = Single, 2 = Double, 3 = Closed center, 4 = Exhaust center, 5 = Pressure center
• Ví dụ:
  • DV3120-5G-02 → DV3000, Single, DC24V, Grommet, port 1/4"
  • DV3220-5DZ-02 → DV3000, Double, DC24V, DIN+LED, port 1/4"
  • DV4120-2H-03 → DV4000, Single, AC220V, Horizontal DIN, port 3/8"

Các series chi tiết

1. DV1000 Series (Nhỏ nhất, port M5 ~ 1/8")

• Siêu compact, phản hồi <12ms.

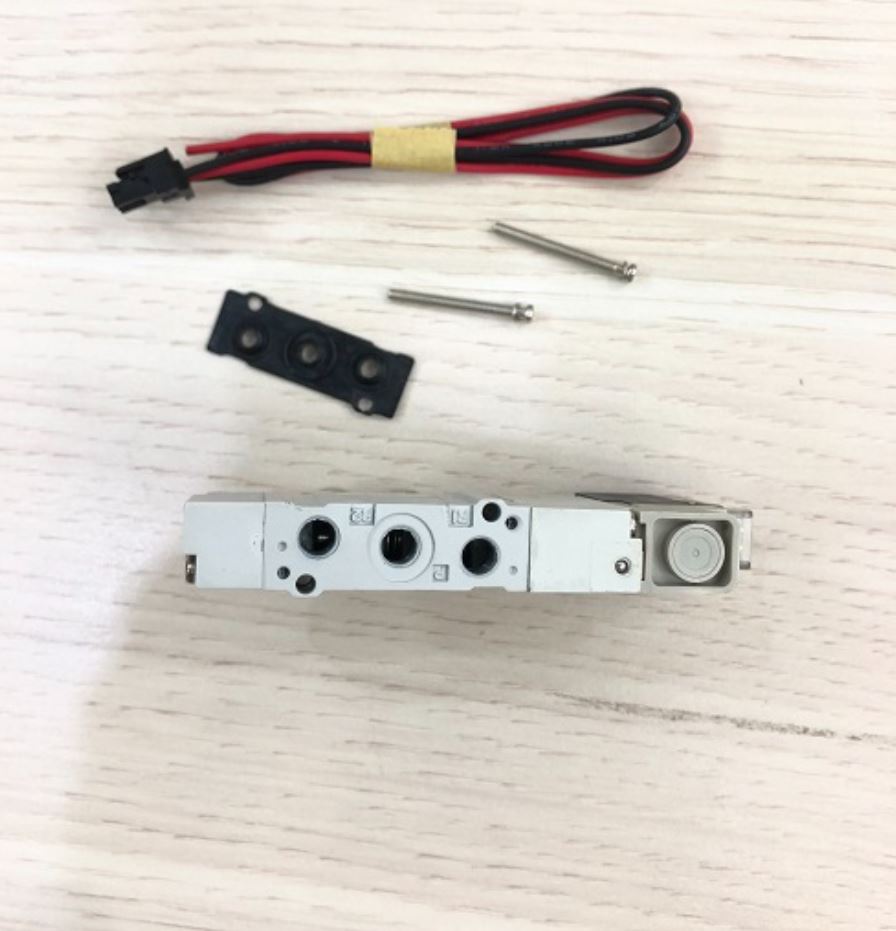

• Model phổ biến: DV1120, DV1220, DV1320 (M5 hoặc 1/8").

2. DV3000 Series (Phổ biến nhất tại Việt Nam)

• Port 1/8" ~ 1/4".
• Model thông dụng:

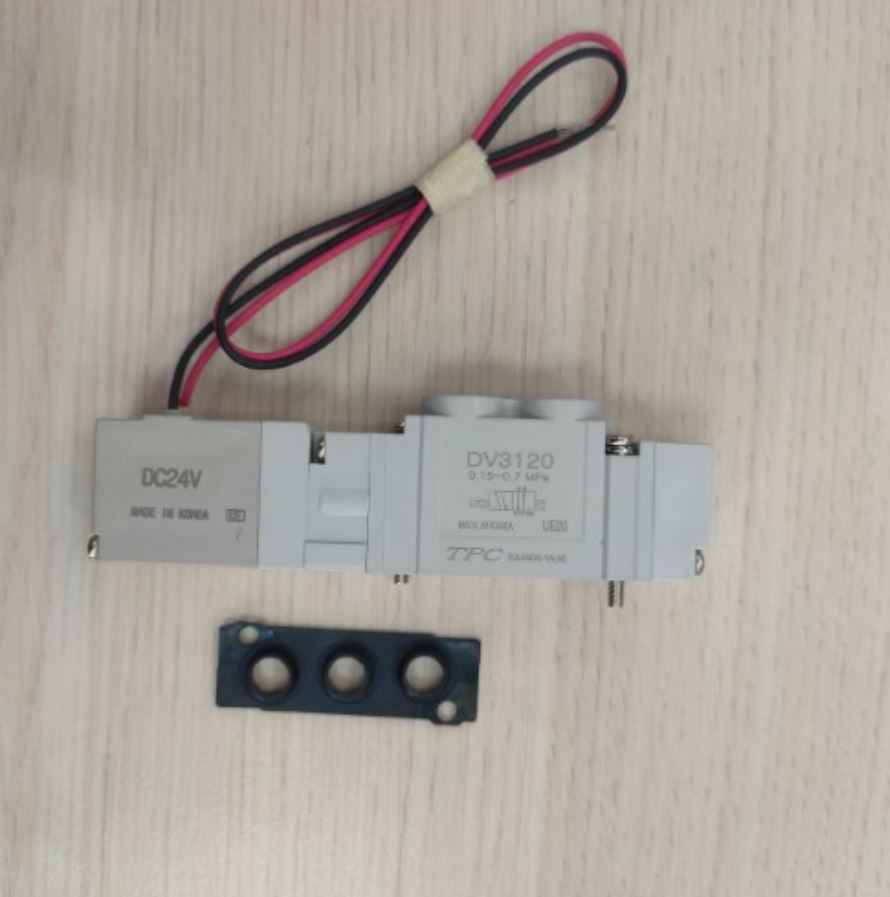

  • DV3120-5G-02, DV3120-5DZ-02 (Single DC24V)
  • DV3220-5G-02, DV3220-5DZ-02 (Double DC24V)
  • DV3120-2G-02 (AC220V)

3. DV4000 Series (Lưu lượng lớn hơn)

• Port 1/4" ~ 3/8".
• Model thông dụng: DV4120, DV4220, DV4320...

So sánh nhanh các series DV

Ứng dụng phổ biến tại Việt Nam

• Điều khiển xi lanh compact (AQ2, AMBN nhỏ).
• Máy đóng gói, máy in, máy dán nhãn.
• Robot pick & place, dây chuyền lắp ráp.
• Tủ điện khí nén nhỏ.

Lưu ý khi sử dụng & mua:

• Ưu tiên DC24V + DZ (DIN + LED) để an toàn và dễ bảo trì.
• Luôn lắp Filter Regulator trước van.
• Có manifold ghép nhiều van.
