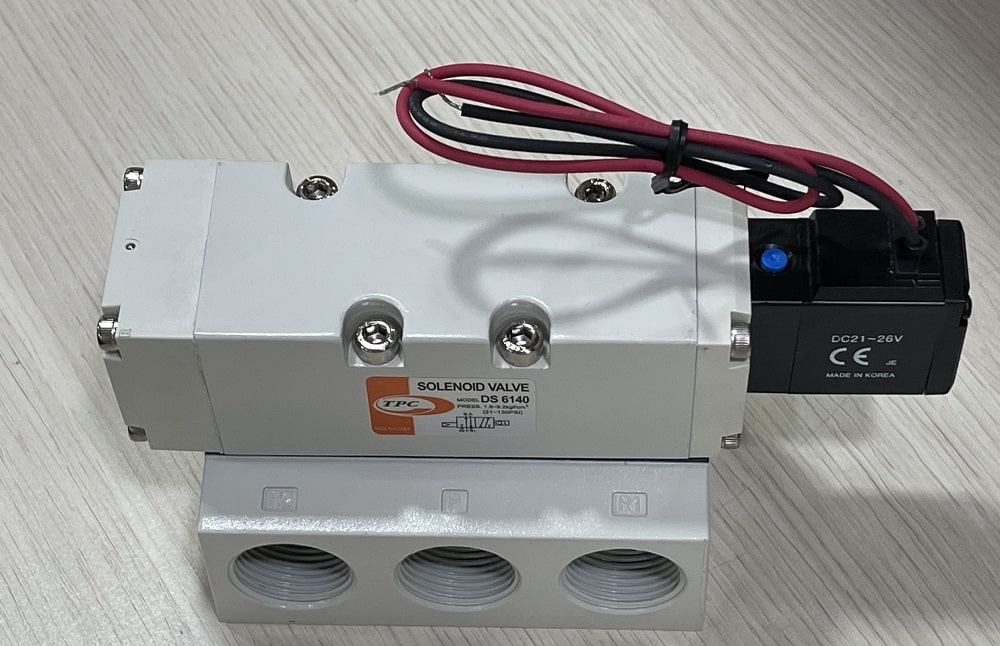

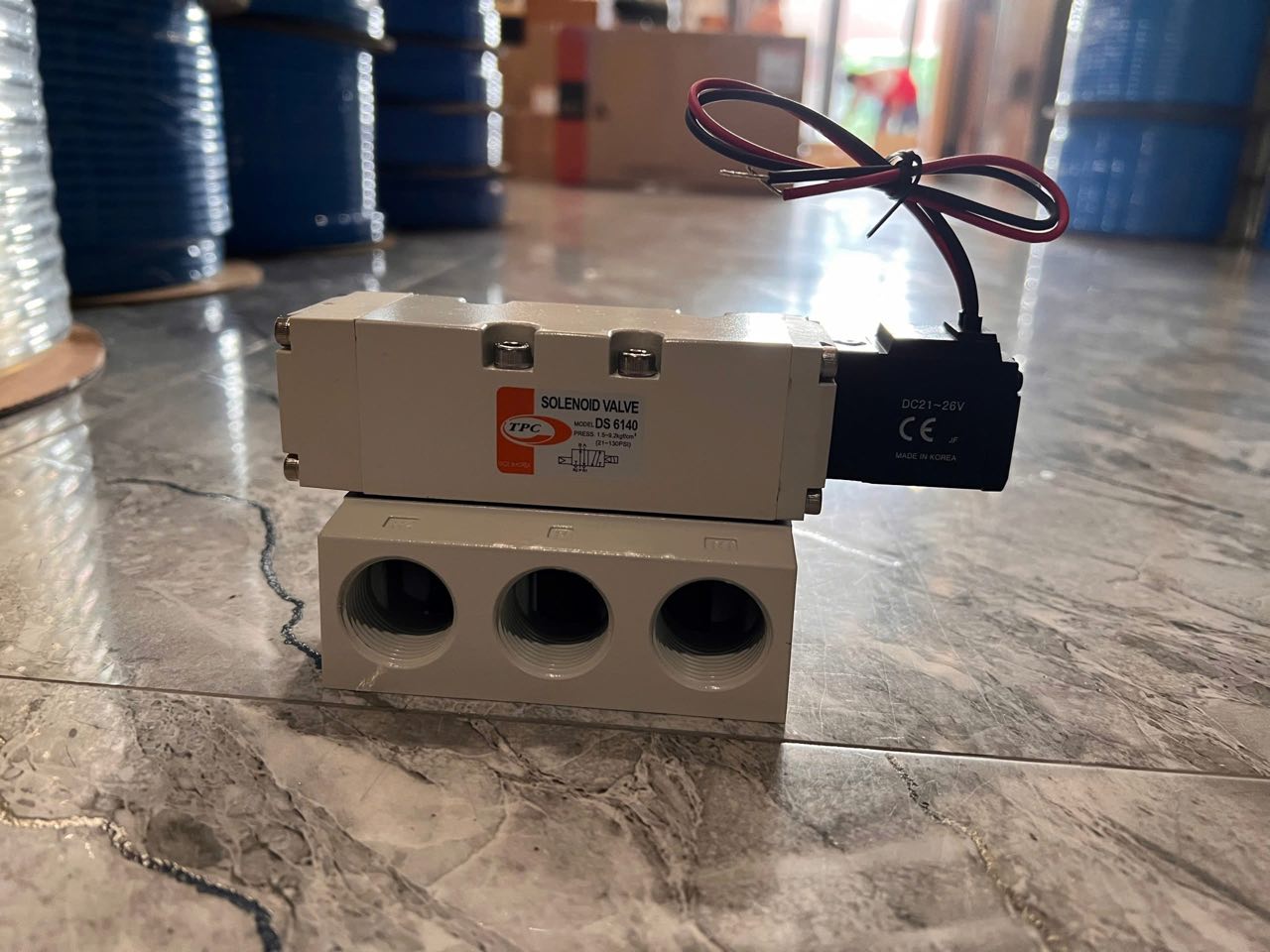

Van điện từ DS6140 của TPC

0 VNĐ

Dòng van điện từ DS6000 của TPC (Elastic Seal 5-Port Pilot Solenoid Valve) là dòng van khí nén cỡ lớn, lưu lượng cao thuộc series DS của hãng TPC (Hàn Quốc)

Đặt hàng

Dòng van điện từ DS6000 của TPC (Elastic Seal 5-Port Pilot Solenoid Valve) là dòng van khí nén cỡ lớn, lưu lượng cao thuộc series DS của hãng TPC (Hàn Quốc). Đây là lựa chọn lý tưởng cho các ứng dụng công nghiệp nặng đòi hỏi lưu lượng khí lớn, phản hồi nhanh và độ bền cao.

Đặc điểm nổi bật

Thiết kế pilot-operated với thân van nhôm đúc chắc chắn, seal elastic (cao su) bền bỉ.
Lưu lượng lớn: Effective orifice ≈ 90 mm², Cv ≈ 5.0 — phù hợp xi lanh bore Ø63 ~ Ø125mm và hệ thống khí mạnh.
Kích thước compact tương đối so với lưu lượng, trọng lượng nhẹ hơn nhiều van cỡ lớn khác.
Tiêu thụ điện thấp: DC 1.8W (có đèn LED).
Manual override: Push type (không khóa) hoặc Knob locking.
Có thể ghép manifold (nhiều van trên một base).
Tuân thủ RoHS, non-lube (không cần bôi trơn).

Thông số kỹ thuật chính

Chức năng: 5 cổng / 2 vị trí (5/2 way) hoặc 3 vị trí (5/3 way)
Tác động: Single solenoid (1 coil), Double solenoid (2 coil), 3 Position (Closed/Exhaust/Pressure center)
Port size: Rc(PT) 3/4" (06) — chủ yếu
Áp suất làm việc:
- Single solenoid: 0.15 ~ 1.0 MPa
- Double solenoid: 0.1 ~ 1.0 MPa
Áp suất thử: 1.5 MPa
Tốc độ phản hồi: ≤ 40ms (Single), ≤ 60ms (Double)
Tần số hoạt động tối đa: 5 chu kỳ/giây (Single), 3 chu kỳ/giây (Double)
Nhiệt độ môi trường & khí: 5 ~ 60°C
Điện áp coil: DC24V, AC110V, AC220V (50/60Hz)
Tiêu thụ điện: DC 1.8W, AC ≈ 5VA
Chất lưu: Khí nén sạch (không cần bôi trơn)

Cách đọc model DS6000

DS6 [1/2/3/4/5] 40 - [Coil code] - [Port size]

6 = Series 6000
1 = Single solenoid (1 coil)
2 = Double solenoid (2 coil)
3/4/5 = 3 vị trí (Closed/Exhaust/Pressure center)
G = Grommet (dây điện)
DZ = DIN connector (có LED)
06 = Port 3/4"

Ví dụ:

DS6140-5G-06 → Single solenoid, DC24V, Grommet, port 3/4"
DS6240-5DZ-06 → Double solenoid, DC24V, DIN + LED, port 3/4"

Các model thông dụng DS6000 tại Việt Nam

(Có sẵn hoặc order nhanh tại TP.HCM và Hà Nội)

Single Solenoid (1 coil) – DS6140:

DS6140-5G-06 (DC24V, Grommet)
DS6140-5DZ-06 (DC24V, DIN + LED)
DS6140-2G-06 (AC220V, Grommet)
DS6140-1G-06 (AC110V)

Double Solenoid (2 coil) – DS6240:

DS6240-5G-06 (DC24V, Grommet)
DS6240-5DZ-06 (DC24V, DIN + LED) ← rất phổ biến
DS6240-2G-06 (AC220V)
DS6240-2DZ-06 (AC220V, DIN)

3 Position:

DS6340 (Closed center)
DS6440 (Exhaust center)
DS6540 (Pressure center)

Ứng dụng phổ biến

Điều khiển xi lanh khí nén cỡ lớn (Ø80 ~ Ø125mm)
Máy ép thủy lực hỗ trợ khí, máy dập, máy ép nhựa
Dây chuyền sản xuất nặng, hệ thống khí trung tâm
Thiết bị nâng hạ, băng chuyền công nghiệp nặng

So sánh nhanh với các dòng DS khác

Tiêu chí	DS3000/RDS3000	DS5000	DS6000 (lớn nhất)
Port size	1/4" ~ 3/8"	3/8" ~ 1/2"	3/4"
Lưu lượng (Cv)	0.9 ~ 1.5	2.8 ~ 3.2	≈ 5.0
Ứng dụng	Trung bình	Trung-nặng	Rất nặng, lưu lượng cao
Kích thước	Nhỏ gọn	Trung bình	Lớn

Lưu ý khi sử dụng:

Luôn kết hợp bộ lọc khí (Filter Regulator) chất lượng cao để tăng tuổi thọ van.
Ưu tiên coil DC24V + DIN connector (DZ) cho an toàn và bảo trì dễ dàng.
