Van điện từ DS6240 của TPC

0 VNĐ

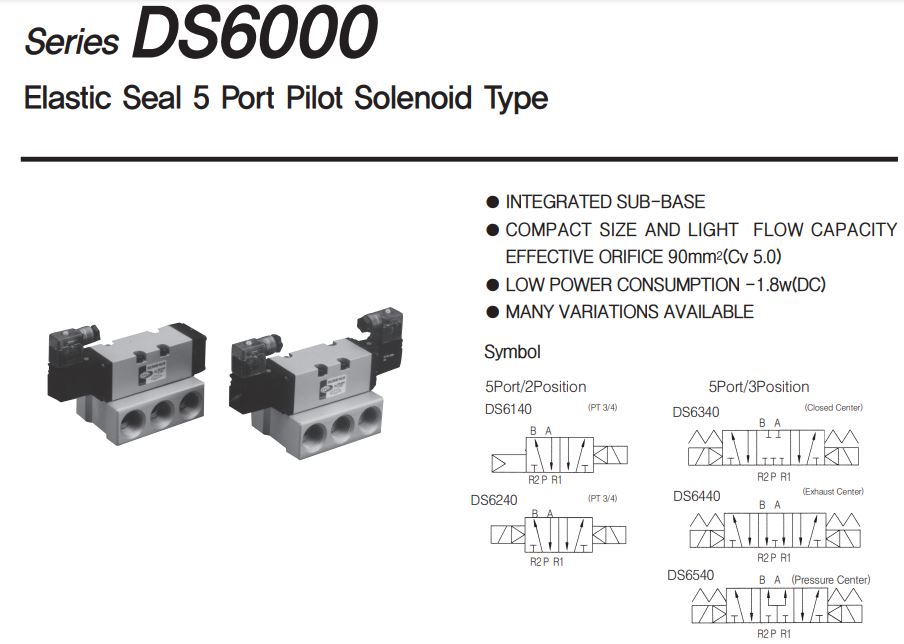

Dòng van điện từ DS6240 của TPC (Double Solenoid – 5/2 Way) thuộc Series DS6000 – dòng van khí nén cỡ lớn, lưu lượng cao nhất của TPC

Đặt hàng

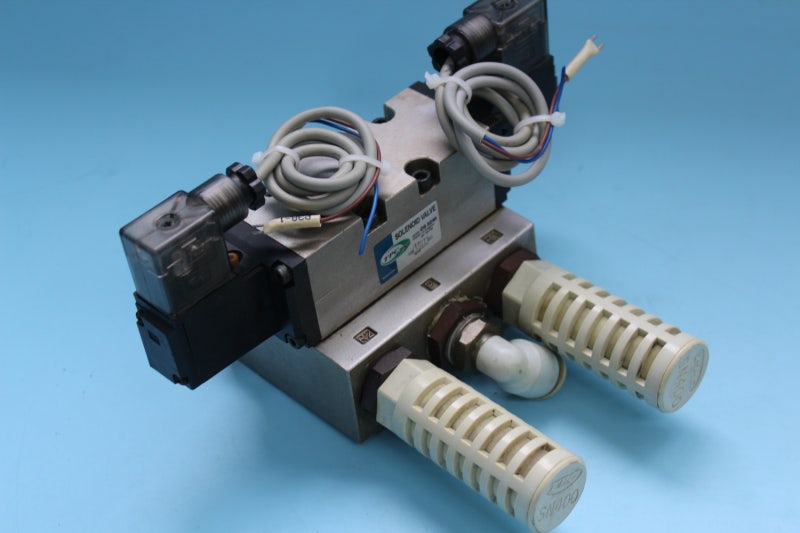

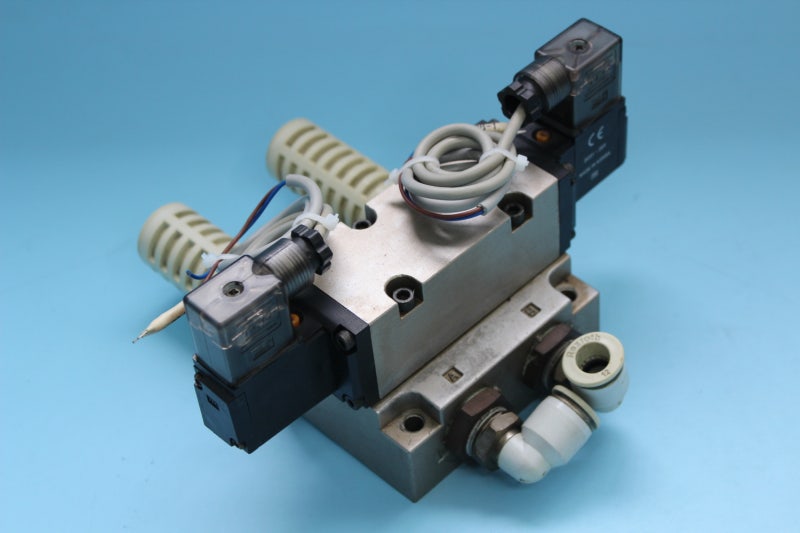

Dòng van điện từ DS6240 của TPC (Double Solenoid – 5/2 Way) thuộc Series DS6000 – dòng van khí nén cỡ lớn, lưu lượng cao nhất của TPC. Đây là model 2 coil (double solenoid) phổ biến cho các ứng dụng công nghiệp nặng tại Việt Nam.

Đặc điểm nổi bật của DS6240

• Chức năng: 5 cổng / 2 vị trí (5/2 way), double solenoid – giữ vị trí khi mất điện (memory function).

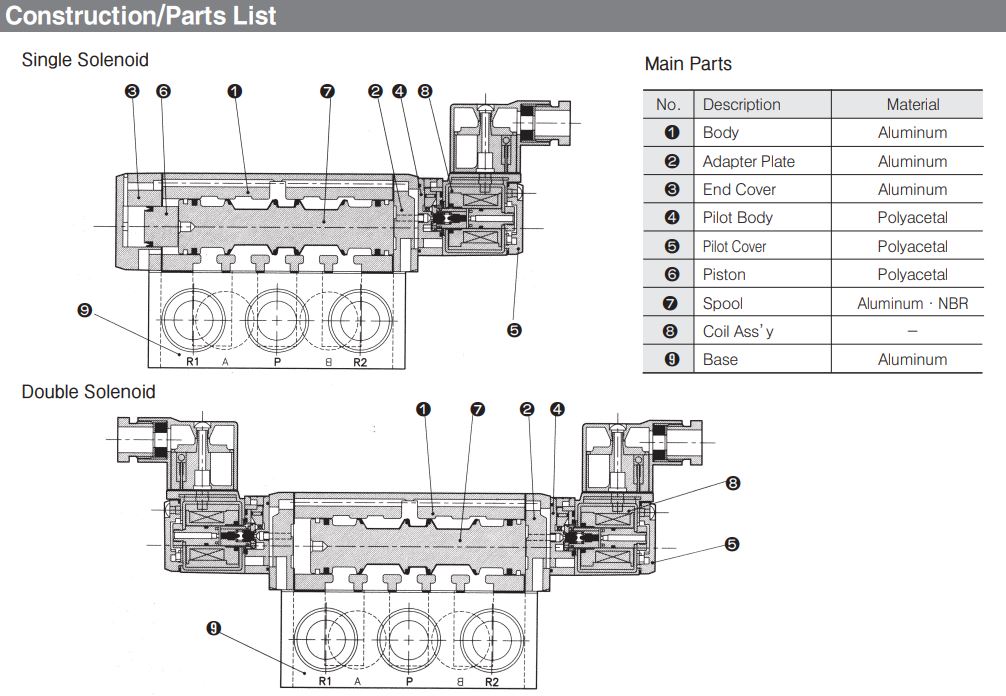

• Thiết kế: Pilot-operated, thân nhôm đúc chắc chắn, seal elastic (cao su) bền bỉ, non-lube.
• Lưu lượng lớn: Effective orifice 90 mm² (Cv ≈ 5.0) – phù hợp xi lanh bore Ø80 ~ Ø125mm.
• Compact & nhẹ: So với lưu lượng thì kích thước khá nhỏ gọn.
• Tiêu thụ điện thấp: 1.8W (DC), có LED indicator và surge suppressor (model DZ).
• Manual override: Push type (không khóa) – dễ thao tác tay.
• Ghép manifold: Có thể lắp manifold nếu cần nhiều van.

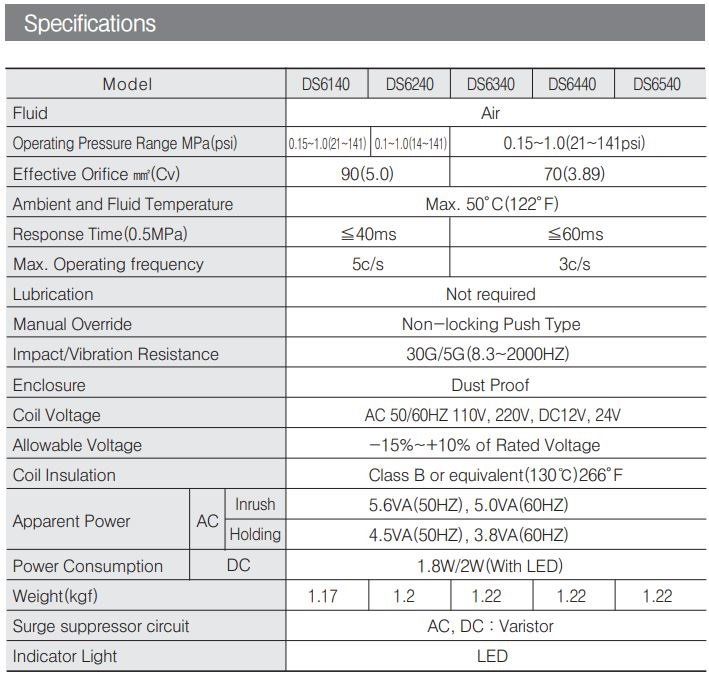

Thông số kỹ thuật DS6240

• Tác động: Double Solenoid (2 coil)
• Port size: Rc(PT) 3/4" (06) – 5 cổng
• Áp suất làm việc: 0.1 ~ 1.0 MPa (1 ~ 10 bar)
• Áp suất thử: 1.5 MPa
• Tốc độ phản hồi: ≤ 60 ms (tại 0.5 MPa)
• Tần số hoạt động tối đa: 3 chu kỳ/giây
• Nhiệt độ: 5 ~ 50°C (tối đa 60°C)
• Điện áp coil: DC24V (5), AC110V (1), AC220V (2)
• Tiêu thụ điện: DC 1.8W / 2W (có LED); AC Inrush 5.6VA, Holding 4.5VA (50Hz)
• Cách ly coil: Class B (130°C)
• Bảo vệ: IP65 (Dust proof), surge suppressor Varistor
• Trọng lượng: Khoảng 1.2 kg

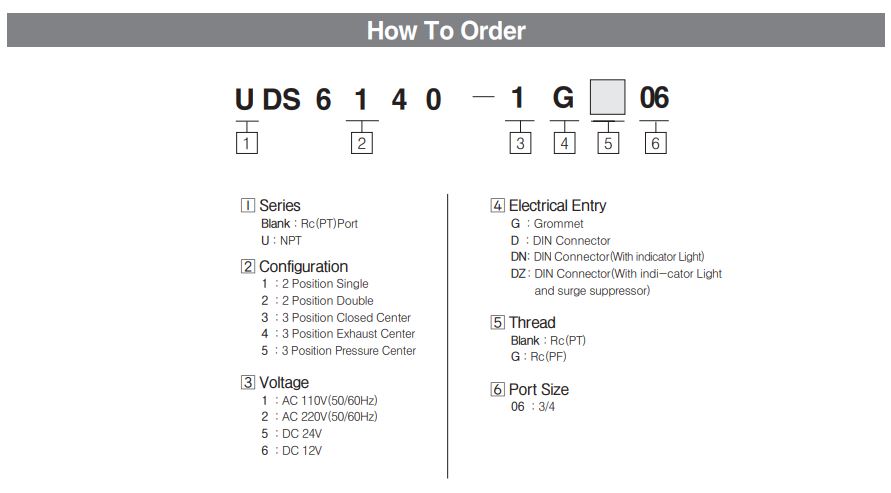

Cách đọc model DS6240

DS6240 - [Voltage] [Electrical Entry] - 06

• Voltage: 5 = DC24V, 2 = AC220V, 1 = AC110V
• Electrical Entry:
  • G = Grommet (dây điện)
  • DZ = DIN Connector (có LED + surge suppressor) ← phổ biến nhất
  • D / DN = DIN Connector

Model thông dụng:

• DS6240-5G-06 (DC24V, Grommet)
• DS6240-5DZ-06 (DC24V, DIN + LED) ← rất phổ biến
• DS6240-2G-06 (AC220V, Grommet)
• DS6240-2DZ-06 (AC220V, DIN + LED)

Kích thước chính (Dimension – Basic)

• Chiều dài (Grommet): ≈177 mm
• Chiều rộng thân: ≈80 mm
• Chiều cao: ≈125 mm (bao gồm coil)
• Khoảng cách lỗ lắp: 4-M5×0.8
• Lead wire (G): ≈300 mm
• Port: 5 × Rc 3/4"

Ứng dụng phổ biến tại Việt Nam

• Điều khiển xi lanh khí nén cỡ lớn (AMBN80, AMBN100, xi lanh tie-rod).
• Máy ép, máy dập, máy ép nhựa, máy cán.
• Dây chuyền sản xuất nặng, hệ thống nâng hạ pallet.
• Hệ thống khí trung tâm công nghiệp.

Lưu ý sử dụng & mua hàng

• Nên dùng DC24V + DZ (DIN + LED) để an toàn, dễ bảo trì và phát hiện lỗi.
• Luôn lắp bộ lọc khí (Filter Regulator) trước van để tăng tuổi thọ.
• Hàng có sẵn hoặc order nhanh tại TP.HCM và Hà Nội qua: TPC Vietnam, Amazen, Thủy Khí Điện, Hàn Mỹ Việt, Metrofa, PLE…
• Giá tham khảo: Liên hệ trực tiếp (thường dao động tùy coil và số lượng).
