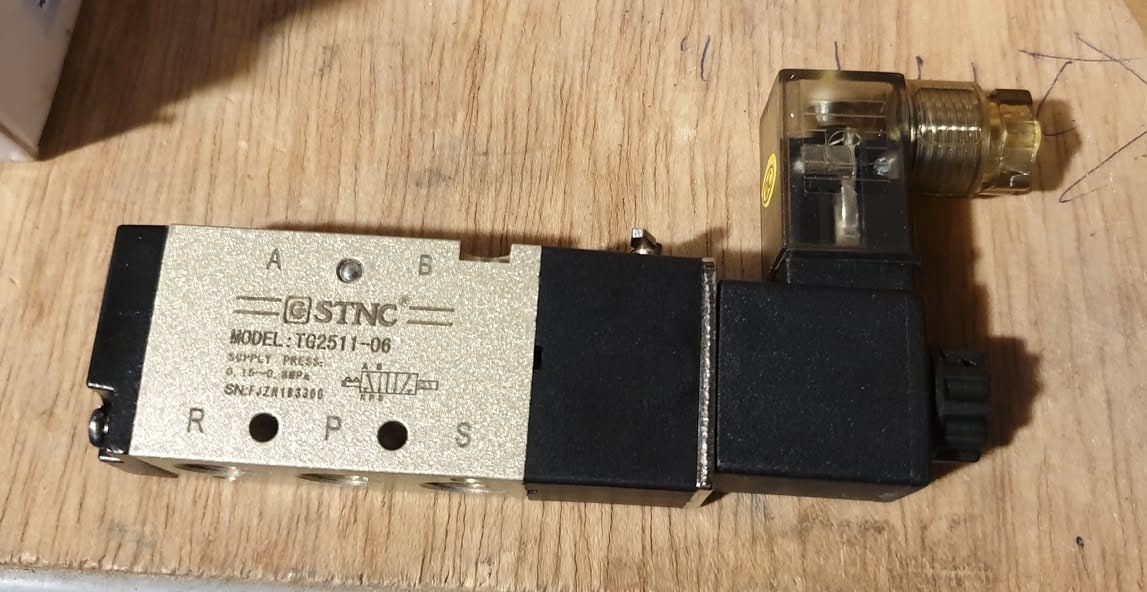

Van điện từ STNC TG2511

0 VNĐ

Đây là dòng van phổ biến, nhỏ gọn, tiết kiệm điện, phù hợp cho các hệ thống khí nén yêu cầu đáp ứng nhanh và điều khiển xi lanh bore nhỏ đến trung bình (Ø32 ~ Ø63mm). Van hoạt động đáng tin cậy, dễ lắp đặt và giá thành cạnh tranh.

Đặt hàng Tư vấn

Van điện từ STNC TG2511 là model van điện từ 5/2 way single solenoid (một cuộn) cỡ nhỏ thuộc dòng TG series của STNC. Đây là dòng van phổ biến, nhỏ gọn, tiết kiệm điện, phù hợp cho các hệ thống khí nén yêu cầu đáp ứng nhanh và điều khiển xi lanh bore nhỏ đến trung bình (Ø32 ~ Ø63mm). Van hoạt động đáng tin cậy, dễ lắp đặt và giá thành cạnh tranh.

Đặc điểm nổi bật của TG2511

Kiểu van: 5/2 way, single coil, pilot-operated.
Số cổng: 5 cổng (5/2) – hỗ trợ xi lanh tiến và lùi.
Cỡ cổng: G1/8" (TG2511-06) hoặc G1/4" (TG2511-08) – phổ biến nhất là G1/8".
Lưu lượng: Khoảng 400 ~ 600 lít/phút (tùy cỡ cổng).
Áp suất làm việc: 0.15 ~ 0.8 MPa (tối đa 1.0 MPa).
Nhiệt độ hoạt động: -5°C ~ +60°C.
Điện áp coil: AC220V, AC110V, DC24V, DC12V (các điện áp khác theo đặt hàng).
Tiêu thụ điện: Rất thấp (khoảng 2.5VA cho AC, 2W cho DC).
Tính năng: Có manual override (nút nhấn thủ công), đèn LED báo trạng thái (tùy phiên bản), coil dễ thay thế.
Kiểu lắp: Ren trực tiếp hoặc lắp manifold ghép nhiều van.

Mã sản phẩm thông dụng

Cấu trúc mã: TG2511 - [cỡ cổng] - [điện áp]

Các mã hay dùng:

TG2511-06-DC24V (G1/8", DC24V) ← Phổ biến nhất
TG2511-08-DC24V (G1/4", DC24V)
TG2511-06-AC220V (G1/8", AC220V)
TG2511-08-AC220V (G1/4", AC220V)

Thông số kỹ thuật chi tiết

Cách thức hoạt động: Pilot (điều khiển bằng khí nén qua cuộn điện từ).
Thời gian đáp ứng: Nhanh (< 20ms).
Tuổi thọ: Cao, hàng triệu chu kỳ nếu sử dụng đúng.
Trọng lượng: Khoảng 0.3 – 0.5 kg (rất nhẹ và nhỏ gọn).
Chất lượng khí: Khí nén sạch, khô (nên lắp FRL trước van).

Ứng dụng phổ biến

Điều khiển xi lanh khí nén bore nhỏ và trung bình (TGC32, TGC40, TGC50, TGC63).
Máy đóng gói, máy dán nhãn, máy cắt, robot nhỏ, hệ thống tự động hóa.
Ghép manifold để điều khiển nhiều xi lanh đồng thời.
Các thiết bị yêu cầu van nhanh, tiết kiệm điện và không gian lắp đặt hạn chế.

Lưu ý khi sử dụng

Chọn cỡ cổng phù hợp với lưu lượng và bore xi lanh (G1/8" cho xi lanh nhỏ, G1/4" cho trung bình).
Luôn lắp bộ lọc điều áp (FRL) trước van để tránh bụi, nước gây hỏng.
Kiểm tra manual override định kỳ.
Coil nóng nhẹ khi hoạt động lâu là bình thường.
Ngắt nguồn điện và khí nén trước khi tháo lắp coil.
Bảo hành chính hãng thường 12 tháng.
