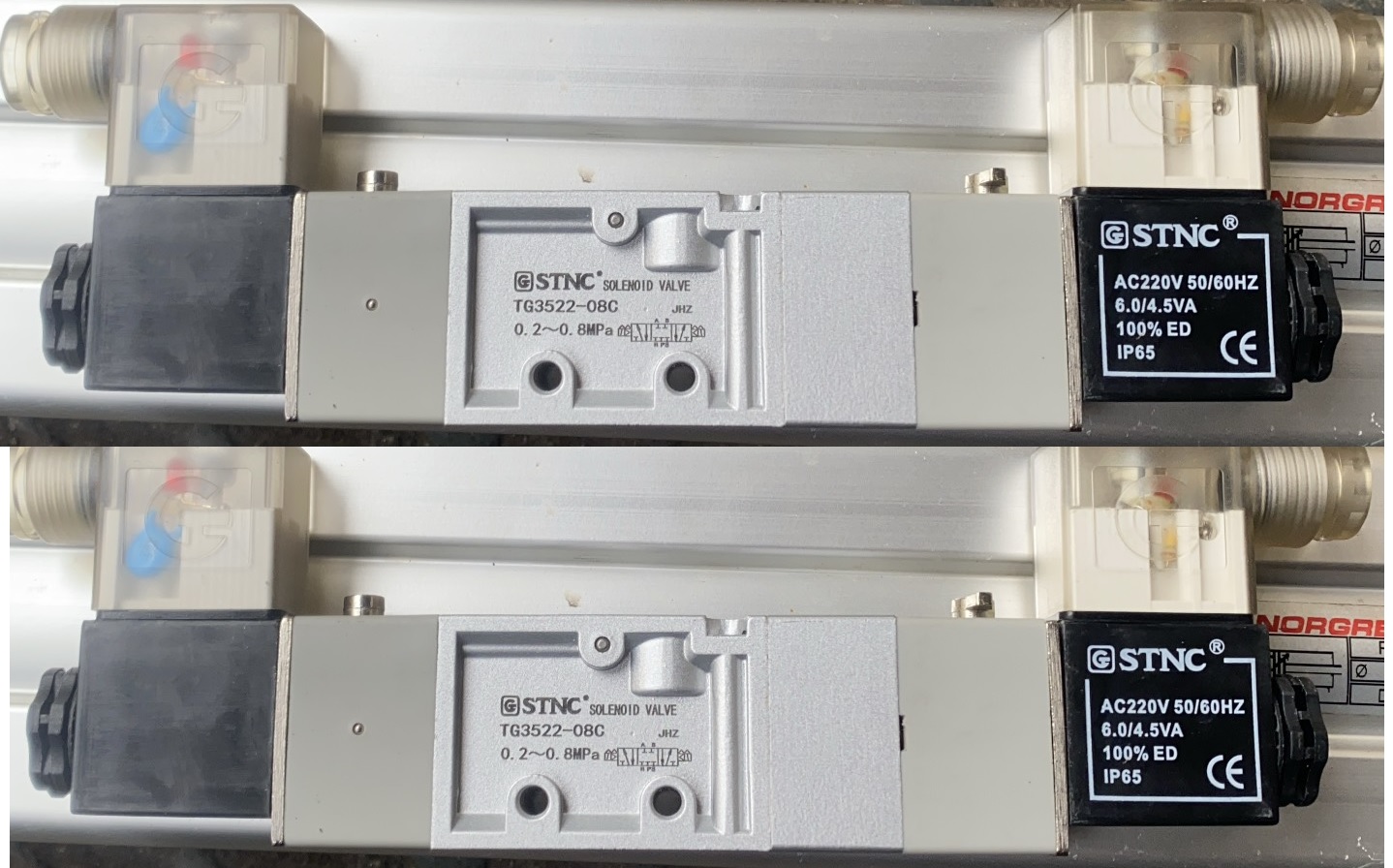

Van điện từ STNC TG3522-08

0 VNĐ

Đây là van pilot cỡ trung bình, có 3 vị trí (5/3), dùng để điều khiển xi lanh khí nén với khả năng giữ vị trí trung tâm (center position) khi không cấp điện.

Đặt hàng Tư vấn

Van điện từ STNC TG3522-08 là model van điện từ 5/3 way double solenoid (hai cuộn) thuộc dòng TG series của STNC. Đây là van pilot cỡ trung bình, có 3 vị trí (5/3), dùng để điều khiển xi lanh khí nén với khả năng giữ vị trí trung tâm (center position) khi không cấp điện.

Đặc điểm nổi bật của TG3522-08

Kiểu van: 5/3 way, double coil, pilot-operated.
Số cổng: 5 cổng, 3 vị trí.
Cỡ cổng: G1/4" (08).
Lưu lượng: Khoảng 800 ~ 1200 lít/phút.
Áp suất làm việc: 0.15 ~ 0.8 MPa (tối đa 1.0 MPa).
Nhiệt độ hoạt động: -5°C ~ +60°C.
Điện áp coil: AC220V, AC110V, DC24V, DC12V.
Tính năng: Manual override, đèn LED báo trạng thái, coil dễ thay, lắp manifold được.

Các phiên bản Center (quan trọng nhất)

Dòng TG3522-08 có 3 biến thể chính tùy theo vị trí trung tâm:

TG3522-08C (Closed Center)
- Khi không cấp điện: Cả hai cổng A và B đều khóa (không cho khí ra/vào).
- Ứng dụng: Giữ vị trí xi lanh cố định (không di chuyển khi mất điện).
TG3522-08E (Exhaust Center)
- Khi không cấp điện: Cả hai cổng A và B đều xả khí ra ngoài.
- Ứng dụng: Xi lanh về vị trí tự do, xả áp nhanh khi dừng.
TG3522-08P (Pressure Center)
- Khi không cấp điện: Cả hai cổng A và B đều có áp suất.
- Ứng dụng: Giữ lực đẩy hoặc kẹp chặt xi lanh ở vị trí trung tâm.

Thông số kỹ thuật chung

Cách thức hoạt động: Pilot, double solenoid.
Thời gian đáp ứng: Nhanh.
Tuổi thọ: Cao.
Trọng lượng: Khoảng 0.5 – 0.7 kg.

Ứng dụng phổ biến

Điều khiển xi lanh bore trung bình (TGC50 ~ TGC100) cần giữ vị trí trung tâm.
Máy dập, máy ép, robot công nghiệp, máy đóng gói.
Hệ thống khí nén cần van 5/3 way để khóa hoặc xả khí.

Lưu ý khi sử dụng

Chọn đúng loại Center (C/E/P) phù hợp nhu cầu.
Lắp FRL trước van để khí sạch.
Kiểm tra manual override định kỳ.
Bảo hành chính hãng 12 tháng.

TG3522-08 là dòng van 5/3 double coil đáng tin cậy, linh hoạt với 3 phiên bản Center. Rất phù hợp cho các hệ thống yêu cầu kiểm soát vị trí trung tâm.
