Van điện từ STNC TG2522-08

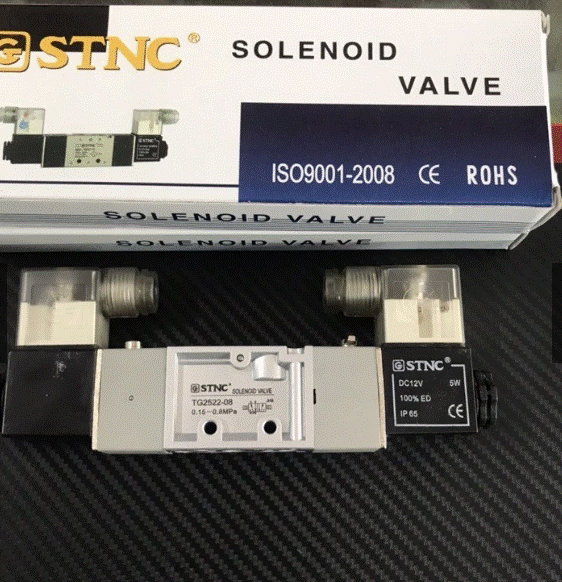

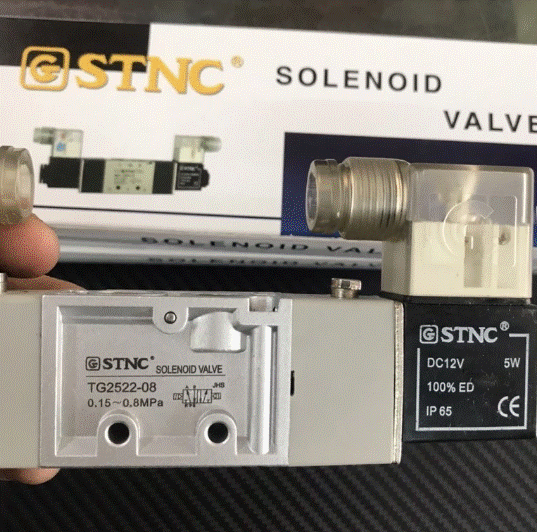

Van điện từ STNC TG2522-08 là model van điện từ 5/2 way double solenoid (hai cuộn) thuộc dòng TG series của STNC. Đây là van điện từ cỡ nhỏ đến trung bình, hoạt động hai cuộn, dùng để điều khiển xi lanh khí nén với khả năng giữ vị trí khi mất điện (double coil).

Đặc điểm nổi bật của TG2522-08

• Kiểu van: 5/2 way, double coil (hai cuộn điện từ), pilot-operated.
• Số cổng: 5 cổng (5/2) – hỗ trợ xi lanh tiến và lùi.
• Cỡ cổng: G1/4" (08).
• Lưu lượng: Khoảng 600 ~ 800 lít/phút.
• Áp suất làm việc: 0.15 ~ 0.8 MPa (tối đa 1.0 MPa).
• Nhiệt độ hoạt động: -5°C ~ +60°C.
• Điện áp coil: AC220V, AC110V, DC24V, DC12V.
• Tiêu thụ điện: Khoảng 2.5VA (AC) / 2W (DC) cho mỗi cuộn.
• Tính năng:
  • Manual override (nút nhấn thủ công).
  • Đèn LED báo trạng thái.
  • Coil dễ thay thế.
  • Lắp manifold được.

Mã sản phẩm thông dụng

• TG2522-08-DC24V (G1/4", DC24V)
• TG2522-08-AC220V (G1/4", AC220V)
• TG2522-06 (G1/8" – nhỏ hơn)

Thông số kỹ thuật

• Cách thức hoạt động: Pilot, double solenoid.
• Thời gian đáp ứng: Nhanh (< 20ms).
• Tuổi thọ: Cao.
• Trọng lượng: Khoảng 0.4 – 0.6 kg (nhỏ gọn).

Ứng dụng phổ biến

• Điều khiển xi lanh khí nén bore nhỏ đến trung bình (TGC32 ~ TGC63).
• Máy đóng gói, máy dán nhãn, máy cắt tự động, robot nhỏ.
• Hệ thống khí nén cần van double coil để giữ vị trí khi mất điện.
• Ghép manifold để điều khiển nhiều xi lanh.

Lưu ý khi sử dụng

• Chọn điện áp phù hợp với nguồn điện.
• Lắp FRL trước van để khí sạch.
• Kiểm tra manual override định kỳ.
• Coil nóng nhẹ khi hoạt động là bình thường.
• Bảo hành chính hãng 12 tháng.
