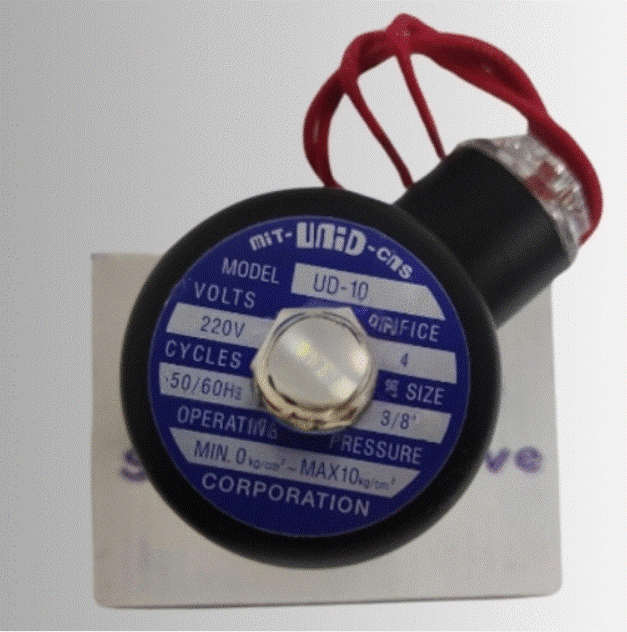

Van điện từ UNI-D UD-10 là model có kích thước 3/8" trong dòng UD series (Universal) của hãng UNI-D (Đài Loan). Đây là lựa chọn lý tưởng khi cần lưu lượng dòng chảy lớn hơn so với UD-8, vẫn giữ được khả năng tác động trực tiếp và kích thước tương đối gọn nhẹ. Van thuộc loại 2/2 way, normally closed (NC - thường đóng), rất phổ biến trong các hệ thống công nghiệp vừa và nhỏ.
1. Đặc điểm nổi bật của van UD-10
- Thân van: Đồng thau đúc nguyên khối (forged brass) – bền chắc, chống ăn mòn tốt.
- Nguyên lý hoạt động: Tác động trực tiếp (direct-acting), không yêu cầu áp suất tối thiểu. Cấp điện → van mở nhanh; mất điện → van đóng tự động nhờ lực lò xo.
- Gioăng kín: NBR tiêu chuẩn (thay thế dễ dàng bằng Viton chịu dầu/nhiệt hoặc PTFE chịu nhiệt cao).
- Coil: IP65 chống nước/bụi, dễ thay, nhiều kiểu (iron case, waterproof, DIN plug).
- Kết nối: Ren trong 3/8" (BSP/NPT/PT).
- Ưu điểm: Lưu lượng cao hơn, vận hành ổn định, bảo trì đơn giản, giá trị kinh tế cao – phù hợp cho nhiều ứng dụng thực tế.
Van điện từ UNID UD-08 - Size: DN08, 1/4 inch, phi 13
(Hình thực tế và sơ đồ kỹ thuật dòng UD, bao gồm UD-10)
2. Thông số kỹ thuật chi tiết (UD-10)
Dựa trên catalog chính hãng UNI-D:
| Thông số | Giá trị (các biến thể orifice) |
|---|---|
| Model | UD-10 |
| Kích thước ren | 3/8" (DN10) |
| Orifice | 4 mm / 8 mm |
| Hệ số dòng chảy (Cv) | 0.58 / 0.79 |
| Áp suất làm việc | 0~10 bar (4mm) / 0~3 bar (8mm) |
| Nhiệt độ lưu chất | -5°C ~ +80°C (phiên bản H lên +130°C) |
| Chân không | 0 ~ 10⁻³ Torr |
| Điện áp coil | AC220V, AC110V, DC24V, DC12V, AC24V... |
| Kích thước (mm) | L=53, H=75~90, D=48 |
| Trọng lượng | Khoảng 0.53 ~ 0.65 kg |
| Chất liệu chính | Thân: Đồng thau Lõi: Inox Gioăng: NBR/Viton |
Phiên bản UD-10H: Orifice nhỏ (ví dụ 2 mm), chịu áp suất cao (đến 20 bar) và nhiệt độ lên +130°C – dùng cho môi trường đòi hỏi cao hơn.
3. Cấu tạo van UD-10
- Thân van đồng thau với cổng vào (IN) và ra (OUT).
- Cuộn coil điện từ (phần trên, dễ tháo lắp).
- Lõi van inox chuyển động + lò xo hồi vị.
- Gioăng kín (plug) chịu mài mòn.
- Ống dẫn từ (tube) inox chắc chắn.
Kích thước lớn hơn UD-8 một chút nhưng vẫn rất gọn, dễ lắp đặt trong không gian hạn chế.
4. Ứng dụng thực tế của UD-10
- Hệ thống khí nén: Điều khiển xy lanh cỡ trung bình, van phân phối khí.
- Hệ thống nước: Tưới tiêu tự động quy mô vừa, máy rửa công nghiệp, cấp nước cho thiết bị sản xuất.
- Dầu nhẹ & gas: Hệ thống bôi trơn tự động, điều khiển gas nhẹ.
- Máy móc công nghiệp: Thiết bị đóng gói, dây chuyền sản xuất, máy CNC, máy nông nghiệp, thiết bị xử lý nước.
- Tự động hóa: Tích hợp với PLC, cảm biến trong các nhà máy vừa và nhỏ.
UD-10 là “cầu nối” lý tưởng giữa kích thước nhỏ (UD-8) và kích thước lớn hơn (UW series).
5. Phiên bản & Phụ kiện
- UD-10H: Chịu nhiệt và áp suất cao.
- Coil thay thế: Đa dạng điện áp và kiểu đấu dây (DIN connector tiện lợi).
- Bộ sửa chữa: Lõi van, gioăng, spring – sẵn hàng, thay nhanh.
- Tùy chỉnh: Gioăng Viton, coil DC24V an toàn, kết nối đặc biệt theo yêu cầu.
6. So sánh nhanh dòng UD
- UD-6 (1/8"): Siêu nhỏ, lưu lượng thấp.
- UD-8 (1/4"): Phổ biến nhất, cân bằng.
- UD-10 (3/8"): Lưu lượng cao hơn, áp dụng cho hệ thống cần dòng chảy mạnh hơn.
