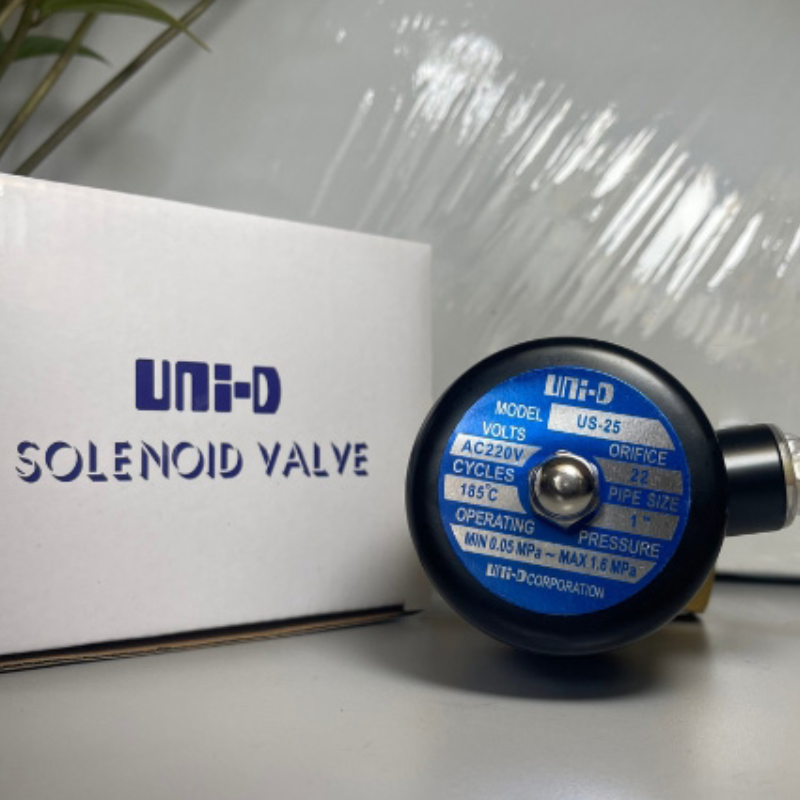

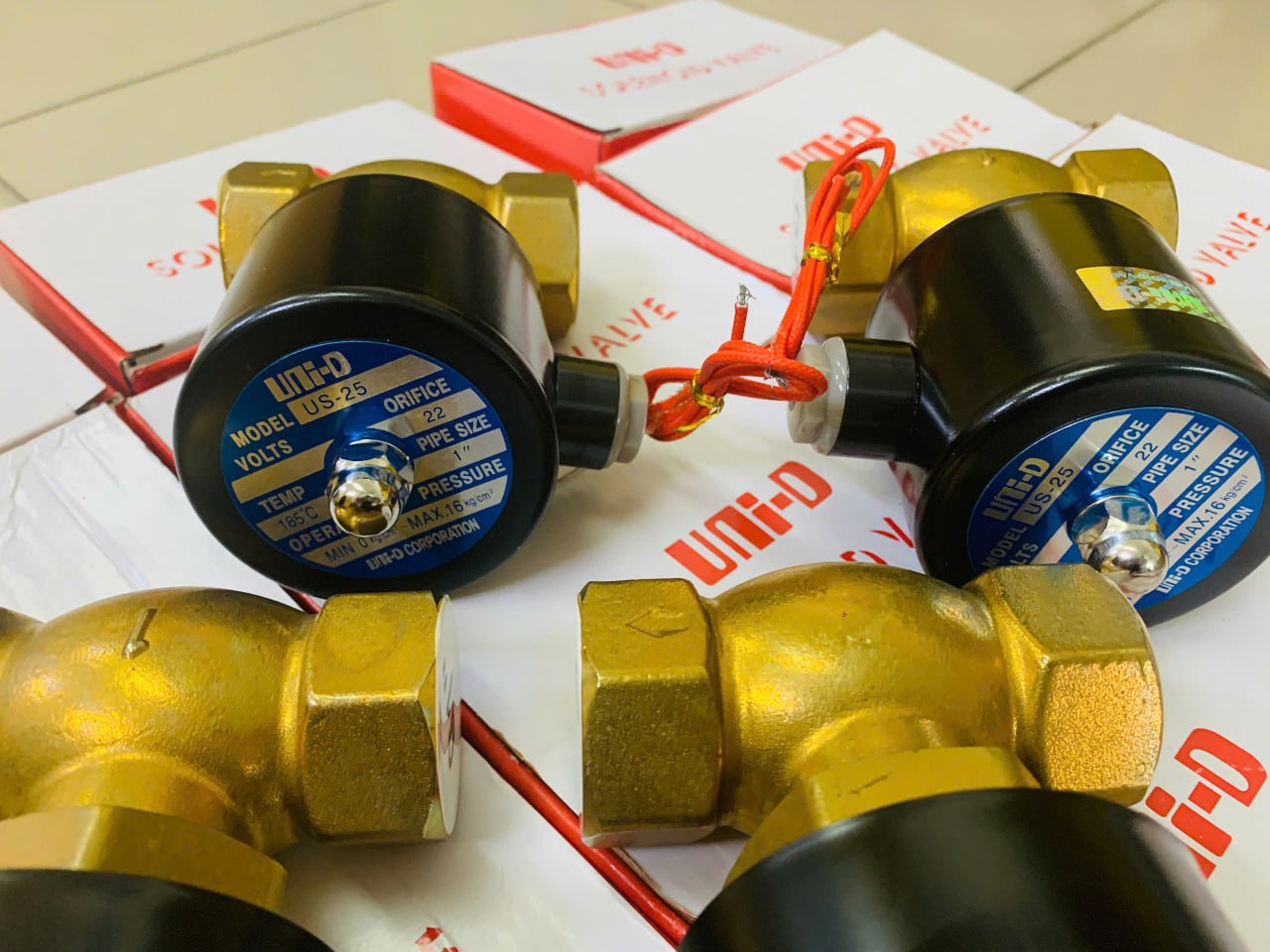

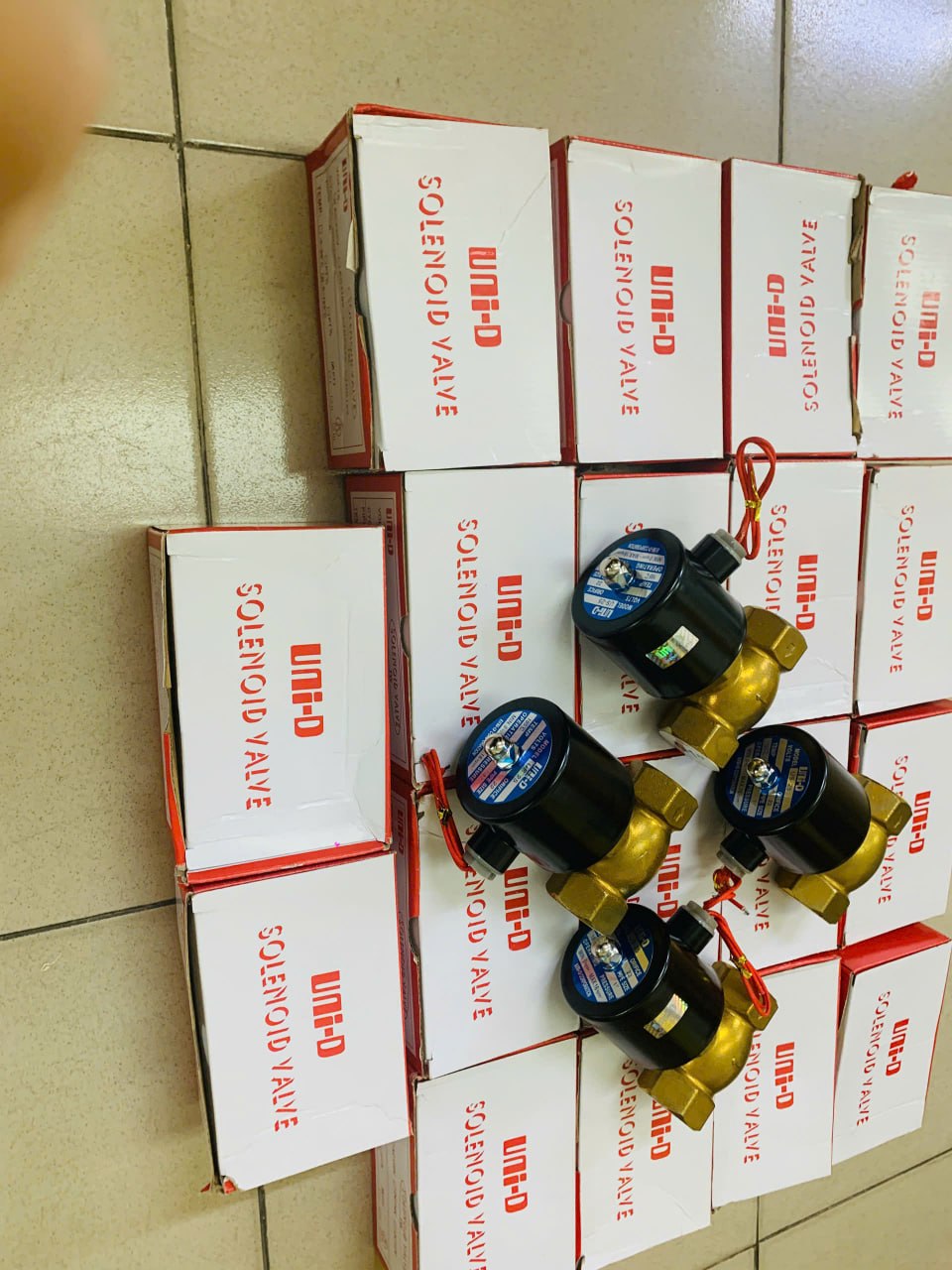

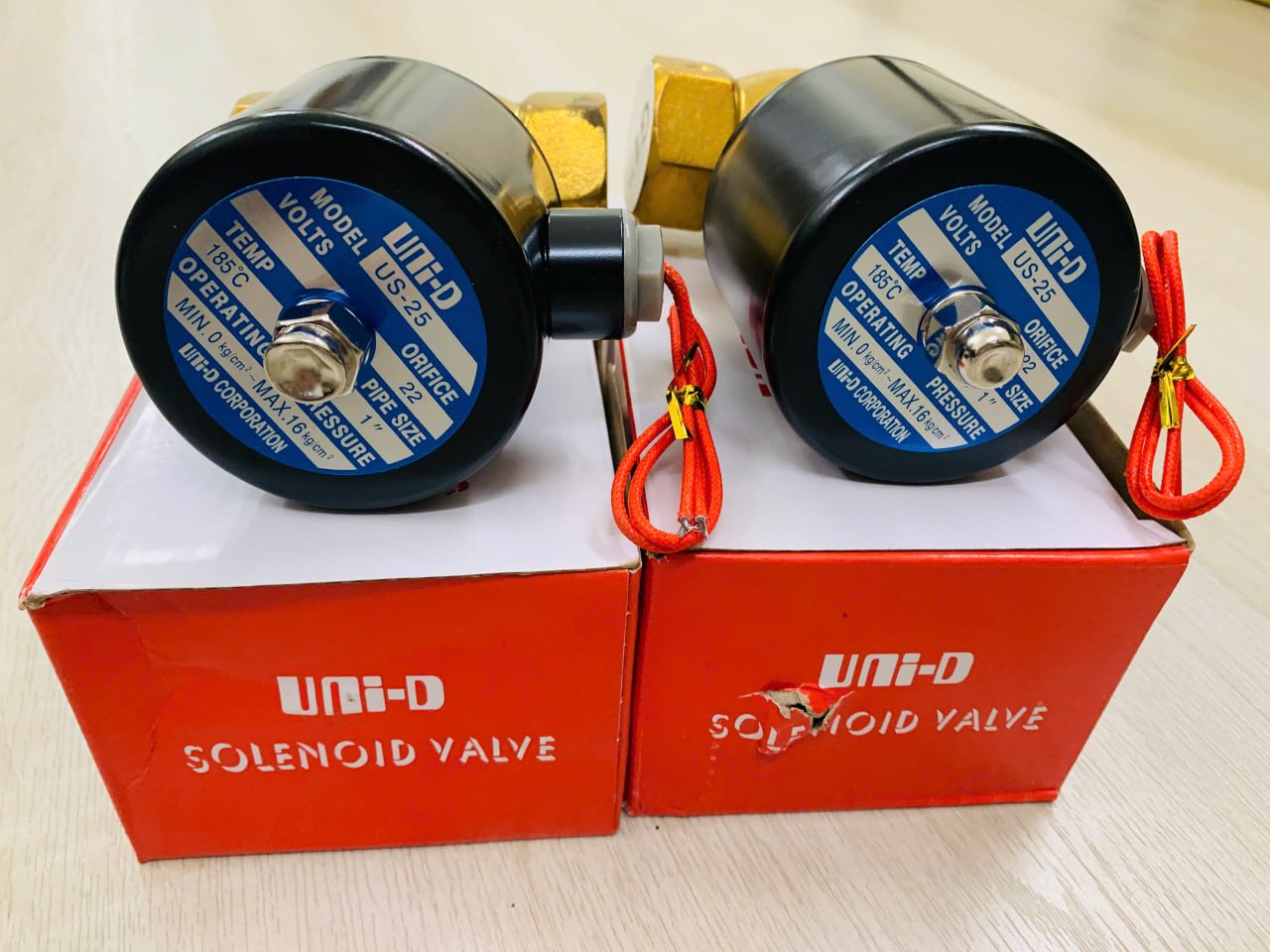

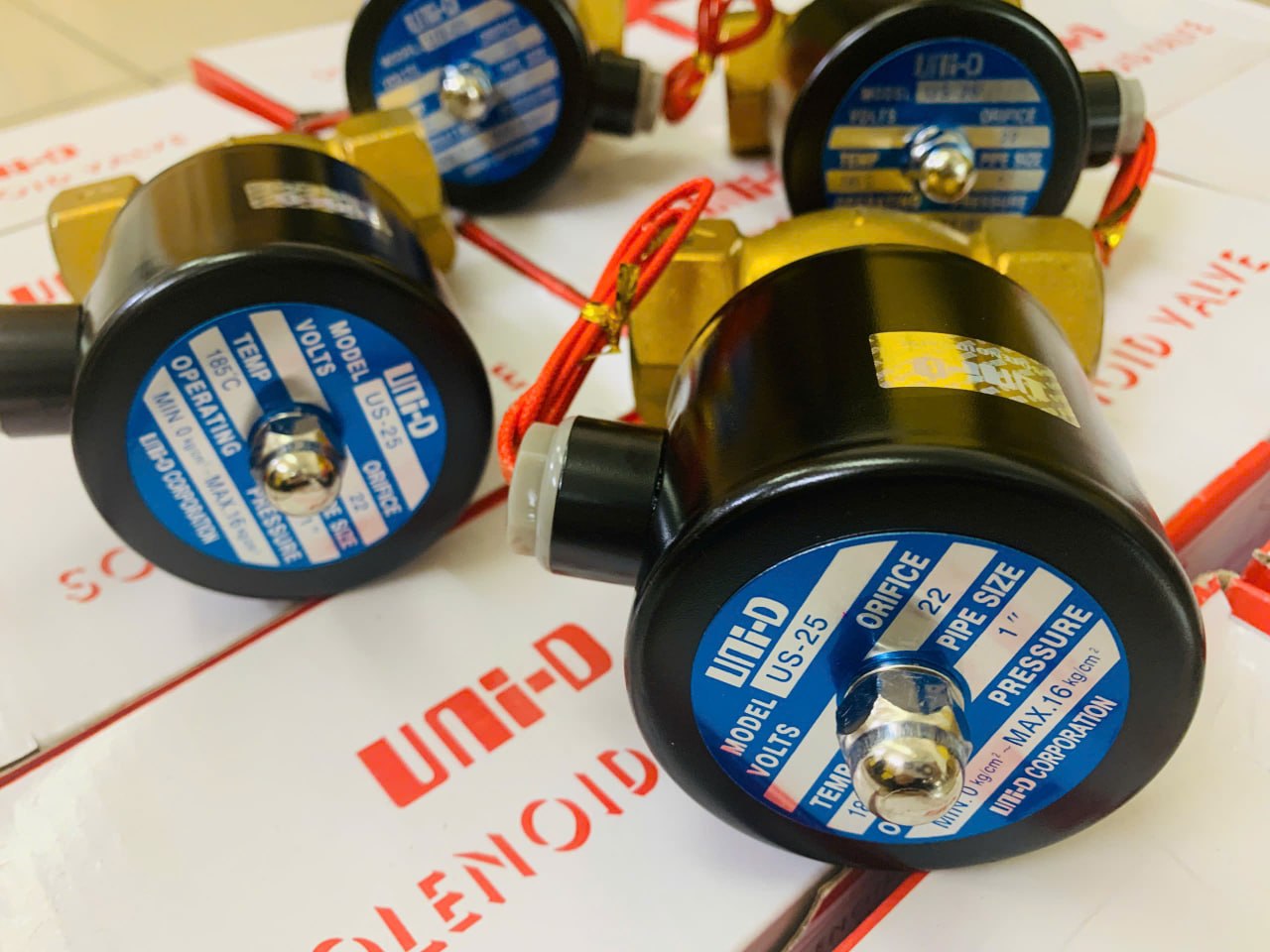

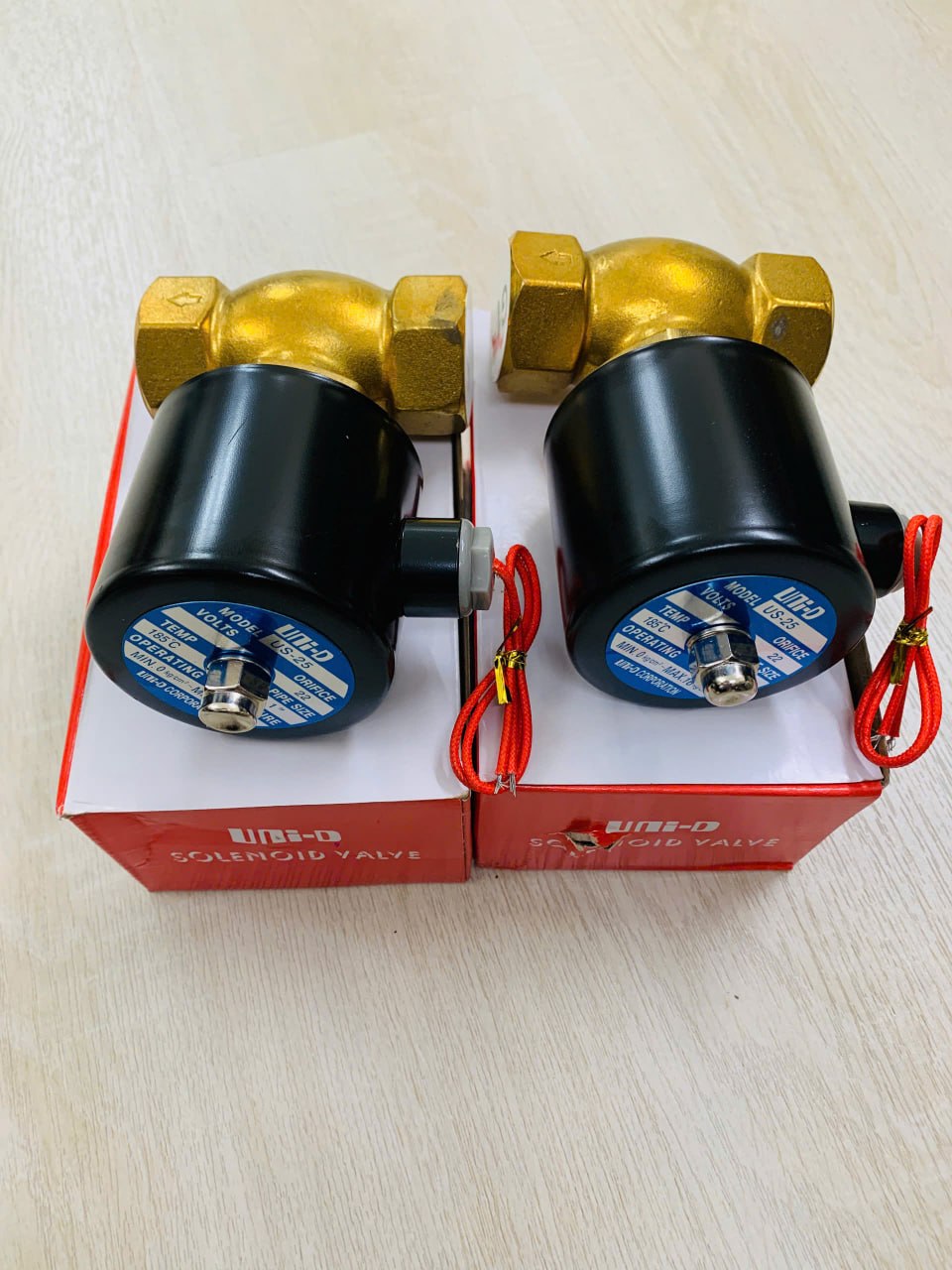

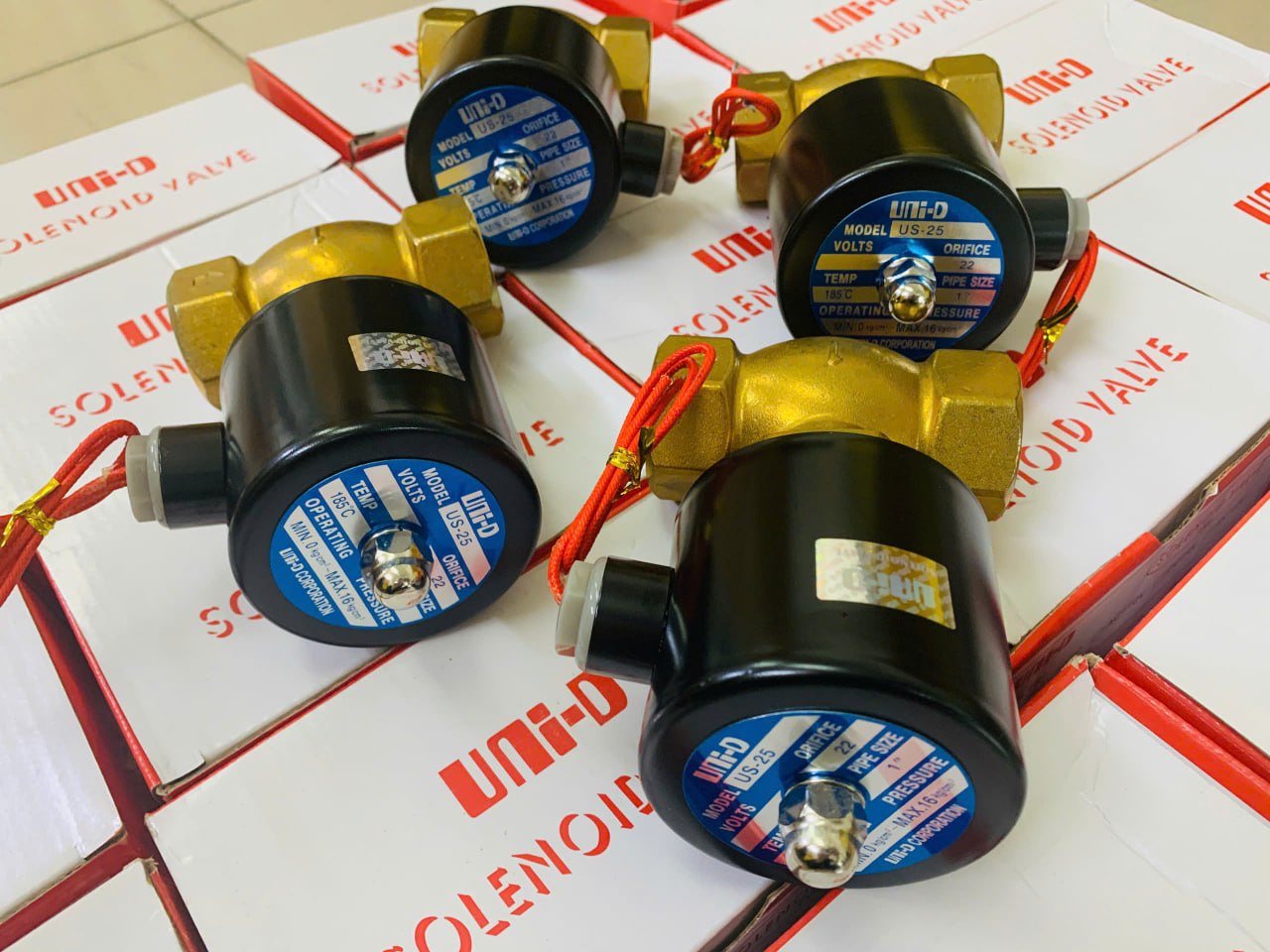

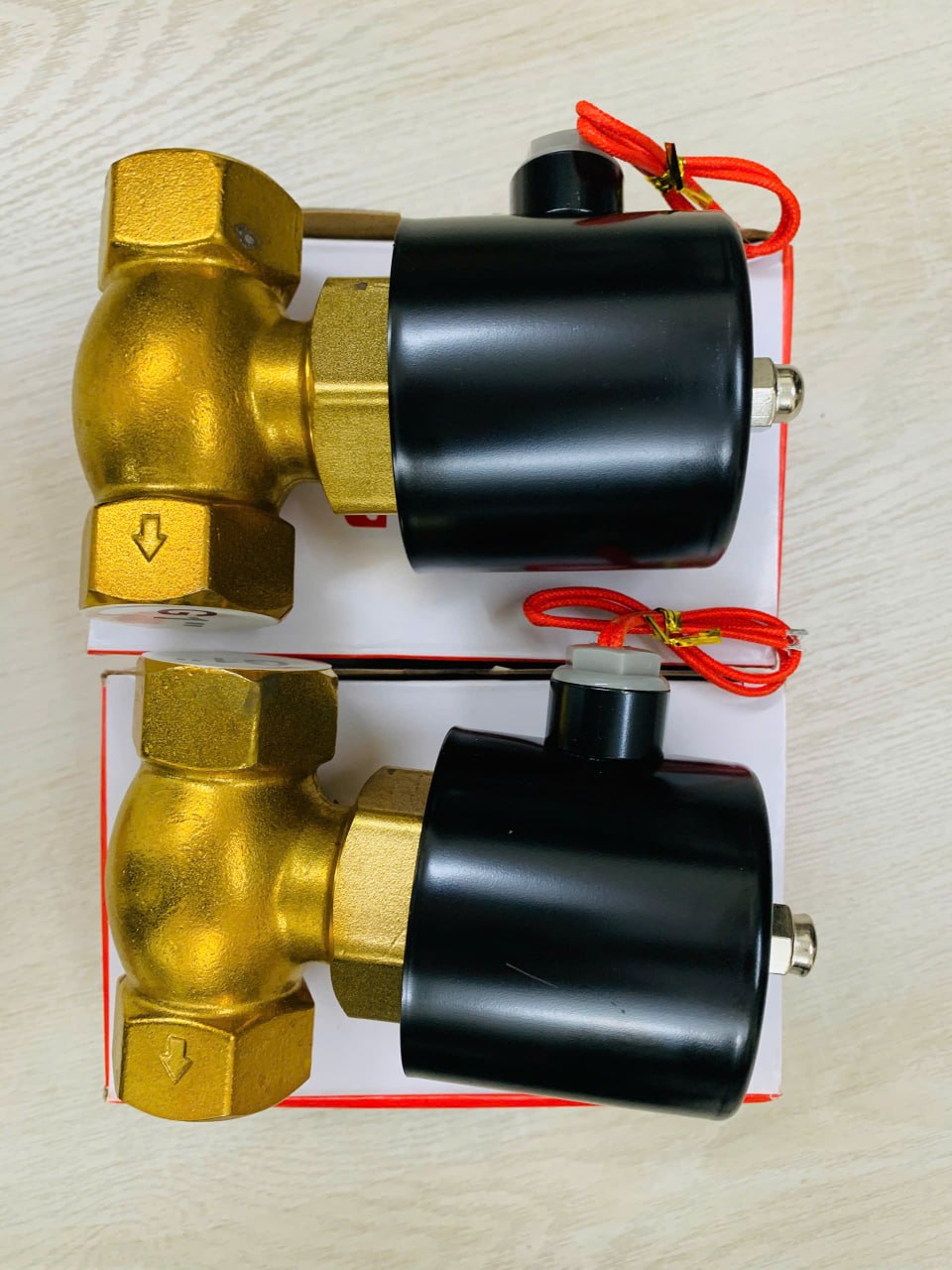

Van điện từ UNI-D US-25 là model 1" (DN25, phi 34mm) trong dòng US series (High Temperature) của hãng UNI-D (Đài Loan). Đây là van solenoid 2/2 way, normally closed (NC - thường đóng), chuyên dùng cho hơi nước nóng, nước nóng và lưu chất nhiệt độ cao. Với kích thước lớn hơn, US-25 cung cấp lưu lượng dòng chảy mạnh mẽ, phù hợp cho các hệ thống công nghiệp quy mô trung bình đến lớn. Van sử dụng cấu trúc pilot-operated piston kết hợp gioăng PTFE chịu nhiệt cao.
1. Đặc điểm nổi bật của van US-25
- Thân van: Đồng thau đúc nguyên khối (forged brass) – chắc chắn, chịu áp và nhiệt tốt.
- Gioăng kín: PTFE (Teflon) hard seal – chịu nhiệt đến 180°C, giảm rò rỉ hiệu quả.
- Nguyên lý hoạt động: Pilot-operated, lưu lượng lớn, vận hành ổn định và êm ái.
- Coil: IP65 chống nước/bụi, chịu nhiệt, dễ dàng thay thế.
- Kết nối: Ren trong 1" (BSP/NPT/PT).
- Ưu điểm: Lưu lượng cao, độ bền vượt trội với hơi nóng, giá trị kinh tế tốt, bảo trì đơn giản.
2. Thông số kỹ thuật chi tiết (US-25)
Dựa trên catalog chính hãng UNI-D:
| Thông số | Giá trị |
|---|---|
| Model | US-25 |
| Kích thước ren | 1" (DN25, phi 34mm) |
| Orifice | ~25 mm |
| Hệ số dòng chảy (Cv) | ~10 - 12 (lớn hơn đáng kể so với US-20) |
| Áp suất làm việc | 0.5 ~ 10 bar (max ~15 bar tùy cấu hình) |
| Nhiệt độ lưu chất | -5°C ~ +180°C (hơi nước nóng) |
| Điện áp coil | AC220V (phổ biến), AC110V, DC24V, AC380V... |
| Kích thước (mm) | L ≈ 90-94, H ≈ 162, rộng ≈ 26-55 |
| Trọng lượng | Khoảng 2.0 - 2.5 kg |
| Chất liệu chính | Thân: Đồng thau Gioăng: PTFE Lõi: Inox |
Lưu ý:
- Cần áp suất tối thiểu khoảng 0.5 bar để pilot hoạt động tốt.
- Nên lắp strainer/filter trước van để bảo vệ gioăng và piston.
- Lắp coil thẳng đứng (upright).
3. Cấu tạo van US-25
- Thân van đồng thau kích thước lớn.
- Piston pilot + màng PTFE chịu nhiệt cao.
- Cuộn coil mạnh mẽ.
- Lõi van inox và lò xo hồi vị.
- Thiết kế tối ưu cho lưu lượng cao mà vẫn giữ độ kín chặt ở nhiệt độ lớn.
4. Ứng dụng thực tế
- Hệ thống hơi nước: Nồi hơi công suất trung bình/lớn, máy sấy công nghiệp, lò hơi, hệ thống tiệt trùng, dây chuyền thực phẩm & dược phẩm.
- Nước nóng: Cấp nước nóng sản xuất, máy rửa chai lọ, thiết bị xử lý nhiệt.
- Công nghiệp: Máy ép nhựa, dệt may, sấy khô vải, HVAC, khử trùng thiết bị lớn.
- Kết hợp: Dùng cùng van an toàn, bộ lọc khí nén, cảm biến nhiệt độ/áp suất trong nhà máy.
US-25 là lựa chọn mạnh mẽ khi hệ thống cần lưu lượng cao và chịu nhiệt lâu dài.
5. Phiên bản & Phụ kiện
- US series (US-15 → US-50): Tăng dần kích thước và lưu lượng.
- Coil thay thế đa dạng điện áp và kiểu đấu dây.
- Bộ sửa chữa: Piston, PTFE seal, spring – sẵn hàng, thay nhanh chóng.
- Tùy chỉnh: Phiên bản inox hoặc chịu áp cao hơn theo yêu cầu.
6. So sánh nhanh dòng US
- US-15 (1/2"): Lưu lượng nhỏ - trung bình.
- US-20 (3/4"): Lưu lượng trung bình.
- US-25 (1"): Lưu lượng lớn, phù hợp hệ thống quy mô hơn.
