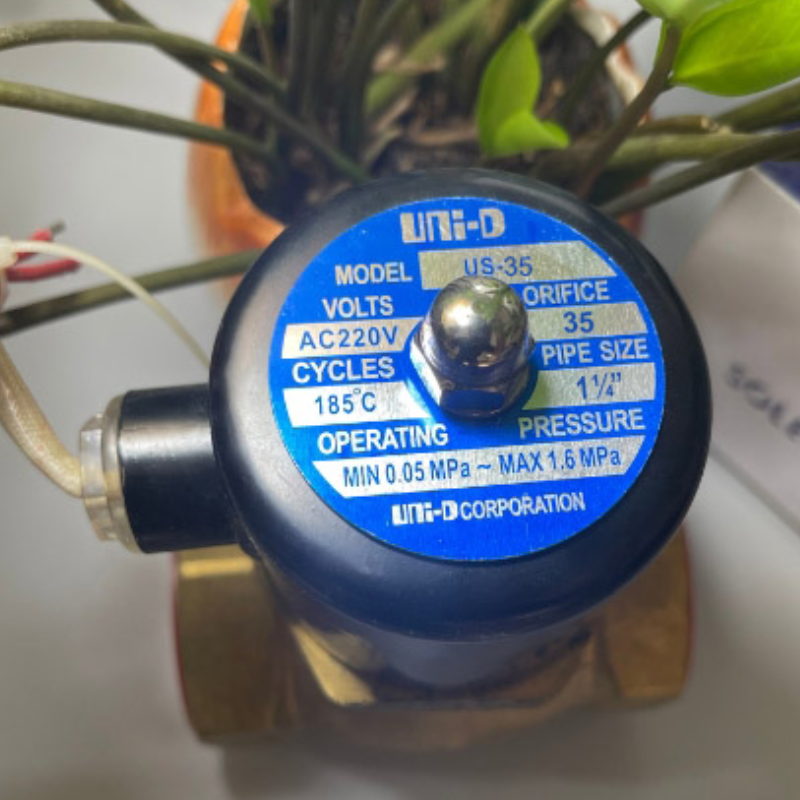

Van điện từ UNI-D US-35 là model 1¼" (DN32, phi 42mm) trong dòng US series (High Temperature) của hãng UNI-D (Đài Loan). Đây là van solenoid 2/2 way, normally closed (NC - thường đóng), chuyên dụng cho hơi nước nóng, nước nóng và các lưu chất có nhiệt độ cao. Với kích thước lớn, US-35 cung cấp lưu lượng rất mạnh, phù hợp cho các hệ thống công nghiệp có nhu cầu dòng chảy lớn. Van sử dụng cấu trúc pilot-operated piston với gioăng PTFE chịu nhiệt cao.
1. Đặc điểm nổi bật của van US-35
- Thân van: Đồng thau đúc nguyên khối (forged brass) – bền chắc, chịu áp suất và nhiệt độ tốt.
- Gioăng kín: PTFE (Teflon) hard seal – chịu nhiệt lên đến 180°C, chống mài mòn hiệu quả với hơi nóng.
- Nguyên lý hoạt động: Pilot-operated, lưu lượng lớn, vận hành ổn định và ít tiếng ồn.
- Coil: IP65 chống nước/bụi, chịu nhiệt, dễ thay thế.
- Kết nối: Ren trong 1¼" (BSP/NPT/PT).
- Ưu điểm: Lưu lượng cao, độ bền vượt trội trong môi trường nhiệt độ cao, dễ bảo trì, giá trị kinh tế cao.
2. Thông số kỹ thuật chi tiết (US-35)

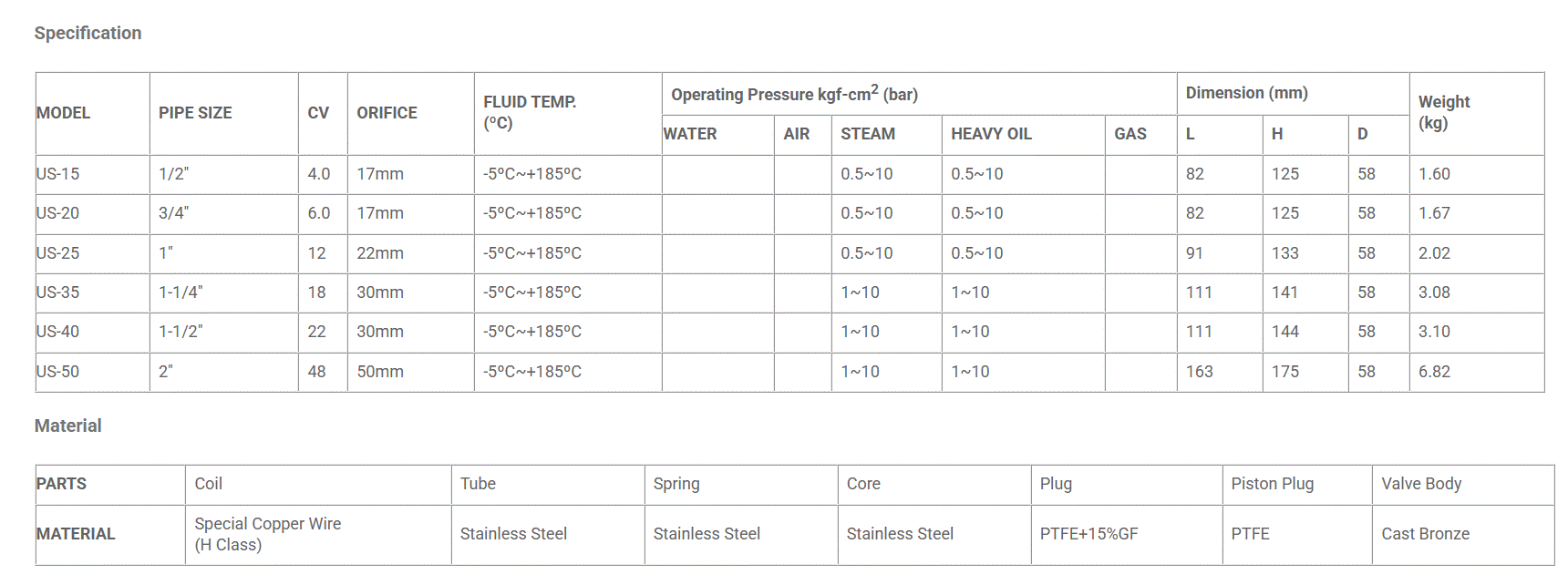

Dựa trên catalog chính hãng UNI-D:
| Thông số | Giá trị |
|---|---|
| Model | US-35 |
| Kích thước ren | 1¼" (DN32, phi 42mm) |
| Orifice | ~35 mm |
| Hệ số dòng chảy (Cv) | ~18 - 20 (rất lớn) |
| Áp suất làm việc | 0.5 ~ 10 bar (max ~15 bar tùy cấu hình) |
| Nhiệt độ lưu chất | -5°C ~ +180°C (hơi nước nóng) |
| Điện áp coil | AC220V (phổ biến), AC110V, DC24V, AC380V... |
| Kích thước (mm) | L ≈ 110-120 (ước tính), H ≈ 170-180, rộng ≈ 60-70 |
| Trọng lượng | Khoảng 3.0 - 4.0 kg |
| Chất liệu chính | Thân: Đồng thau Gioăng: PTFE Lõi: Inox |
Lưu ý:
- Cần áp suất tối thiểu khoảng 0.5 bar để pilot hoạt động hiệu quả.
- Nên lắp strainer/filter trước van để bảo vệ piston và gioăng.
- Lắp coil thẳng đứng (upright). Không phù hợp cho chân không hoặc áp suất rất thấp.
3. Cấu tạo van US-35
- Thân van đồng thau kích thước lớn.
- Piston pilot + màng PTFE chịu nhiệt cao.
- Cuộn coil mạnh mẽ.
- Lõi van inox và lò xo hồi vị.
- Thiết kế tối ưu cho lưu lượng cao mà vẫn đảm bảo kín khít ở nhiệt độ lớn.
4. Ứng dụng thực tế
- Hệ thống hơi nước: Nồi hơi công suất lớn, máy sấy công nghiệp, lò hơi, hệ thống tiệt trùng quy mô lớn.
- Nước nóng: Cấp nước nóng cho sản xuất, thiết bị xử lý nhiệt, máy rửa công nghiệp.
- Công nghiệp: Máy ép nhựa lớn, dệt may, sấy khô, HVAC, khử trùng thiết bị, dây chuyền thực phẩm & dược phẩm.
- Kết hợp: Dùng cùng van an toàn, bộ lọc, cảm biến áp suất/nhiệt độ trong nhà máy.
US-35 rất phù hợp khi hệ thống cần lưu lượng mạnh và chịu nhiệt lâu dài.
5. Phiên bản & Phụ kiện
- US series (US-15 → US-50): Tăng dần kích thước và lưu lượng.
- Coil thay thế đa dạng điện áp và kiểu kết nối (DIN tiện lợi).
- Bộ sửa chữa: Piston, PTFE seal, spring – sẵn hàng, thay nhanh.
- Tùy chỉnh: Phiên bản inox hoặc chịu áp cao hơn theo yêu cầu khách hàng.
6. So sánh nhanh dòng US
- US-20 / US-25: Lưu lượng trung bình.
- US-35: Lưu lượng lớn, phù hợp hệ thống quy mô trung - lớn.
- US-40 / US-50: Dùng cho nhu cầu lưu lượng cực lớn.
