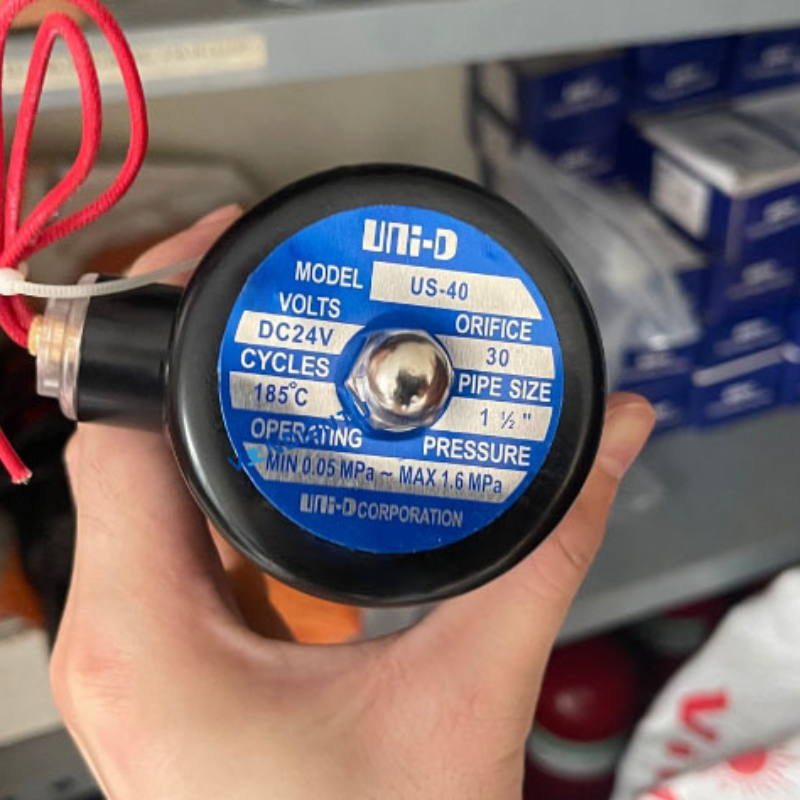

Van điện từ UNI-D US-40 là model 1½" (DN40, phi 48mm) trong dòng US series (High Temperature) của hãng UNI-D (Đài Loan). Đây là van solenoid 2/2 way, normally closed (NC - thường đóng), chuyên dụng cho hơi nước nóng, nước nóng và lưu chất nhiệt độ cao. Với kích thước lớn, US-40 cung cấp lưu lượng rất mạnh mẽ, phù hợp cho các hệ thống công nghiệp quy mô lớn. Van sử dụng cấu trúc pilot-operated piston kết hợp gioăng PTFE chịu nhiệt cao.
1. Đặc điểm nổi bật của van US-40
- Thân van: Đồng thau đúc nguyên khối (forged brass) – chắc chắn, chịu áp suất và nhiệt độ tốt.
- Gioăng kín: PTFE (Teflon) hard seal – chịu nhiệt lên đến 180°C, chống mài mòn và rò rỉ hiệu quả.
- Nguyên lý hoạt động: Pilot-operated, lưu lượng lớn, vận hành ổn định và đáng tin cậy.
- Coil: IP65 chống nước/bụi, chịu nhiệt, dễ thay thế.
- Kết nối: Ren trong 1½" (BSP/NPT/PT).
- Ưu điểm: Lưu lượng cao, độ bền vượt trội trong môi trường hơi nóng, bảo trì đơn giản, hiệu suất kinh tế cao.
2. Thông số kỹ thuật chi tiết (US-40)
Dựa trên catalog chính hãng UNI-D:
| Thông số | Giá trị |
|---|---|
| Model | US-40 |
| Kích thước ren | 1½" (DN40, phi 48mm) |
| Orifice | ~40 mm |
| Hệ số dòng chảy (Cv) | ~25 - 28 (rất lớn) |
| Áp suất làm việc | 0.5 ~ 10 bar (max ~15 bar tùy cấu hình) |
| Nhiệt độ lưu chất | -5°C ~ +180°C (hơi nước nóng) |
| Điện áp coil | AC220V (phổ biến), AC110V, DC24V, AC380V... |
| Kích thước (mm) | L ≈ 120-130 (ước tính), H ≈ 180-190, rộng ≈ 70-80 |
| Trọng lượng | Khoảng 4.5 - 5.5 kg |
| Chất liệu chính | Thân: Đồng thau Gioăng: PTFE Lõi: Inox |
Lưu ý:
- Cần áp suất tối thiểu khoảng 0.5 bar để pilot hoạt động tốt.
- Nên lắp strainer/filter trước van để bảo vệ gioăng và piston.
- Lắp coil thẳng đứng (upright). Không khuyến cáo cho chân không hoặc áp suất rất thấp.
3. Cấu tạo van US-40
- Thân van đồng thau kích thước lớn.
- Piston pilot + màng PTFE chịu nhiệt cao.
- Cuộn coil mạnh mẽ.
- Lõi van inox và lò xo hồi vị.
- Thiết kế tối ưu cho lưu lượng cao, kín khít tốt ở nhiệt độ lớn.
4. Ứng dụng thực tế
- Hệ thống hơi nước: Nồi hơi công suất lớn, máy sấy công nghiệp, lò hơi, hệ thống tiệt trùng quy mô lớn.
- Nước nóng: Cấp nước nóng sản xuất, thiết bị xử lý nhiệt, máy rửa công nghiệp lớn.
- Công nghiệp: Máy ép nhựa lớn, dệt may, sấy khô, HVAC, khử trùng thiết bị, dây chuyền thực phẩm & dược phẩm.
- Kết hợp: Dùng cùng van an toàn, bộ lọc khí nén, cảm biến áp suất/nhiệt độ trong nhà máy.
US-40 là giải pháp mạnh mẽ cho các hệ thống đòi hỏi lưu lượng cao và chịu nhiệt lâu dài.
5. Phiên bản & Phụ kiện
- US series (US-15 → US-50): Tăng dần kích thước và lưu lượng.
- Coil thay thế đa dạng điện áp và kiểu kết nối.
- Bộ sửa chữa: Piston, PTFE seal, spring – sẵn hàng, thay nhanh.
- Tùy chỉnh: Phiên bản inox hoặc chịu áp cao hơn theo yêu cầu.
6. So sánh nhanh dòng US
- US-25 / US-35: Lưu lượng trung bình - lớn.
- US-40: Lưu lượng rất lớn, phù hợp hệ thống quy mô lớn.
- US-50: Dùng cho nhu cầu cực lớn (2").
LIÊN HỆ ĐỂ ĐƯỢC TƯ VẤN MIỄN PHÍ :
0902 747 188 - 0938 616 002 : kd.hoaiduc@gmail.com
