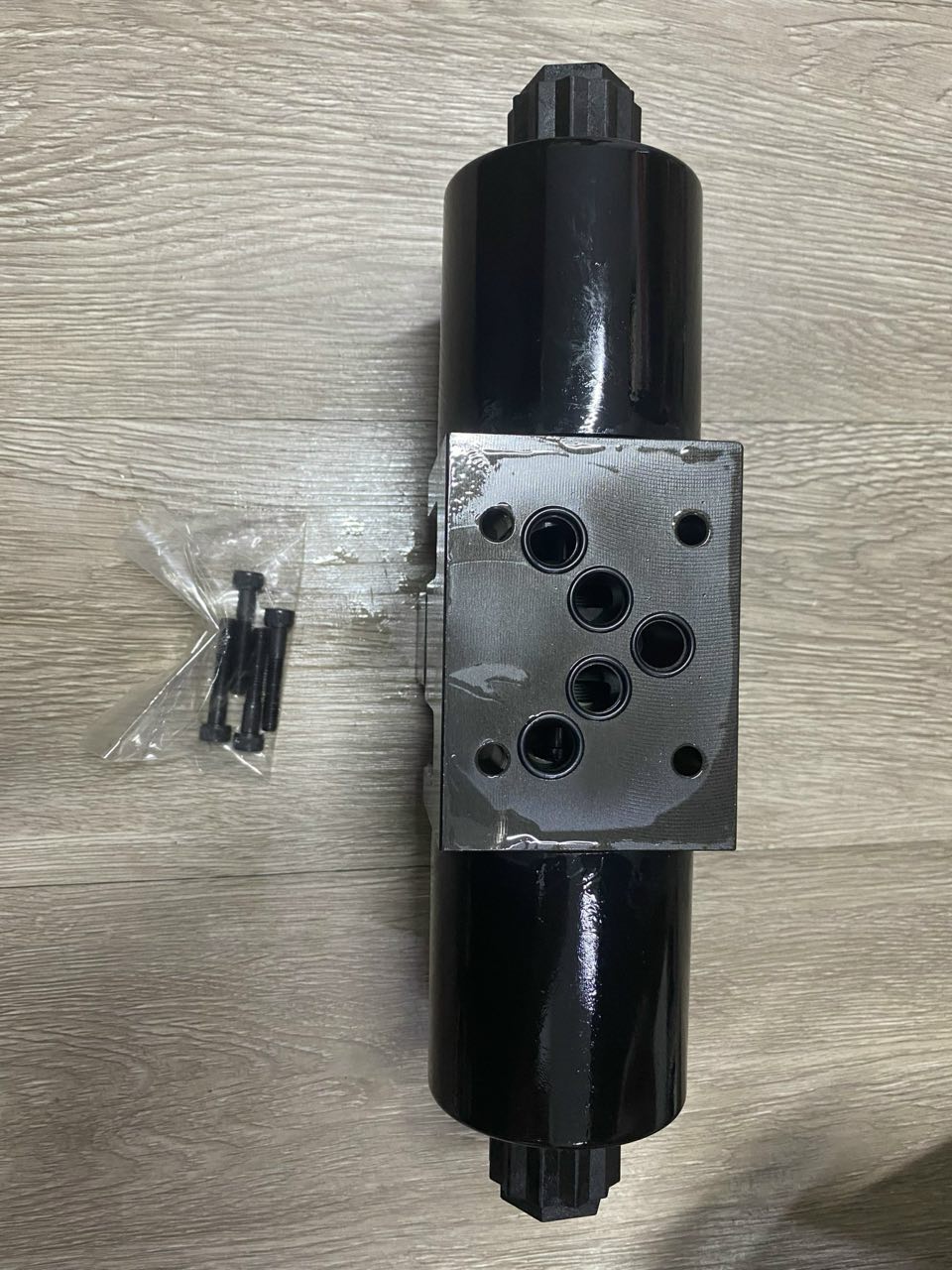

Van Thủy Lực Camel Model WH-G03 (High Flow Type Solenoid Operated Directional Valve) là dòng van điện từ lưu lượng cao kích thước lớn hơn của hãng Camel Precision (CML - Đài Loan). Đây là lựa chọn lý tưởng cho các hệ thống thủy lực công suất lớn, yêu cầu lưu lượng cao, chuyển mạch nhanh và chịu áp suất tốt.
Đặc điểm nổi bật của dòng WH-G03
- Kích thước: G03 (Nominal dia. 3/8" hoặc 9mm) – tương đương CETOP 5 / ISO 05 / NFPA D05 / DIN NG10.
- Áp suất làm việc tối đa: 210 bar.
- Áp suất ngược (tank line back pressure) tối đa: 100 bar.
- Lưu lượng danh định: 120 LPM (cao hơn rõ rệt so với G02).
- Tốc độ chuyển mạch: Nhanh, êm, ít va đập, tiếng ồn thấp.
- Thiết kế: Solenoid ướt (wet type), coil dễ thay, đèn LED chỉ hướng chuyển động. Chịu điện áp dao động ±10%.
- Tiêu chuẩn: ISO, CETOP, NFPA, DIN → dễ thay thế, lắp đặt.
- Ưu điểm: Kênh đôi giảm điện trở, hiệu suất cao; coil chống nước/bụi; độ bền cao, phù hợp máy nặng.

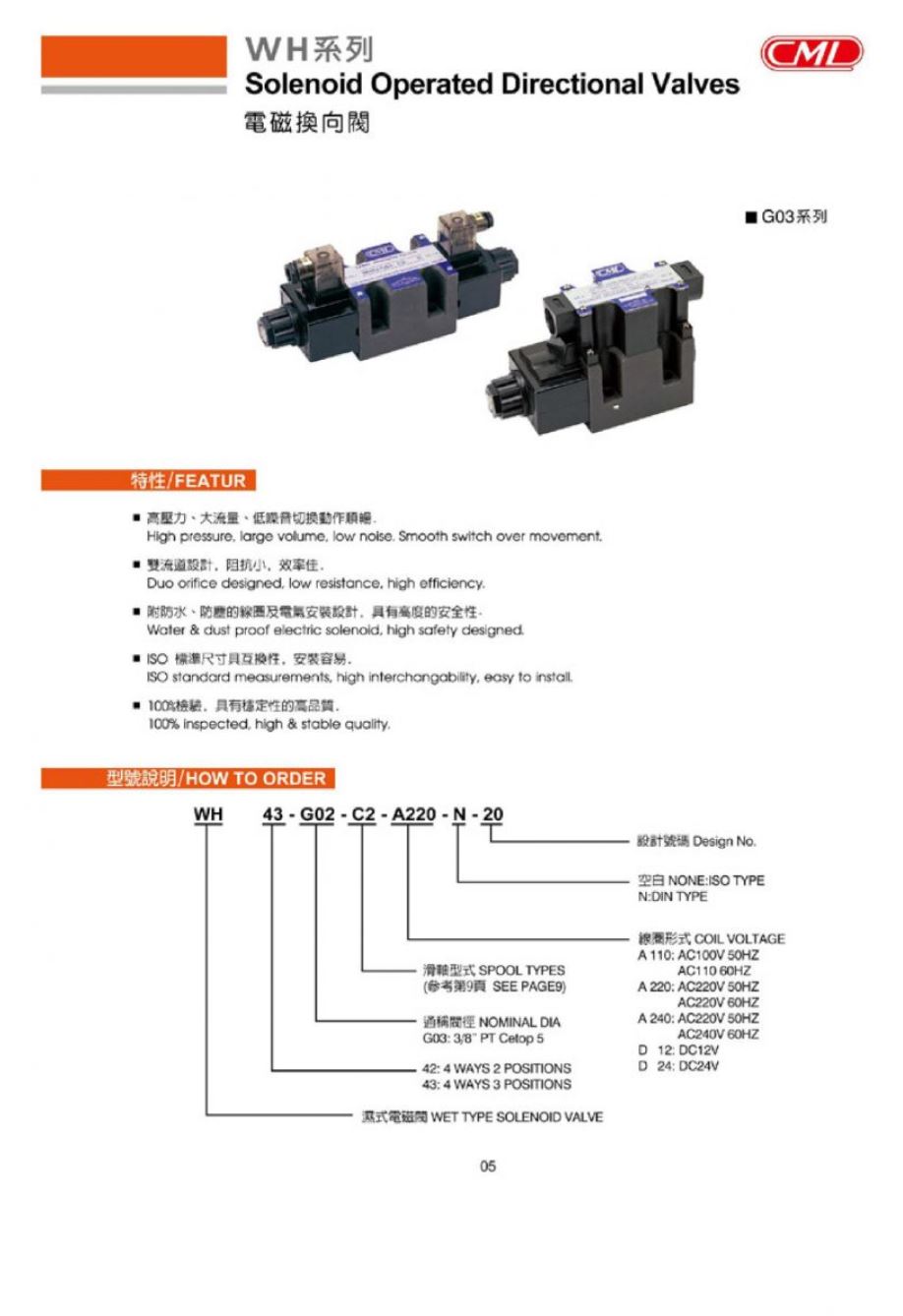

Cấu trúc mã model (How to Order)

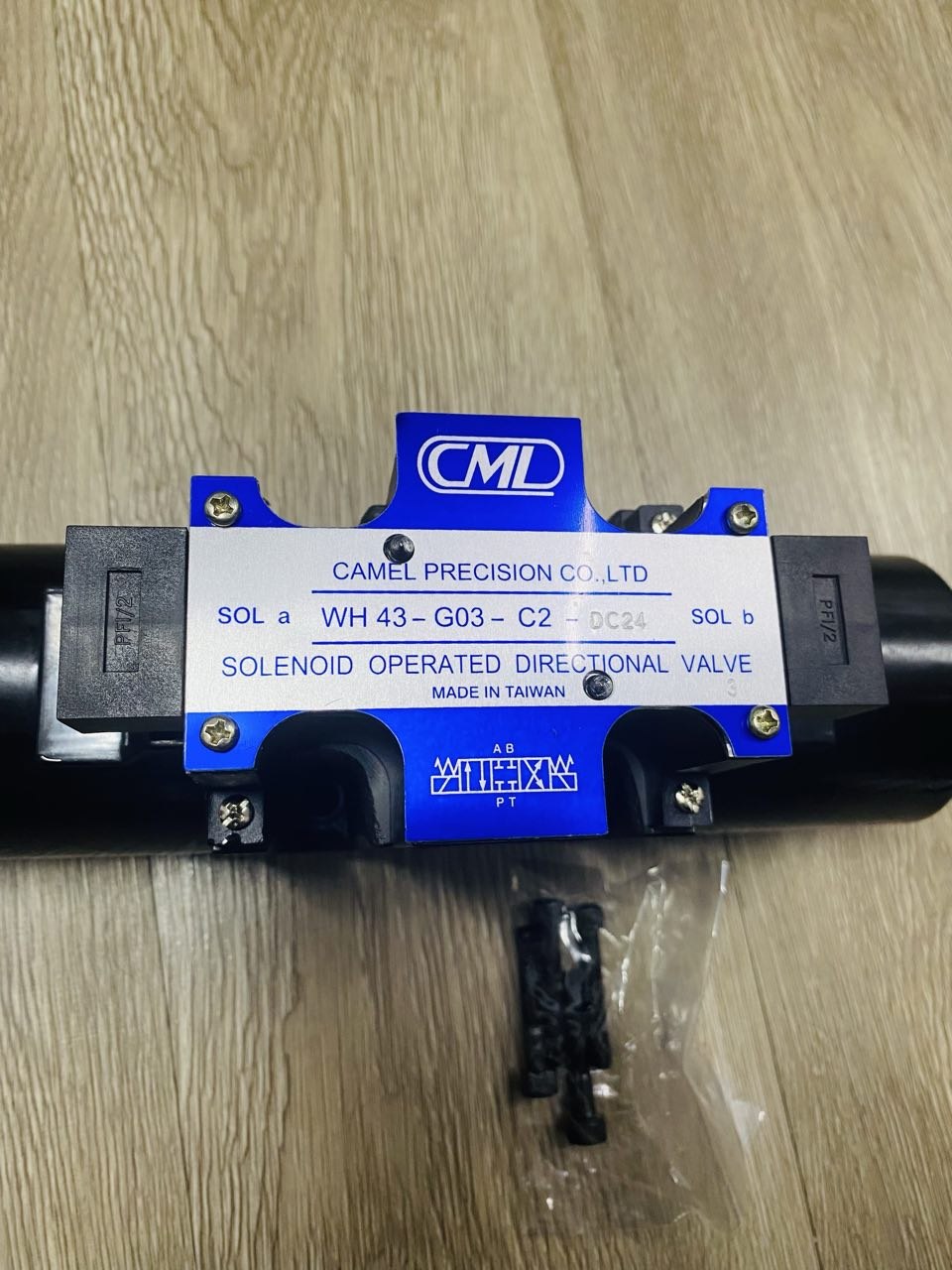

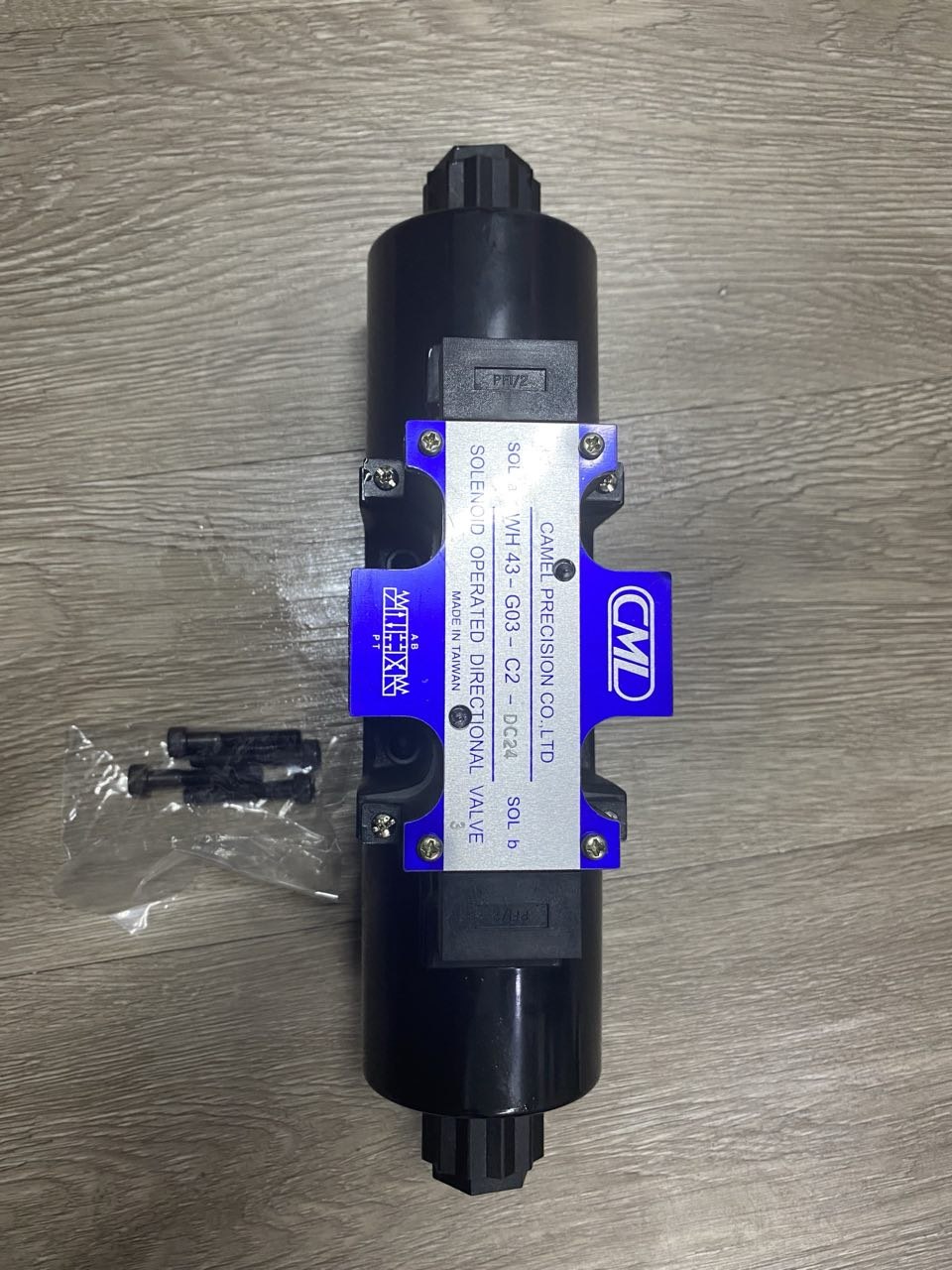

Ví dụ: WH43-G03-C2-A220-N
- WH: High Flow Type.
- 4/3: 42 = 4 ways 2 positions; 43 = 4 ways 3 positions.
- G03: Kích thước G03.
- C2 / B2 / C4...: Loại spool.
- A220 / D24...: Điện áp coil (AC220V, DC24V...).
- N: DIN connector (socket với đèn LED).
Điện áp coil phổ biến: A110, A220, A240 (AC); D12, D24 (DC).

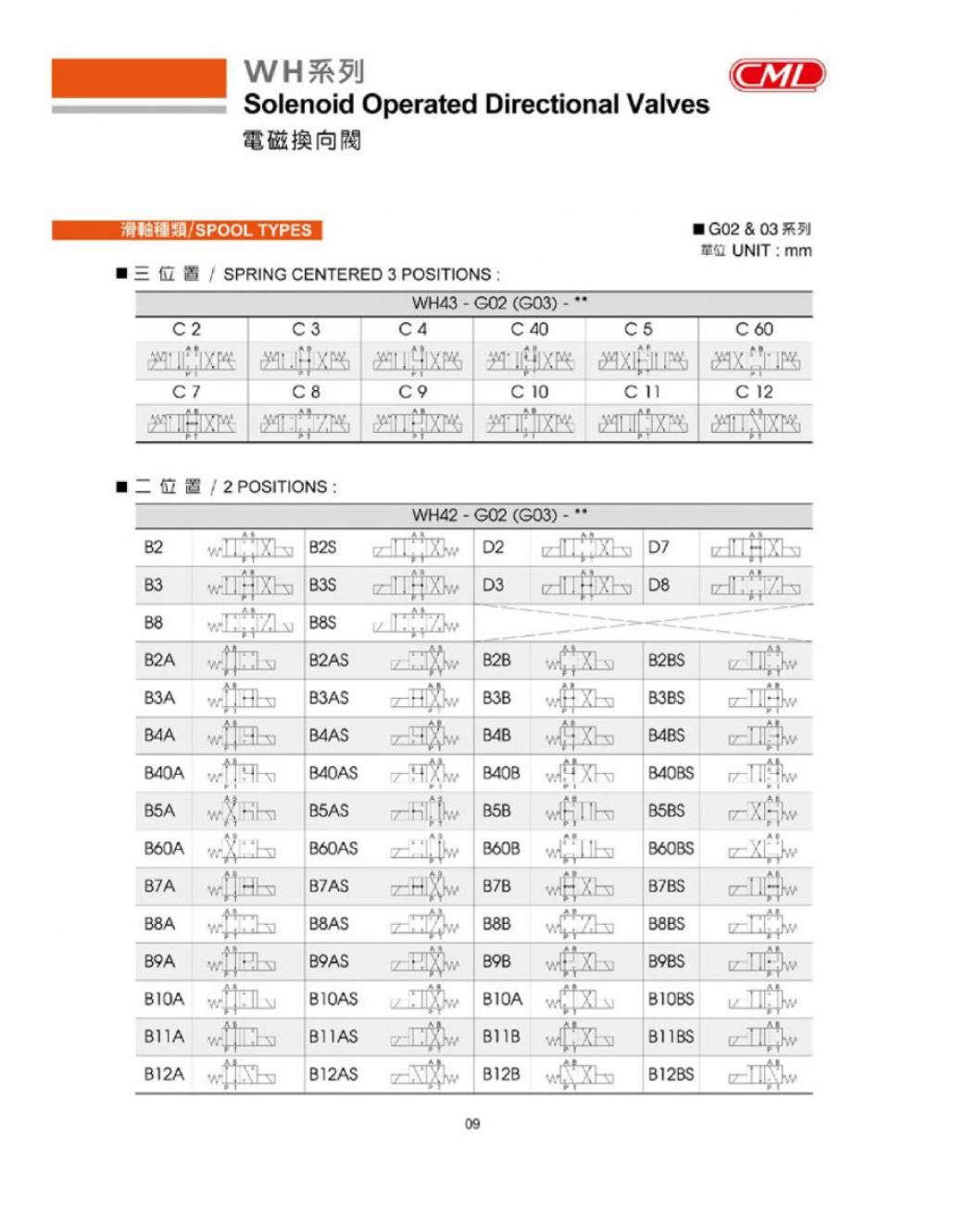

Các loại Spool phổ biến
Giống dòng G02 nhưng áp dụng cho lưu lượng lớn hơn: C2 (closed center), C4 (tandem), C9/C60 (motor), B2/D2 (2 positions)...
Các model WH-G03 thông dụng nhất (tại Việt Nam & quốc tế)
Dưới đây là danh sách các model phổ biến và hay gặp:
1. Dòng 4/3 positions (Spring Centered) – Phổ biến nhất
- WH43-G03-C2-A220-N → Spool C2 (closed center)
- WH43-G03-C2-D24-N
- WH43-G03-C2-A240-N
- WH43-G03-C4-A220-N / -D24-N → Spool C4 (tandem)
- WH43-G03-C4-A110-N
- WH43-G03-C60-A220-N / -D24-N → Spool C60 (motor)
- WH43-G03-C9-A220-N
- WH43-G03-C5-A220-N
2. Dòng 4/2 positions (No Spring / Spring Offset)
- WH42-G03-B2-A220-N → Spool B2 (rất phổ biến)
- WH42-G03-B2-D24-N
- WH42-G03-B2-A240-N
- WH42-G03-B2B-A240-N (reverse assembly)
- WH42-G03-B3-A110-N / -A240-N
- WH42-G03-D2-A220-N
Các model khác hay gặp
- WH43-G03-C2-A110-N
- WH43-G03-C4-D24-N
- WH42-G03-B2B-D24-N
- WH43-G03-C60-A110-N
- WH43-G03-C9-D24-N
Bảng so sánh spool thông dụng (áp dụng cho G03)
| Spool | Số vị trí | Đặc điểm chính | Ứng dụng phổ biến |
|---|---|---|---|
| C2 | 4/3 | Closed center (tất cả kín) | Xi lanh đôi, giữ vị trí |
| C4 | 4/3 | Tandem (P→T trung tâm) | Pump unload, hệ thống liên tục |
| C60/C9 | 4/3 | Motor spool | Động cơ thủy lực (bi-directional) |
| B2 | 4/2 | Spring offset | Chuyển mạch nhanh 2 vị trí |
| B3 | 4/2 | Spring offset (biến thể) | Tùy mạch đặc biệt |

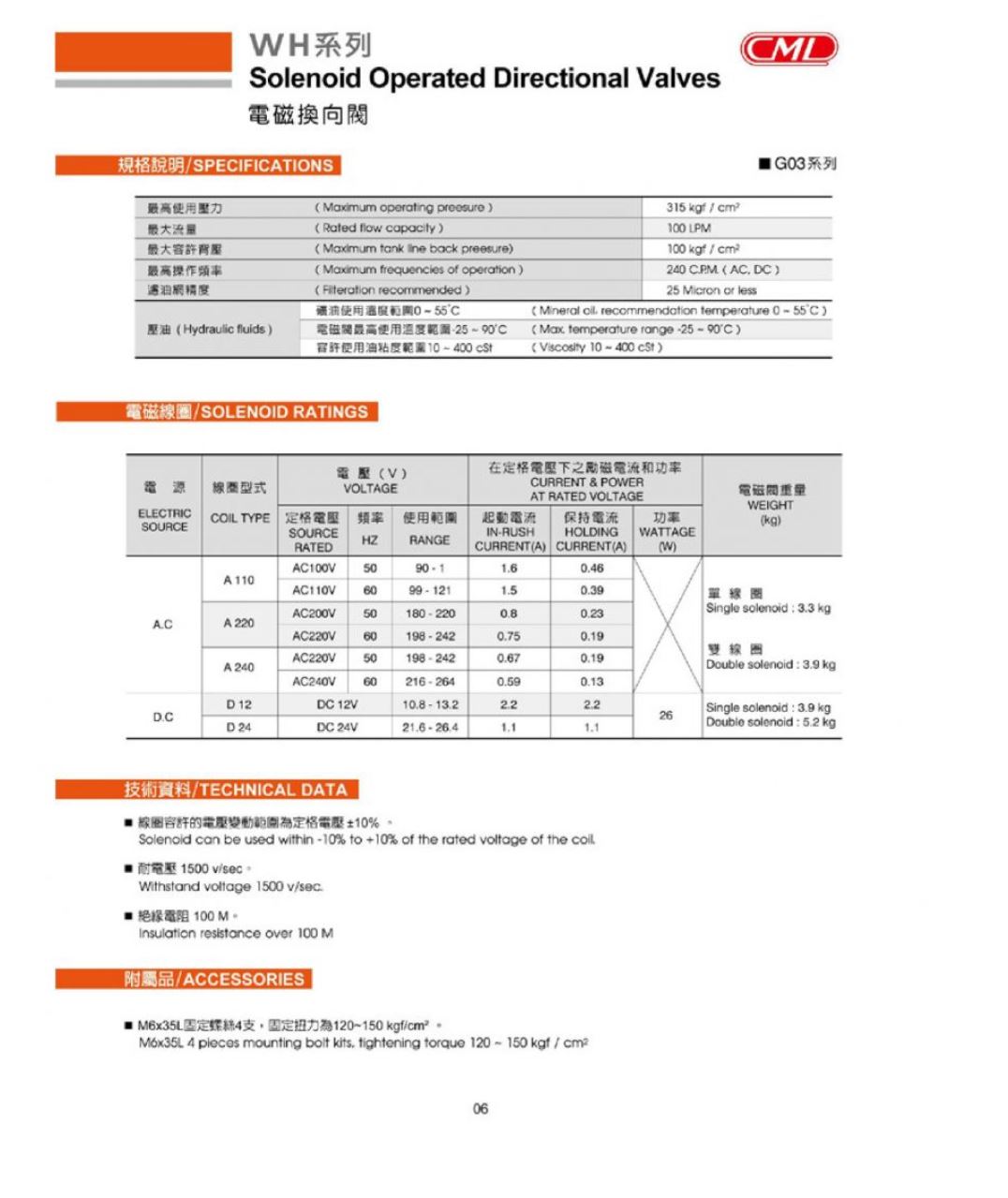

Thông số kỹ thuật chính (WH-G03)
- Max. operating pressure: 210 bar.
- Rated flow: 120 LPM.
- Max. tank back pressure: 100 bar.
- Filtration: 25 micron or finer.
- Fluid: Dầu khoáng (10-400 cSt, 5-60°C).
- Trọng lượng: Single solenoid ~3.3 kg; Double ~3.9-5.2 kg.

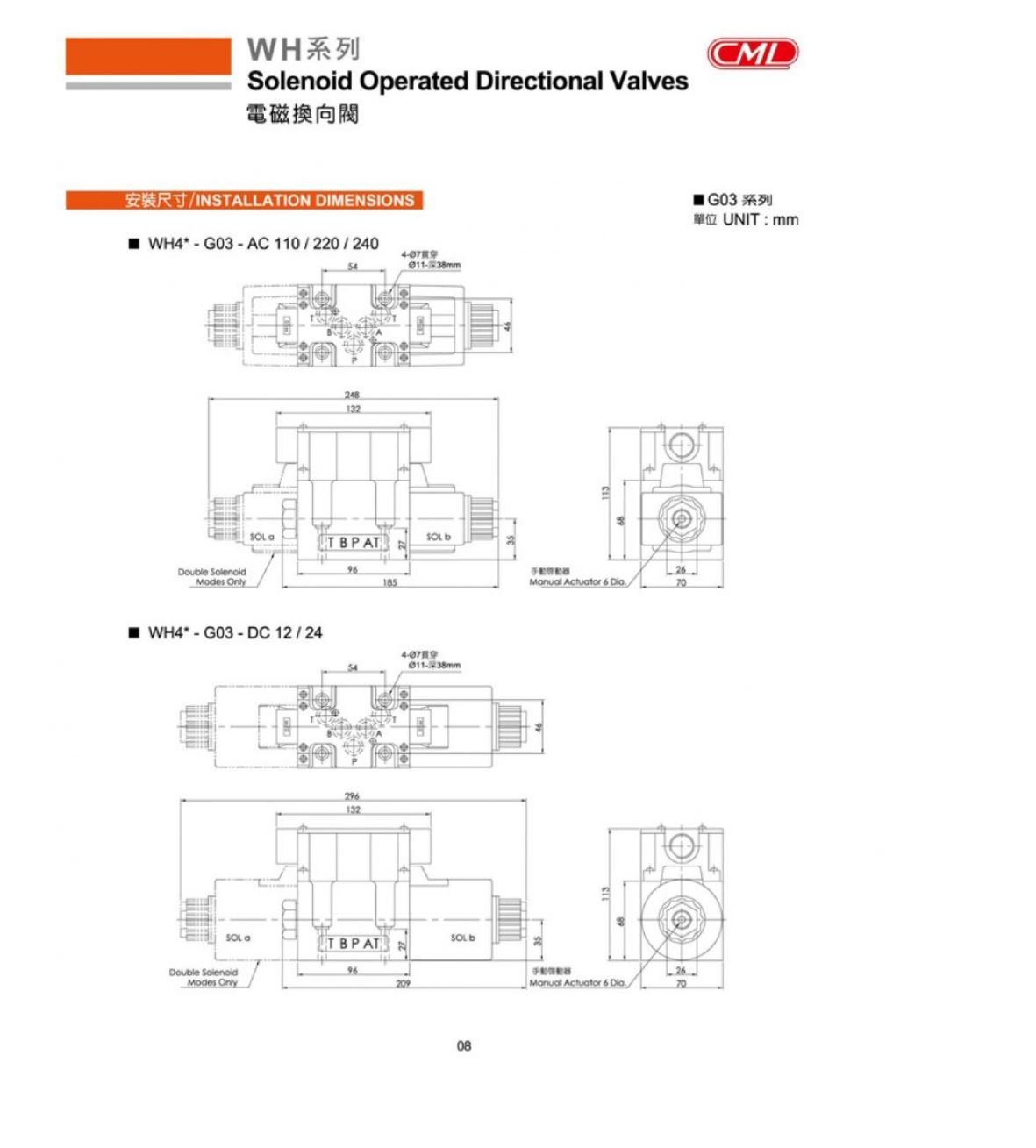

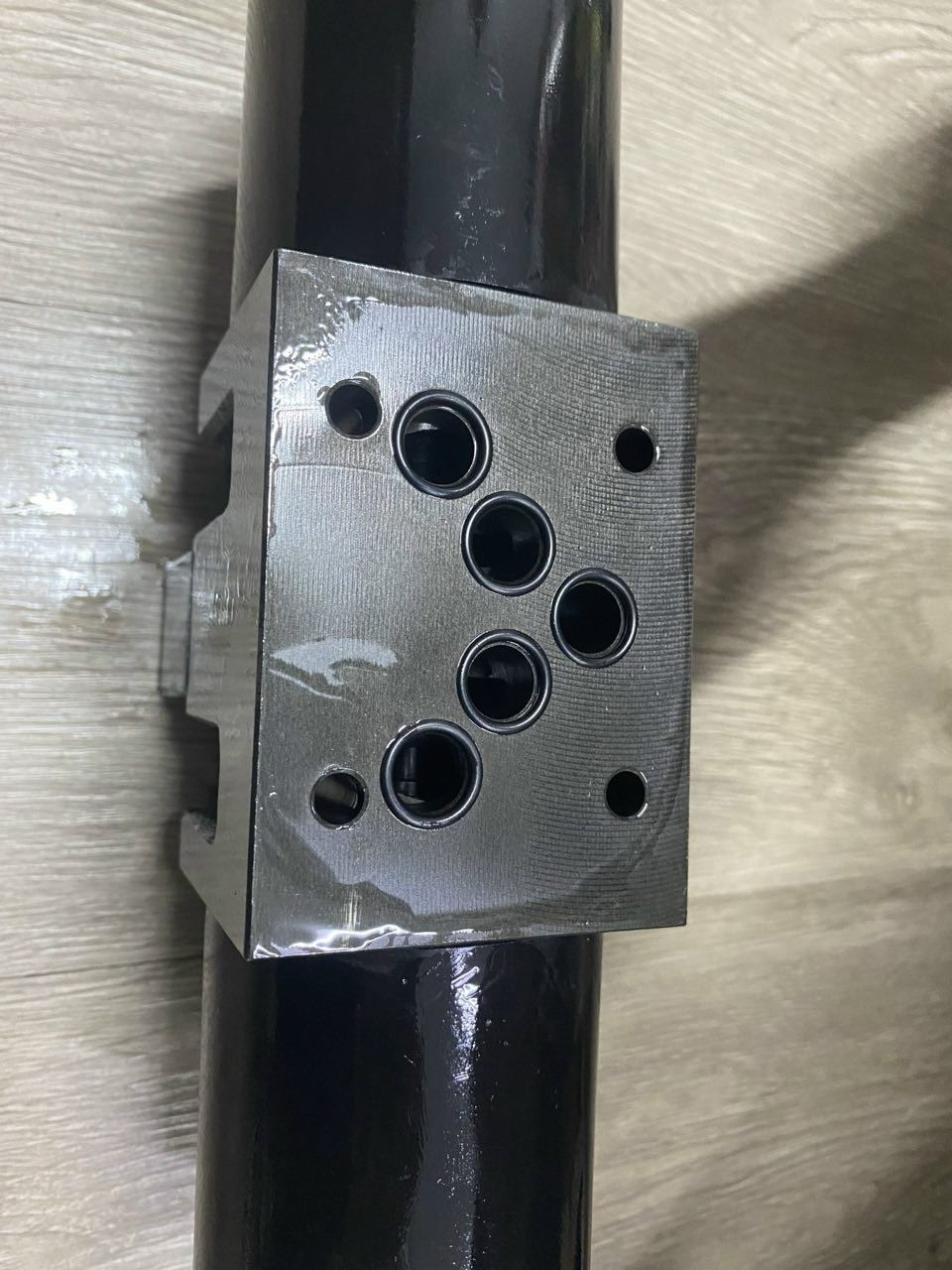

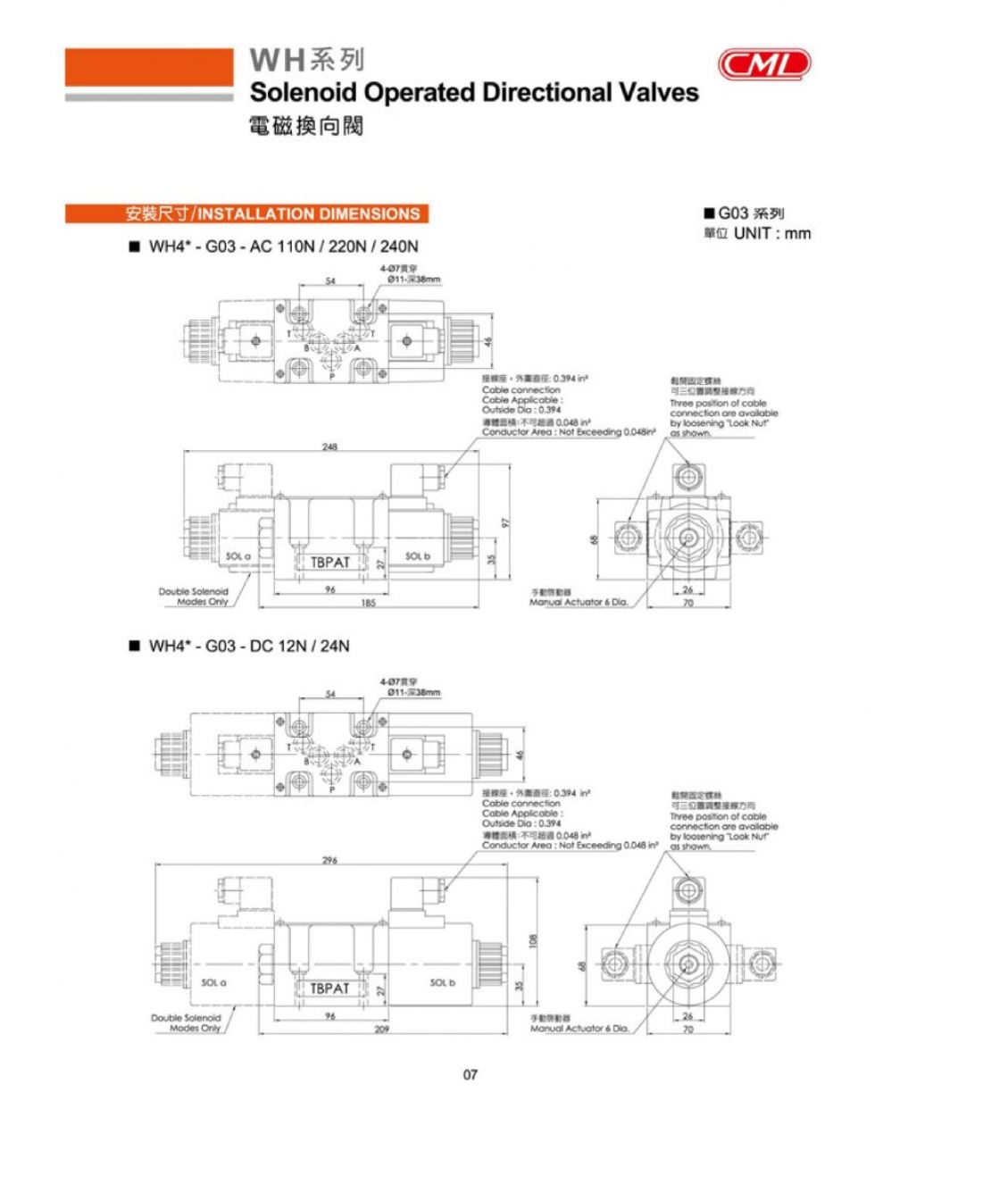

- Lắp đặt: 4 bolt (M6 hoặc tương đương CETOP 5).
Ứng dụng
Máy ép lớn, máy CNC công suất cao, máy đúc, máy gia công kim loại nặng, máy làm giày, hệ thống tự động hóa công nghiệp đòi hỏi lưu lượng lớn.

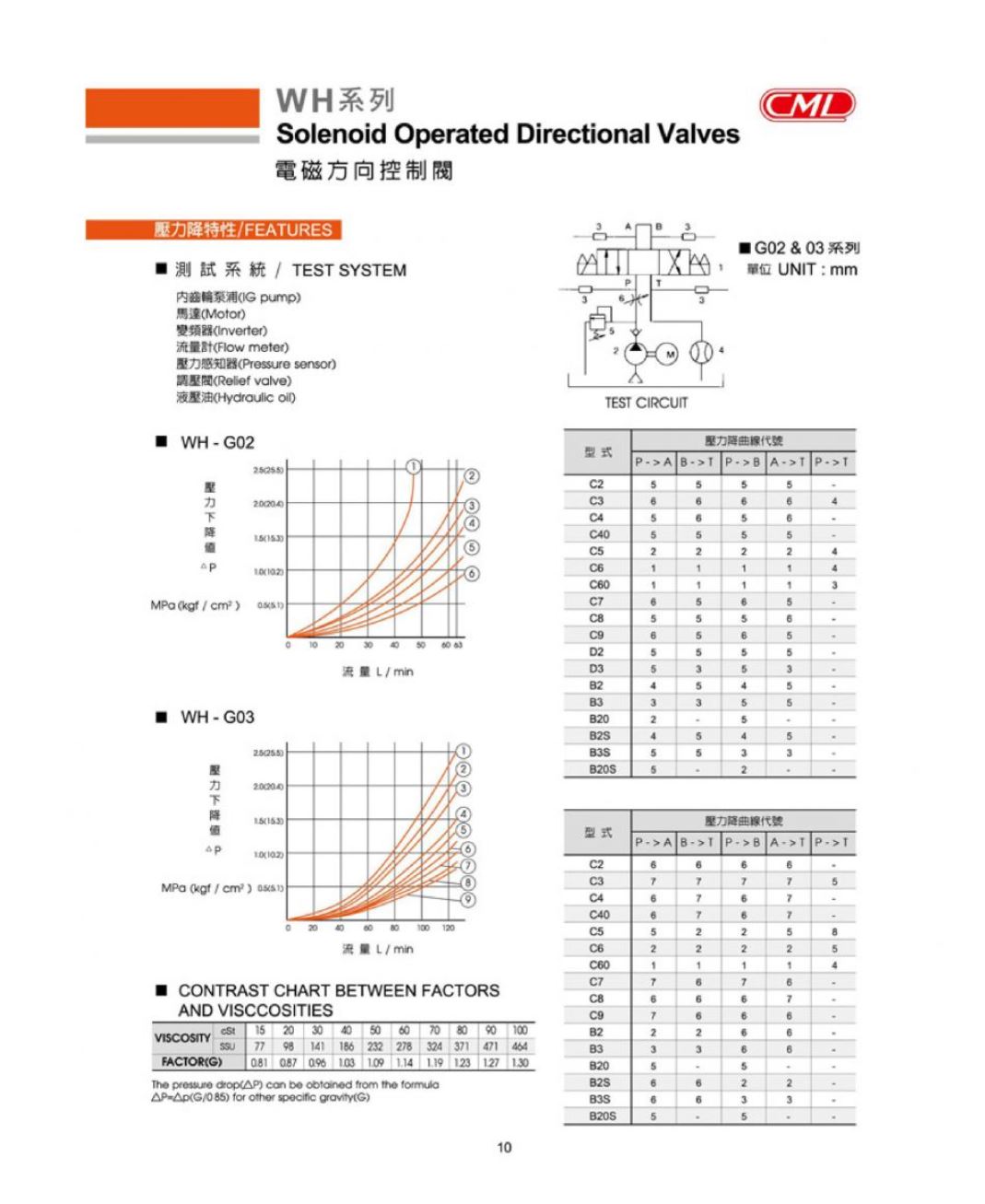

Lưu ý: Chọn spool phù hợp với mạch (pressure drop curve khác nhau). Nên dùng bộ lọc tốt. Có subplate riêng nếu cần.
LIÊN HỆ ĐỂ ĐƯỢC TƯ VẤN MIỄN PHÍ :
0902 747 188 - 0938 616 002 : kd.hoaiduc@gmail.com
