Xi Lanh Khí Nén Vuông TPC Hàn Quốc AMBN40 series

0 VNĐ

Dòng AMBN50 của TPC (Non-lube Type, Bore Ø50mm) là kích cỡ phổ biến thứ hai trong series AMBN, rất được ưa chuộng tại Việt Nam cho các ứng dụng tải trung bình

Đặt hàng Tư vấn

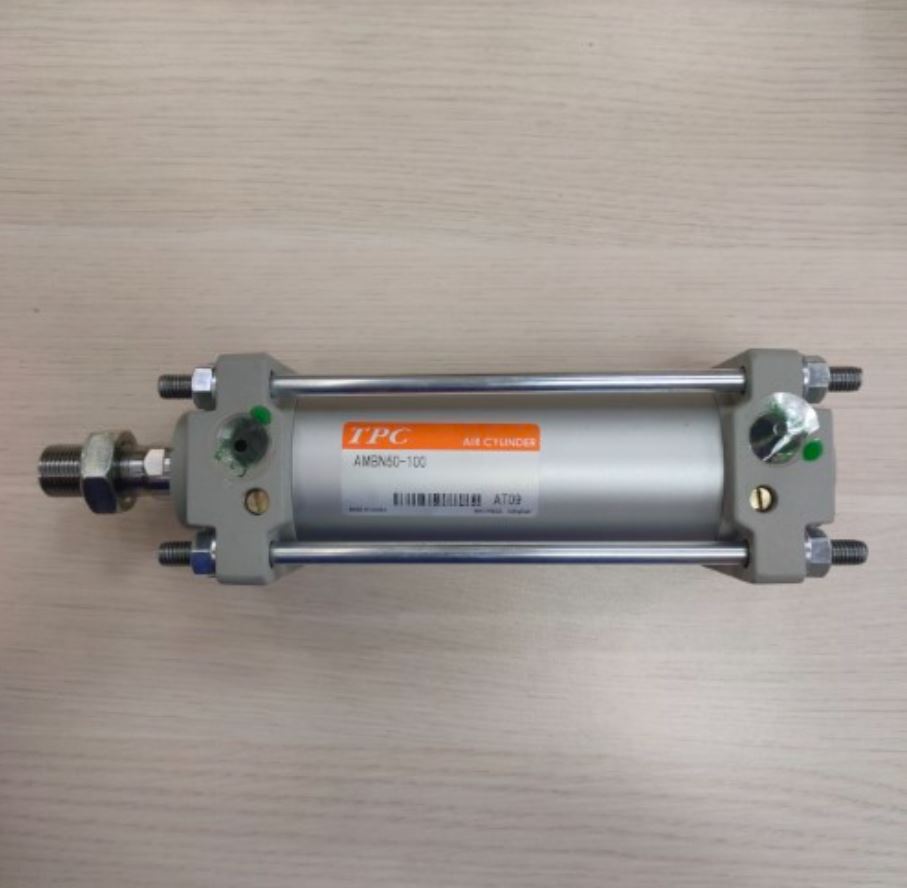

Dòng AMBN50 của TPC (Non-lube Type, Bore Ø50mm) là kích cỡ phổ biến thứ hai trong series AMBN, rất được ưa chuộng tại Việt Nam cho các ứng dụng tải trung bình, lực đẩy tốt hơn Ø40 mà vẫn gọn gàng.

Thông số kỹ thuật chi tiết AMBN50

Tác động: Kép (Double Acting) – Thanh đơn (Single Rod)
Loại: Non-lube (không cần bôi trơn)
Áp suất làm việc: 0.05 ~ 0.97 MPa (thường dùng 0.4 ~ 0.7 MPa)
Áp suất thử: 1.47 MPa
Tốc độ piston: 50 ~ 500 mm/s
Đệm: Air cushion hai đầu (tiêu chuẩn)
Nam châm piston: Có sẵn (Built-in magnet) → dễ gắn auto switch
Nhiệt độ môi trường: 5 ~ 60°C
Port size: Rc 3/8" (hai bên)
Thanh piston (Rod): Ø20mm, ren M10×1.25
Diện tích piston: 1.963 cm²
Lực đẩy lý thuyết (OUT):
- Tại 0.5 MPa: ~982 N (≈100 kgf)
- Tại 0.7 MPa: ~1.374 N (≈140 kgf)
Stroke tolerance: +1.0 mm (đến 250mm), +1.4 mm (251~1000mm)
Mounting: Basic (B), Foot (L), Front Flange (F), Rear Flange (G), Single Clevis (C), Double Clevis (D), Center Trunnion (T)

Kích thước chính (Basic Type – AMBN50)

A (chiều dài đầu): ≈32 mm
B (chiều rộng thân): ≈70 mm
C (chiều cao): ≈52 mm (tham khảo)
Rod boot option: J (Nylon), K (Neoprene)
Auto switch: W3 (Reed switch), lead wire 0.5m (có thể thêm L cho 3m)

Trọng lượng tham khảo (Basic type): Khoảng 1.6 ~ 1.8 kg (stroke 0) + khoảng 0.35 kg cho mỗi 50mm stroke thêm.

Cách đọc model AMBN50

AMBN50-[Stroke][Mounting][Tùy chọn]

Ví dụ:

AMBN50-150 → Basic, stroke 150mm
AMBN50-200L-W3 → Foot mounting, stroke 200mm, có reed switch
AMBN50-300-W3J → Basic, stroke 300mm, reed switch + rod boot nylon

Các model thông dụng của AMBN50 tại Việt Nam

Stroke tiêu chuẩn (có sẵn nhanh): 25, 50, 75, 100, 125, 150, 175, 200, 250, 300, 350, 400, 450, 500, 600 mm (có thể order stroke dài hơn đến 1000mm+).

Basic type (không mounting code) – Phổ biến nhất:
