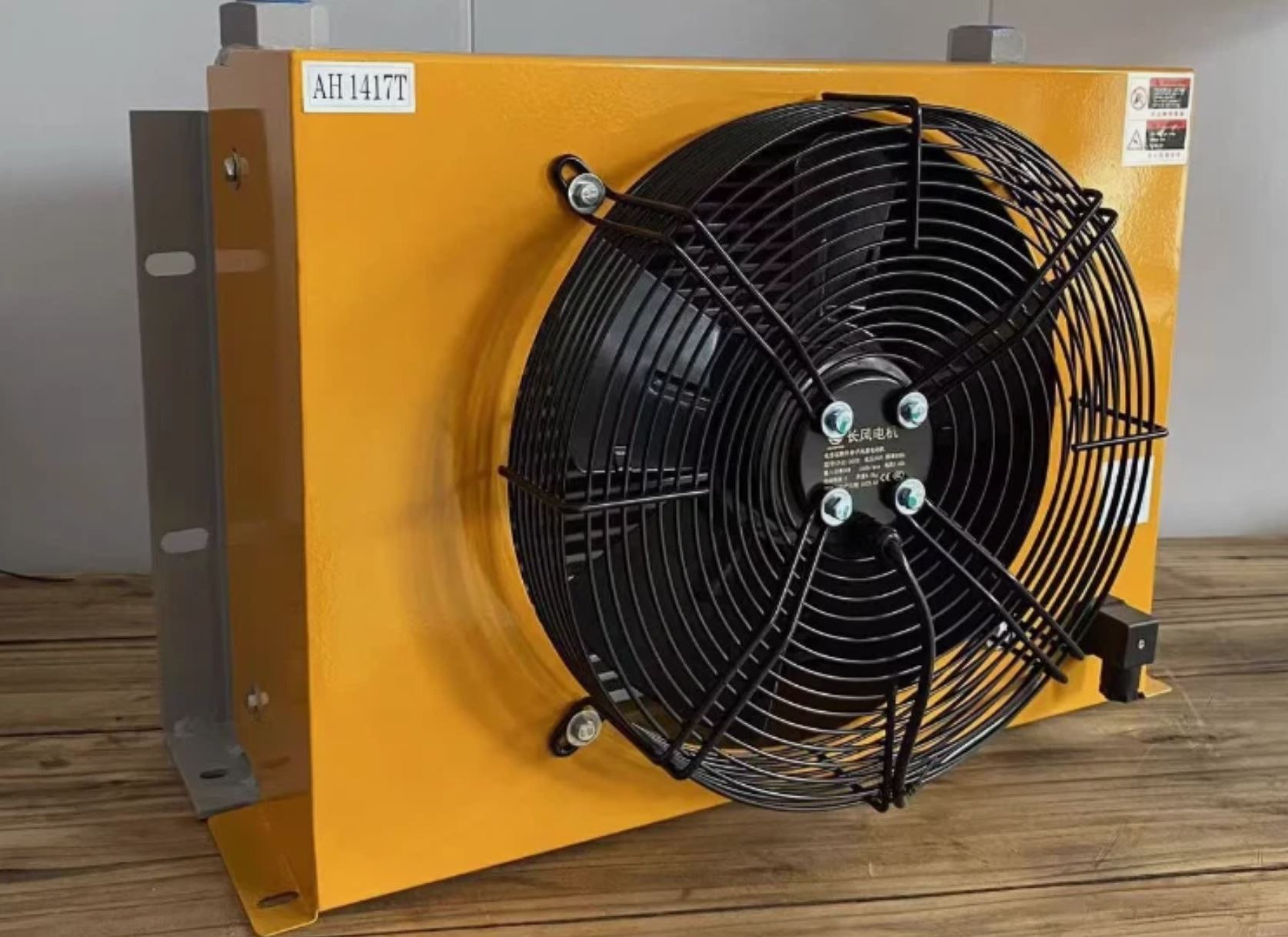

Quạt giải nhiệt dầu AH1417T-A
0 VNĐ
Hãng sản xuất: Coolbit - TAIWAN.
Model: AH1417T-A*
Đặt hàng
Thông số kỹ thuật Quạt giải nhiệt dầu (Air Oil Cooler) AH1417T-A của hãng Coolbit (Taiwan)*
Thông tin chung
- Hãng sản xuất: Coolbit (Taiwan)
- Model: AH1417T-A* (phiên bản T-series, AC single fan)
- Loại: Bộ làm mát dầu thủy lực bằng gió (Air Blast / Air Cooled Oil Cooler) – thiết kế single fan, core dày hơn so với A-series thông thường.
- Ứng dụng: Làm mát dầu thủy lực cho hệ thống trung bình - lớn, phù hợp bơm thủy lực 7.5 - 10 HP (hoặc cao hơn), máy ép nhựa, máy CNC lớn, hydraulic power unit, hệ thống công nghiệp chạy tải liên tục.
- Chất liệu: Hợp kim nhôm cao cấp (plate-fin heat exchanger), nhẹ, truyền nhiệt cao, chống rung tốt.
- Kích thước (D x R x C): Khoảng 580 × 450 × 380 mm (packing ~585 × 350 × 410 mm)
- Trọng lượng: Khoảng 20.5 - 25 kg
- Đường kính quạt: 300 mm
- Cổng kết nối: 1" (PT / Rc / BSPT)
- Diện tích tản nhiệt: 6.2 m²
Thông số chính
| Thông số |
Giá trị |
| Lưu lượng dầu |
30 - 150 Lít/phút (LPM) |
| Áp suất làm việc tối đa |
20 Bar (2 MPa) - Áp suất động |
| Áp suất thử |
30 Bar (3 MPa) |
| Nhiệt độ sử dụng tối đa |
120°C |
| Dung tích làm mát |
8 - 10 kW hoặc 10.000 Kcal/h (△T=30°C) |
| Môi chất |
Dầu thủy lực không ăn mòn nhôm |
Thông số quạt (Fan) – Single Fan
Phiên bản AC (A / CA series):**
- AH1417T-A2 (230V):
- Điện áp: AC 230V, 50/60 Hz
- Công suất quạt: 135 - 142 W
- Dòng điện: ~0.6 - 0.7 A
- Tốc độ: 1.450 / 1.650 RPM
- Lưu lượng gió: 1.810 - 2.760 m³/h
- Độ ồn: ~60 dB(A)
- Các phiên bản khác: AC 115V, 380V, hoặc DC12V/24V (công suất quạt ~120 - 216 W tùy DC).
Lưu ý lắp đặt & sử dụng
- Bắt buộc lắp van bypass hoặc van nổ (explosion-proof / relief valve) khi lắp trên đường hồi dầu để tránh vỡ cooler do áp suất đột ngột.
- Khuyến nghị lắp mạch vòng độc lập (offline / kidney loop) với bơm nhỏ riêng để hiệu quả và an toàn tối ưu.
- Phù hợp chạy liên tục ở tải trung bình - lớn, core T-series dày hơn nên tản nhiệt mạnh và bền hơn.
