Quạt làm mát dầu AH0608LT

0 VNĐ

Hãng sản xuất: Coolbit - TAIWAN. Model: AH0608LT-CA*

Đặt hàng

Thông tin chi tiết sản phẩm

Thông số kỹ thuật Bộ làm mát dầu (Air Oil Cooler) AH0608LT-CA của hãng Coolbit (Taiwan)*

Thông tin chung

Hãng sản xuất: Coolbit (Taiwan)
Model: AH0608LT-CA* (phiên bản 1 pha, có 2 quạt)
Loại: Bộ làm mát dầu thủy lực bằng gió (Air Blast / Air Cooled Oil Cooler) – thiết kế 2 quạt (double fan)
Ứng dụng: Làm mát dầu thủy lực cho máy móc công nghiệp, phù hợp bơm thủy lực 2~3 HP, hệ thống nhỏ và trung bình.
Chất liệu: Hợp kim nhôm cao cấp (plate-fin heat exchanger), nhẹ, bền, chống rung tốt.

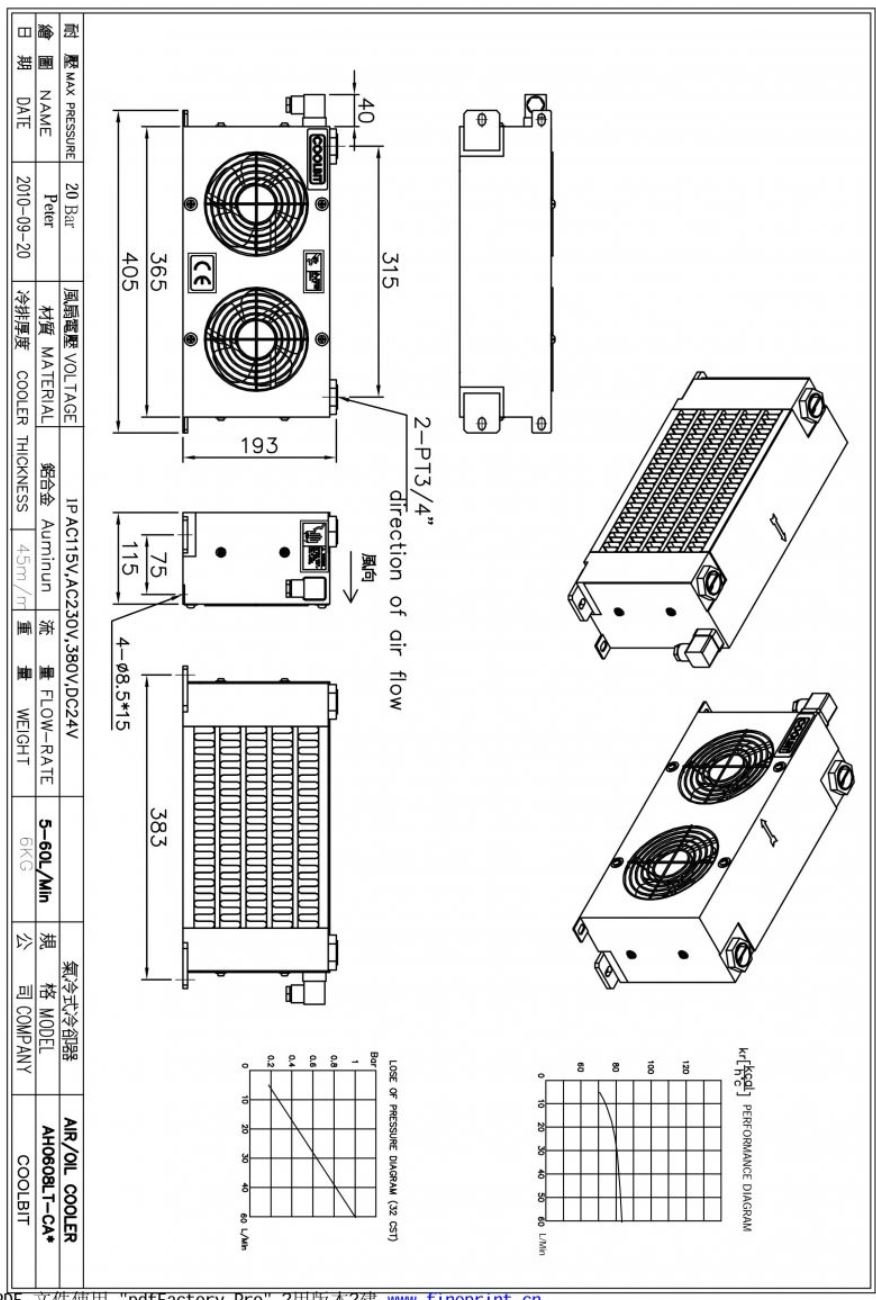

Kích thước (D x R x C): 405 × 200 × 115 mm
Trọng lượng: Khoảng 6 kg
Đường kính quạt: 150 mm × 2 (double fan)
Cổng kết nối: 3/4" (PT / Rc / BSPT)

Thông số chính

Thông số	Giá trị
Lưu lượng dầu	3 - 60 Lít/phút (LPM)
Áp suất làm việc tối đa	20 Bar (2 MPa) - Áp suất động
Áp suất thử	30 Bar (3 MPa)
Nhiệt độ sử dụng tối đa	120°C
Dung tích làm mát	2.400 Kcal/h (△T=30°C) ≈ 2.8 kW
Môi chất	Dầu thủy lực không ăn mòn nhôm

Thông số quạt (Fan) – Double Fan

Phiên bản AH0608LT-CA1 (Single Phase 115V):

Điện áp: AC 115V
Tần số: 50/60 Hz
Công suất quạt: 90/74 W
Dòng điện: 1.2 / 1.0 A
Tốc độ: 2.850 / 3.450 RPM
Lưu lượng gió: 914 / 1.106 m³/h
Độ ồn: 54 dB(A)

Phiên bản AH0608LT-CA2 (Single Phase 230V):

Điện áp: AC 230V
Tần số: 50/60 Hz
Công suất quạt: 90/74 W
Dòng điện: 0.54 / 0.46 A
Tốc độ: 2.850 / 3.450 RPM
Lưu lượng gió: 914 / 1.106 m³/h
Độ ồn: 54 dB(A)

Phiên bản AH0608LT-CA3 (Single Phase 380V):

Điện áp: AC 380V
Tần số: 50/60 Hz
Công suất quạt: 60/50 W
Dòng điện: 0.32 / 0.28 A

DC version (nếu có): 12V/24V (công suất mỗi quạt khoảng 48W).

Lưu ý lắp đặt & sử dụng

Bắt buộc lắp van bypass hoặc van nổ (explosion-proof valve) khi lắp trên đường hồi dầu để tránh vỡ cooler do áp suất đột ngột.
Khuyến nghị lắp mạch vòng độc lập (offline cooling) với bơm nhỏ riêng để đạt hiệu quả làm mát tốt nhất.
Phù hợp cho hệ thống nhỏ, máy ép nhựa, máy CNC, thiết bị di động...

So sánh Bộ làm mát dầu Coolbit AH0608LT-CA và AH1012-CA**

Dưới đây là bảng so sánh chi tiết giữa hai model (dựa trên catalog chính thức của Coolbit):

Thông số	AH0608LT-CA* (Double Fan)	AH1012-CA* (Single Fan)	Nhận xét
Kích thước (D x R x C)	405 × 200 × 115 mm	417 × 360 × 200 mm	AH1012 lớn hơn rõ rệt
Trọng lượng	~6 - 6.7 kg	~10 - 10.2 kg	AH0608LT nhẹ hơn, dễ lắp
Cổng kết nối	3/4" (PT/Rc)	1" (PT/Rc)	AH1012 phù hợp ống lớn hơn
Lưu lượng dầu khuyến nghị	3 - 60 LPM	20 - 100 LPM	AH1012 chịu tải dầu cao hơn
Công suất làm mát	2.400 Kcal/h (△T=30°C) ≈ 2.8 kW	5.000 - 5.100 Kcal/h (△T=30°C) ≈ 5.8 kW	AH1012 mạnh gấp đôi
Áp suất làm việc tối đa	20 Bar (2 MPa)	20 Bar (2 MPa)	Giống nhau
Nhiệt độ dầu tối đa	120°C	120°C	Giống nhau
Số quạt & Đường kính	2 quạt × Ø150 mm	1 quạt × Ø250 mm	AH0608LT có 2 quạt nhỏ
Công suất quạt (AC 230V)	90/74 W (tổng 2 quạt)	60/58 W	AH0608LT tiêu thụ điện cao hơn một chút
Lưu lượng gió	914 / 1.106 m³/h	1.500 m³/h	AH1012 thổi gió mạnh hơn
Độ ồn	~54 dB(A)	~54-55 dB(A)	Tương đương
Phù hợp công suất bơm	2 - 3 HP	3 - 5 HP (hoặc 3-7.5 HP tùy catalog)	AH1012 cho hệ thống lớn hơn
Ứng dụng chính	Hệ thống nhỏ/trung bình (máy CNC nhỏ, máy ép nhựa nhỏ, offline cooling)	Hệ thống trung bình (máy ép, bơm thủy lực 3-7.5HP)	AH1012 mạnh mẽ hơn

Ưu điểm từng model

AH0608LT-CA*:
- Nhỏ gọn, nhẹ, dễ lắp đặt ở không gian hẹp.
- 2 quạt giúp phân bổ gió đều trên core tản nhiệt.
- Phù hợp hệ thống nhỏ, tiết kiệm chi phí ban đầu.
- Dễ dùng cho mạch làm mát độc lập (offline).
AH1012-CA*:
- Công suất làm mát cao gấp đôi → giữ nhiệt độ dầu ổn định tốt hơn ở tải lớn.
- Lưu lượng dầu cao hơn, cổng lớn hơn.
- Phù hợp cho hệ thống có lưu lượng dầu lớn và nhiệt tải cao.
- Core tản nhiệt lớn hơn.

Khuyến nghị chọn mua

Chọn AH0608LT-CA* nếu hệ thống của anh dưới 3HP, lưu lượng dầu <60 LPM, ưu tiên kích thước nhỏ.
Chọn AH1012-CA* nếu hệ thống 3-7.5HP, lưu lượng dầu 20-100 LPM, cần làm mát mạnh và ổn định lâu dài.

Lưu ý chung: Cả hai model đều nên lắp van bypass / van nổ khi lắp trên đường hồi dầu. Khuyến nghị dùng mạch vòng độc lập (offline) để hiệu quả và an toàn nhất.

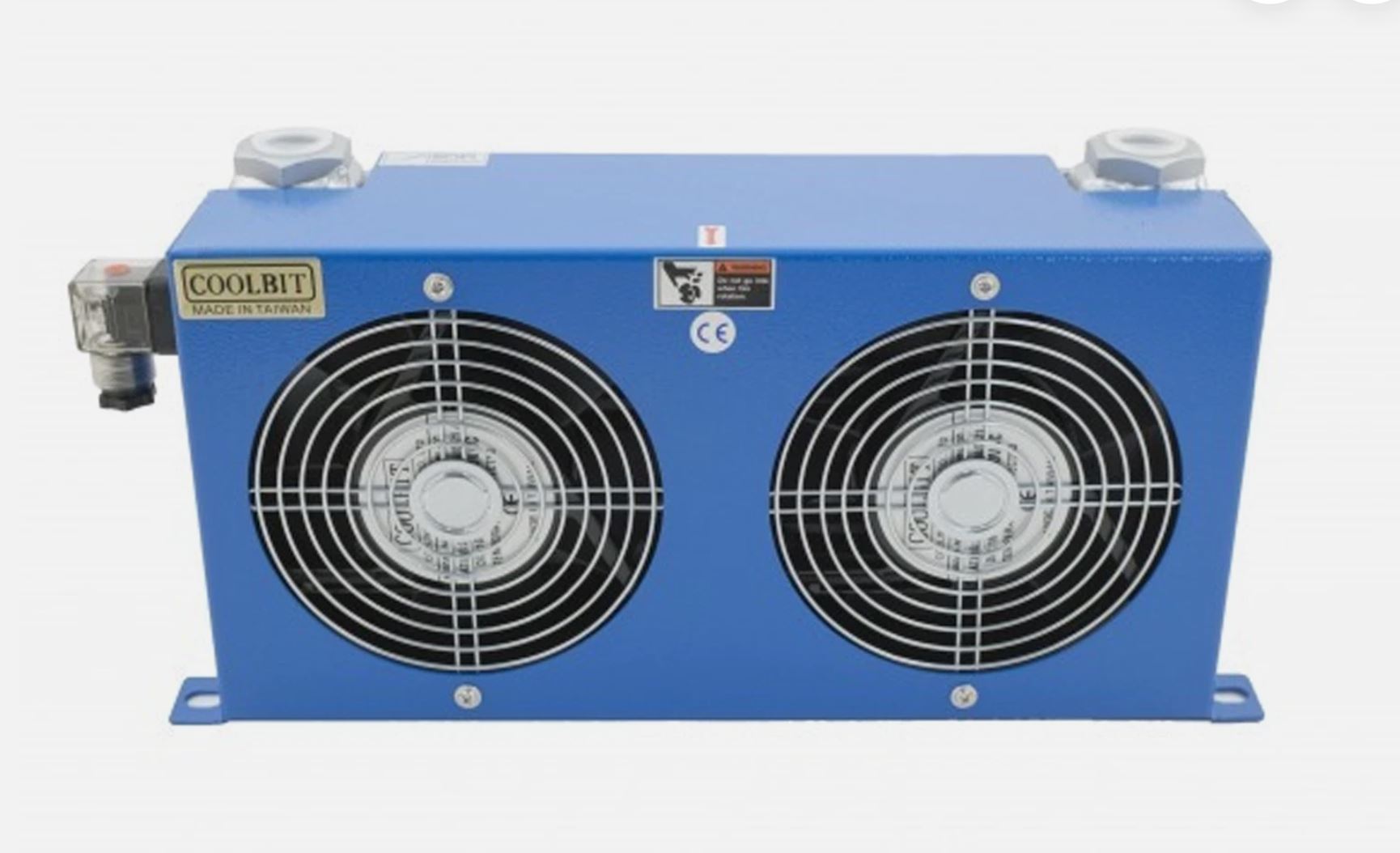

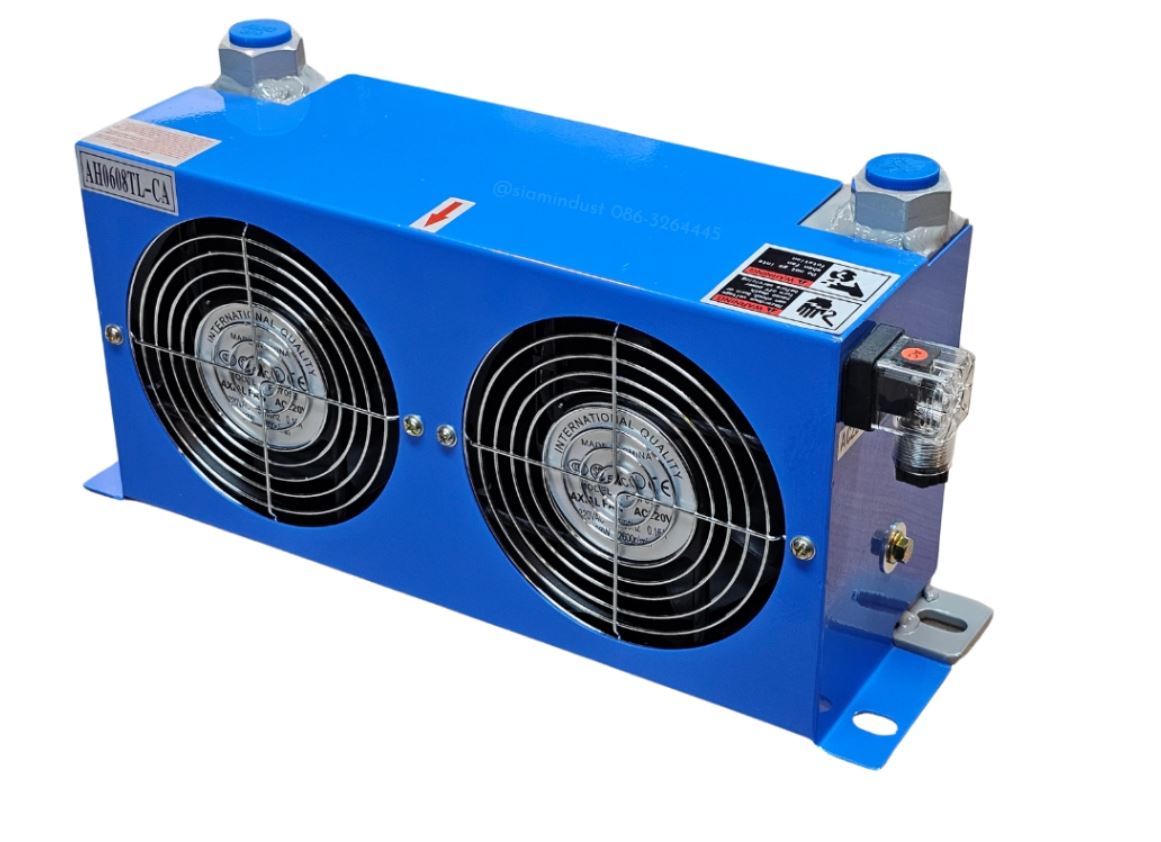

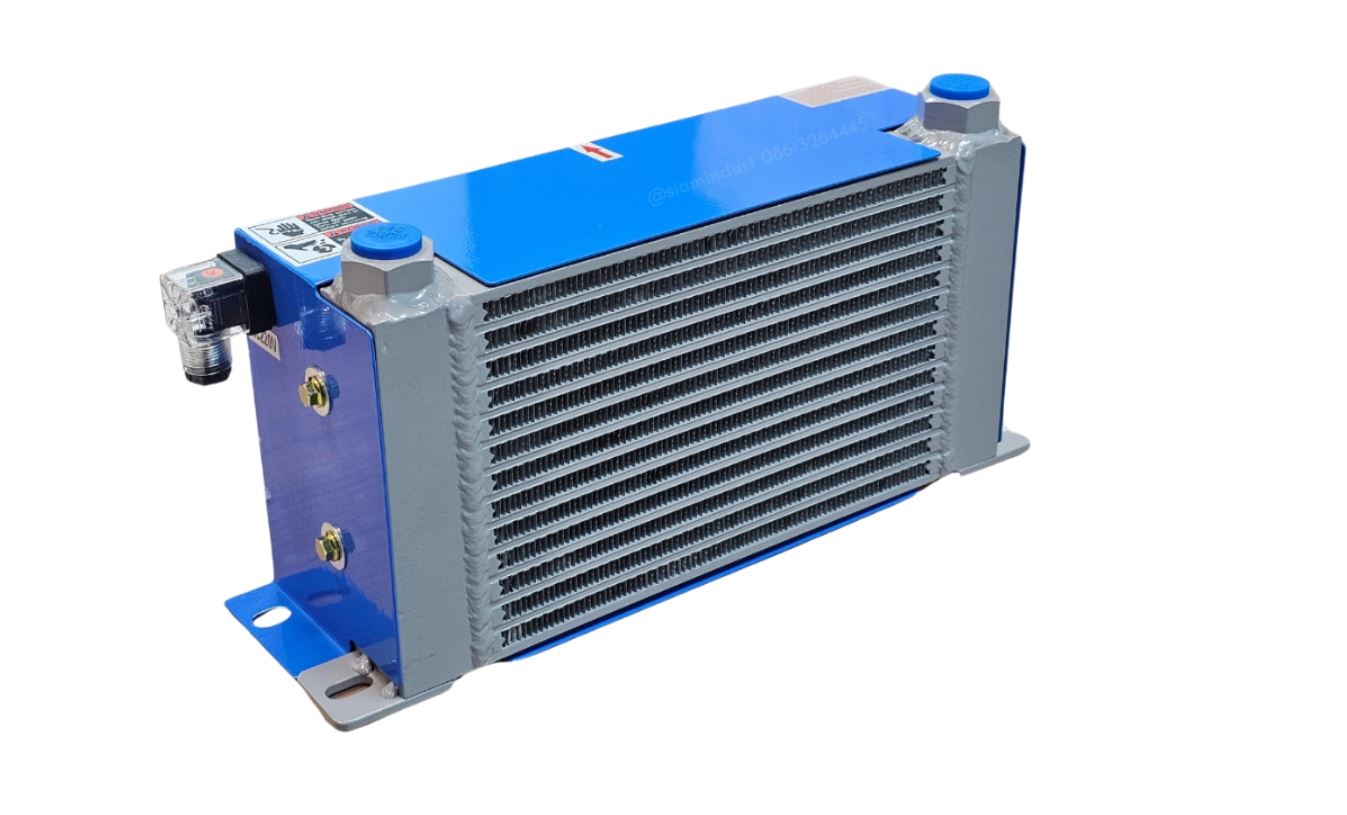

Hình ảnh bộ AH0608LT :
