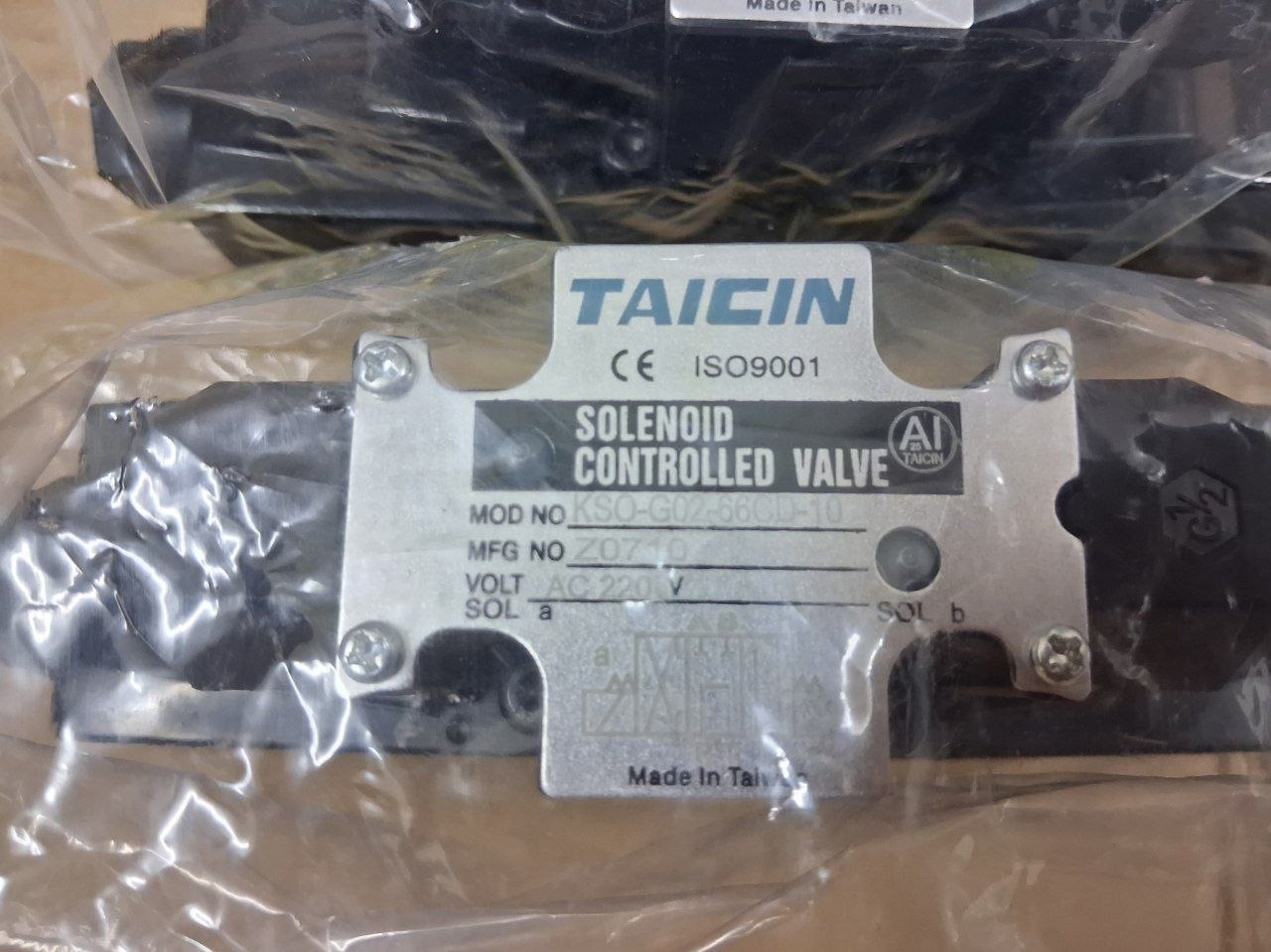

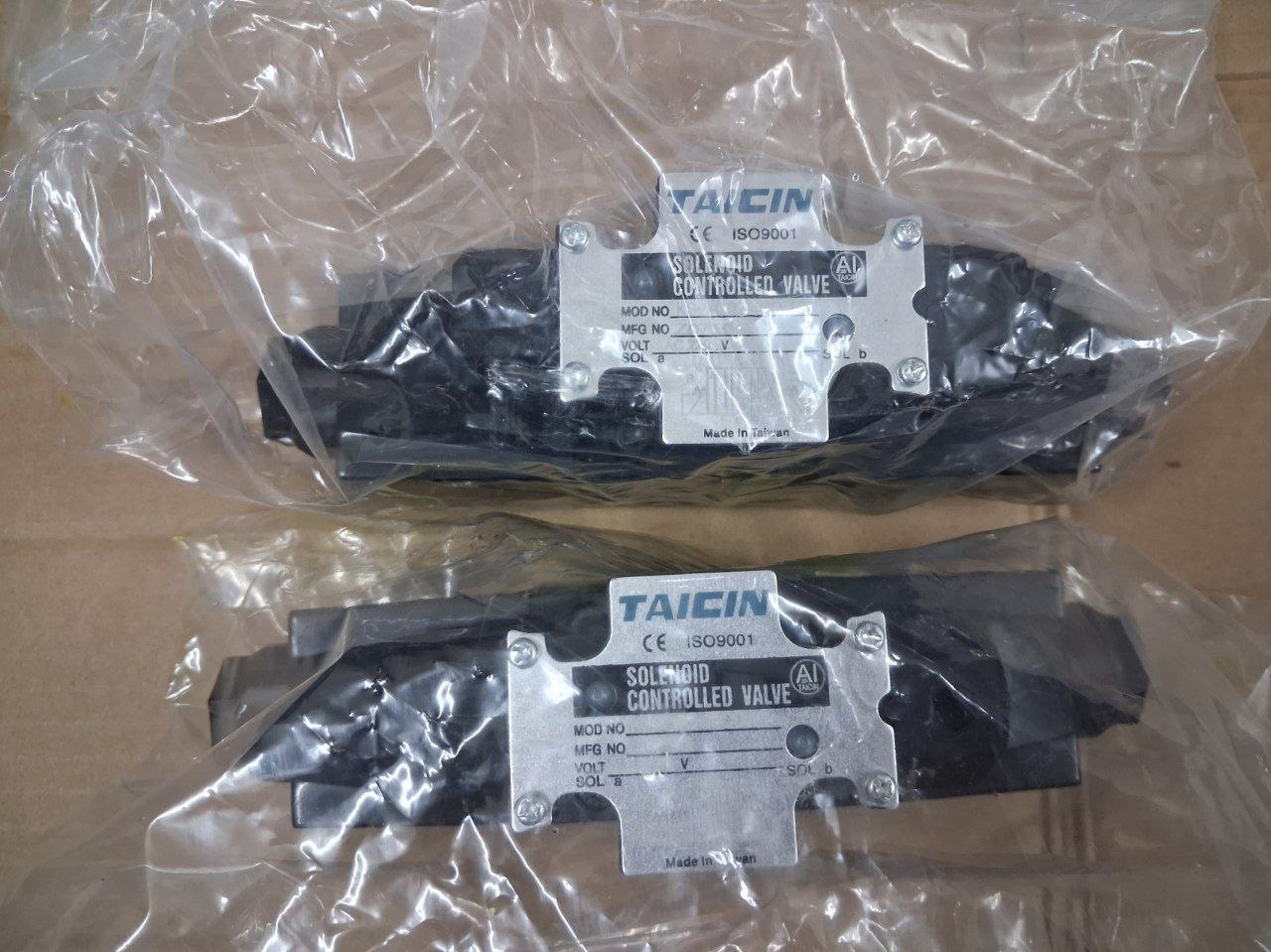

Van thủy lực điện từ TAICIN KSO-G02-4CD-10 (Đài Loan)

Van KSO-G02-4CD-10 là van điều khiển hướng kiểu điện từ, lắp đế gasket (CETOP 3 / NG6), do hãng TAICIN L.S. CO., LTD. (Đài Loan) sản xuất. Đây là van 4 cửa – 3 vị trí dùng để đổi hướng dòng dầu trong hệ thống thủy lực công nghiệp.

TAICIN thành lập năm 1982 tại Đài Nam (Tainan), chuyên sản xuất van và bơm thủy lực, đạt chứng nhận ISO 9001-2015 và CE. Dòng KSO của hãng tương thích kiểu lắp và nguyên lý với nhiều van Daikin KSO-G02, được dùng phổ biến trên máy công cụ, máy ép nhựa và mạch thủy lực công nghiệp.

Giải thích mã van

• KSO: Van điều khiển hướng điện từ dòng K
• G: Kiểu lắp gasket / lắp đế (ISO 4401-03, CETOP 3, NG6)
• 02: Cỡ danh định 1/4"
• 4C: Kiểu ống trượt 4C (van 4 cửa, 3 vị trí)
• D: Kiểu tác động có chốt giữ (detent) theo cách gọi phổ biến của mã này
• 10: Số thiết kế / đời sản phẩm của TAICIN

Van dùng hai cuộn điện từ để đẩy ống trượt, nối hoặc chặn các cửa P, A, B, T theo ký hiệu ống trượt đã chọn.

Thông số kỹ thuật chính (dòng KSO-G02)

*Một số kiểu ống trượt (55C, 66C, 51C) giới hạn 175 kgf/cm². Cần xác nhận đúng kiểu spool và loại dầu với nhà sản xuất.

Công suất giữ cuộn thường khoảng 22 W (AC) hoặc 29–30 W (DC). Cuộn AC hỗ trợ hai tần số 50/60 Hz. Có lựa chọn hộp đấu dây hoặc đầu nối DIN, thêm chống sét (surge), đèn báo và cực tiếp đất.

Đặc điểm

• Cuộn điện từ kiểu ướt, tản nhiệt tốt, tuổi thọ cao
• Kết cấu chống bụi, chống nước IP65, phù hợp môi trường nhà xưởng
• Nhiều kiểu ống trượt: tâm đóng, tâm mở, tandem…
• Thời gian đóng/cắt nhanh (thường 10–45 ms tùy AC/DC)
• Dễ thay thế cho van cùng kiểu lắp NG6 dùng làm van dẫn trên van lớn hơn

Ứng dụng điển hình

KSO-G02-4CD-10 thường lắp trên:

• Máy ép nhựa
• Máy công cụ CNC, trung tâm gia công
• Máy ép thủy lực, máy tạo hình
• Mạch kẹp, nâng hạ, điều khiển xylanh hoặc motor thủy lực

Van dùng độc lập hoặc làm van dẫn (pilot) cho van điều khiển hướng kích thước lớn.

Lưu ý khi sử dụng

Dùng dầu thủy lực gốc khoáng sạch (hoặc dầu water-glycol nếu đúng phiên bản cho phép). Lọc dầu đúng cấp. Không để áp suất cửa T vượt mức cho phép. Với van DC nên dùng mạch chống sốc điện từ. Bu-lông và đế lắp phải đúng mặt bích ISO 4401-03 và mô-men siết khuyến cáo.

Để biết đúng ký hiệu ống trượt, đường đặc tính tổn thất áp, kích thước và option điện áp (ví dụ -P = 24V DC), nên đối chiếu catalog TAICIN hoặc liên hệ nhà phân phối với mã đầy đủ KSO-G02-4CD-10.

Van này phù hợp khi cần van điện từ NG6 tin cậy, sẵn hàng, giá hợp lý từ nhà sản xuất Đài Loan.
