Van thủy lực điện từ TAICIN KSO-G02-66CD-10 (Đài Loan)

0 VNĐ

Đây là van 4 cửa – 3 vị trí dùng ống trượt 66C và kiểu tác động có chốt giữ (detent, không lò xo). Điểm khác quan trọng so với van 4C: trong lúc ống trượt đang chuyển vị trí, tất cả các cửa tạm thời thông nhau (all ports open).

Đặt hàng Tư vấn

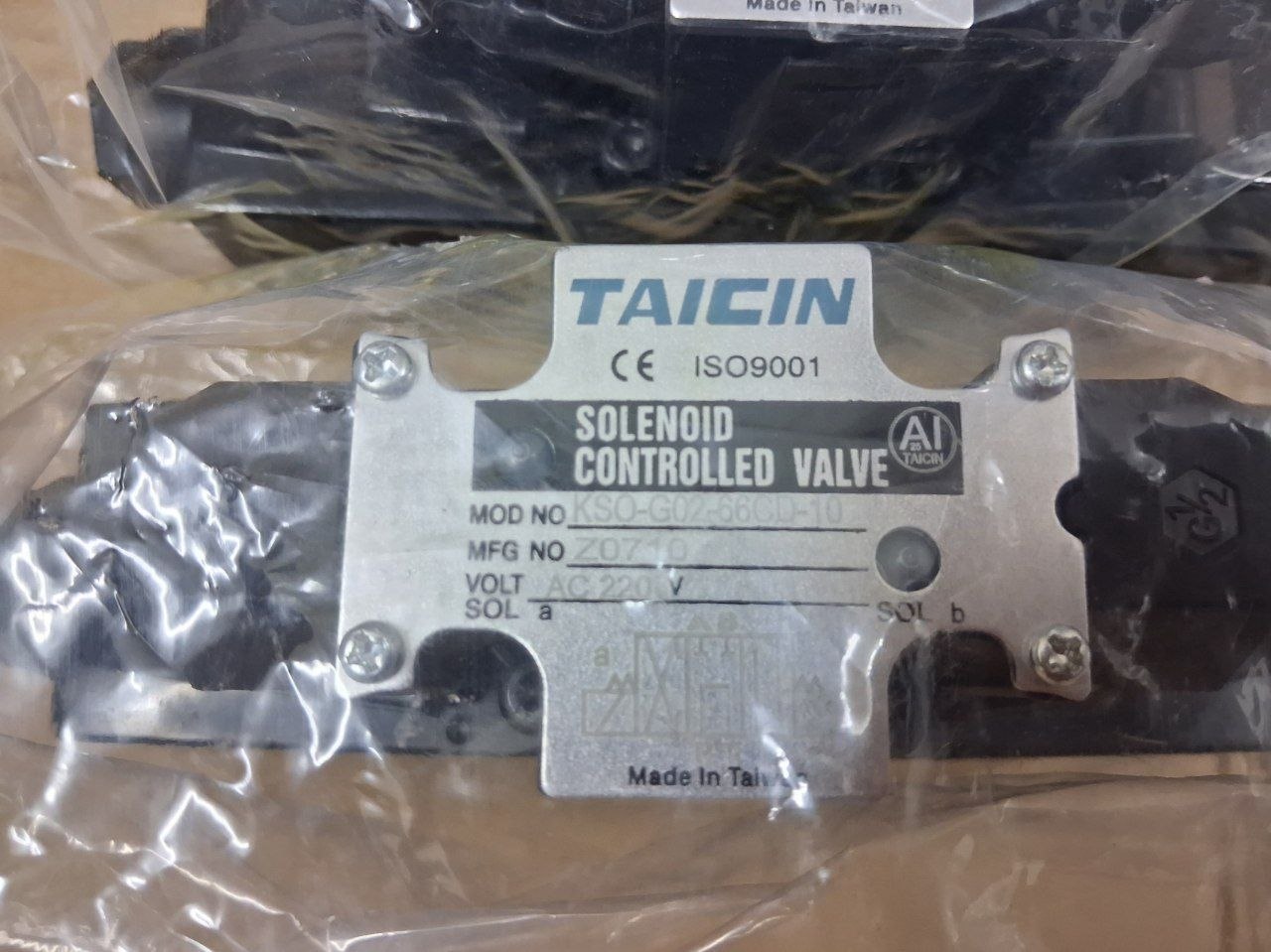

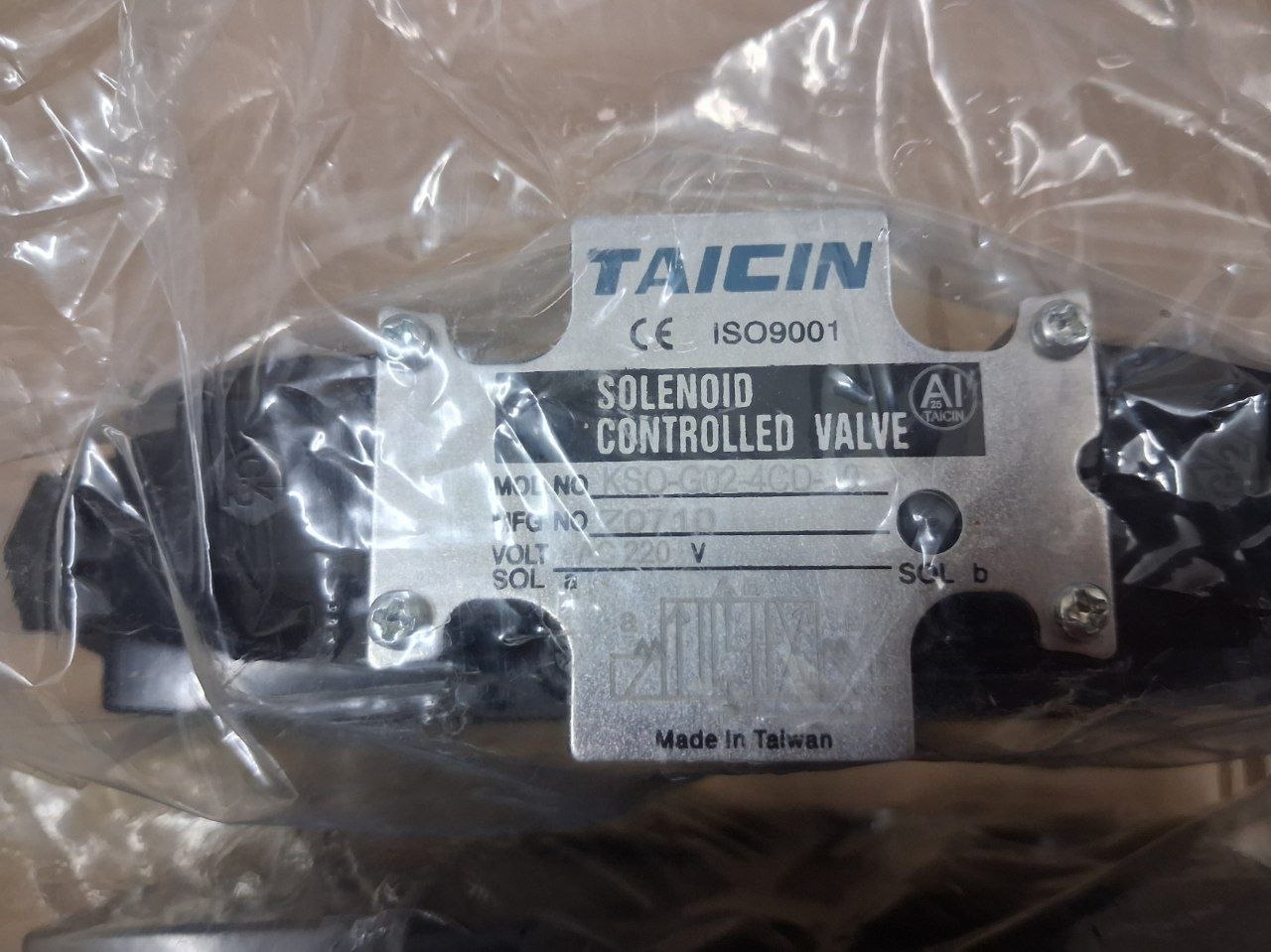

Van KSO-G02-66CD-10 là van điều khiển hướng kiểu điện từ, lắp đế gasket (CETOP 3 / NG6), do hãng TAICIN L.S. CO., LTD. (Đài Loan) sản xuất. Đây là van 4 cửa – 3 vị trí dùng ống trượt 66C và kiểu tác động có chốt giữ (detent, không lò xo). Điểm khác quan trọng so với van 4C: trong lúc ống trượt đang chuyển vị trí, tất cả các cửa tạm thời thông nhau (all ports open).

TAICIN thành lập năm 1982 tại Đài Nam, chuyên van và bơm thủy lực, đạt ISO 9001-2015 và CE. Dòng KSO-G02 cùng kiểu lắp với nhiều van Daikin KSO-G02, dùng phổ biến trên máy công cụ, máy ép nhựa và mạch thủy lực công nghiệp.

Giải thích mã van

KSO: Van điều khiển hướng điện từ dòng K
G: Lắp đế gasket (ISO 4401-03, CETOP 3, NG6)
02: Cỡ danh định 1/4"
66C: Ống trượt kiểu 66C (mọi cửa thông nhau trong lúc chuyển)
D: Kiểu không lò xo, có chốt giữ (detent)
10: Số thiết kế / đời sản phẩm của TAICIN

Hai cuộn điện từ đẩy ống trượt sang hai vị trí làm việc. Kiểu D giữ nguyên vị trí cuối cùng sau khi cắt điện. Cần đối chiếu đúng ký hiệu tâm van 66C với mạch thủy lực trước khi dùng.

Thông số kỹ thuật chính (KSO-G02, ống trượt 66C)

Thông số	Giá trị
Cỡ van	1/4" (NG6 / CETOP 3)
Áp suất làm việc tối đa	175 kgf/cm² (khoảng 172 bar)*
Lưu lượng tối đa	100 L/phút (cần xem đường đặc tính tổn thất áp của 66C)
Áp suất ngược cho phép	140 kgf/cm²
Tần suất chuyển tối đa	240 lần/phút
Cấp bảo vệ	IEC Pub 529 IP65
Kiểu lắp	Lắp đế gasket, ISO 4401-03
Điện áp phổ biến	AC 100/110/200/220/240V 50/60Hz, DC 12V / 24V

*TAICIN ghi rõ áp suất tối đa giảm còn 175 kgf/cm² khi ống trượt là 55C, 66C hoặc 51C. Không dùng mức 210 kgf/cm² của van 4C thông thường. Cần ghi rõ mã điện áp khi đặt hàng (ví dụ P = 24V DC).

Công suất giữ cuộn khoảng 22 W (AC) hoặc 29–30 W (DC). Cuộn AC hỗ trợ 50/60 Hz. Có hộp đấu dây hoặc đầu nối DIN, chống sốc điện từ và đèn báo.

Ống trượt 66C hoạt động thế nào

Với spool 66C, các cửa P, A, B, T thông nhau trong lúc ống trượt đi qua tâm. Catalog ghi ngược lại với kiểu 6C (mọi cửa bị chặn lúc chuyển). Tình trạng “mở hết cửa” lúc chuyển có thể xả tải bơm trong thời gian ngắn và có thể nối A–B với T. Chỉ dùng kiểu này khi máy chấp nhận được trạng thái quá độ đó; không dùng khi cần khóa tải trong lúc chuyển van.

Do cấu tạo cửa mở lúc chuyển, áp suất cho phép thấp hơn van 4C tâm đóng.

Đặc điểm

Cuộn điện từ kiểu ướt, vỏ IP65
Chốt detent giữ vị trí sau khi cắt điện, không cần cấp điện liên tục
Cùng mặt lắp NG6 với các van KSO-G02 khác
Cuộn AC hai tần số, nhiều lựa chọn DC
Dùng độc lập hoặc làm van dẫn cho van lớn hơn (phải kiểm tra mạch dẫn với spool 66C)

Ứng dụng điển hình

Dùng KSO-G02-66CD-10 khi cần van NG6 3 vị trí có cửa mở lúc chuyển và chốt giữ, ví dụ:

Mạch cần xả tải ngắn trong lúc đảo chiều
Một số chức năng máy ép nhựa, máy công cụ chấp nhận A–B–T thông nhau lúc chuyển
Hệ thống phải giữ hướng đã chọn sau khi mất điện (detent)

Không dùng 66C khi xylanh phải bị khóa lúc van đang chuyển, hoặc khi không được để P thông T trong mọi thời điểm.

Lưu ý lắp đặt

Dùng dầu thủy lực gốc khoáng sạch (hoặc loại được phép). Không để áp cửa T vượt mức cho phép. Van DC nên có mạch chống sốc. Mặt lắp và bu-lông đúng ISO 4401-03. Phải xem đúng ký hiệu JIS và đường đặc tính của 66C trước khi thay van 4C bằng van này.

Đặt hàng theo mã đầy đủ KSO-G02-66CD-10 kèm điện áp và kiểu đầu nối. Bản vẽ và ký hiệu ống trượt xem catalog TAICIN dòng KSO-G02 / G03.
