Dòng van điện từ 2/2 DW của TPC (2 Port Solenoid Valve) là dòng van 2 cổng 2 vị trí (2/2 way) chuyên dùng để ngắt/mở dòng chảy cho khí nén, nước, dầu và một số chất lỏng khác. Đây là dòng van rất phổ biến tại Việt Nam trong hệ thống cấp nước, khí nén, máy rửa, thiết bị xử lý chất lỏng, máy đóng gói và tự động hóa công nghiệp.
Đặc điểm nổi bật
- Thường đóng (Normally Closed - NC) tiêu chuẩn.
- Có hai loại chính:
- Direct Acting (DW03): Tác động trực tiếp, orifice nhỏ.
- Pilot Operated (DW10 ~ DW25): Tác động gián tiếp (pilot), orifice lớn, lưu lượng cao.
- Thân van bằng đồng (Brass) hoặc BC6, seal NBR (có option SUS cho chất ăn mòn).
- Tiêu thụ điện thấp, coil cách điện Class B.
- Lắp đặt linh hoạt (có thể lắp nhiều hướng).
- Non-lube (không cần bôi trơn).
Thông số kỹ thuật chung
- Chức năng: 2/2 way, Normally Closed.
- Áp suất làm việc: 0 ~ 1.0 MPa (tùy model).
- Nhiệt độ chất lưu: 0 ~ 70°C.
- Nhiệt độ môi trường: Max. 60°C.
- Điện áp coil: DC24V, AC110V, AC220V (50/60Hz).
- Kiểu coil: G (Grommet - dây điện), C (Connector).
- Port size: Rc(PT) từ 1/8" đến 1".

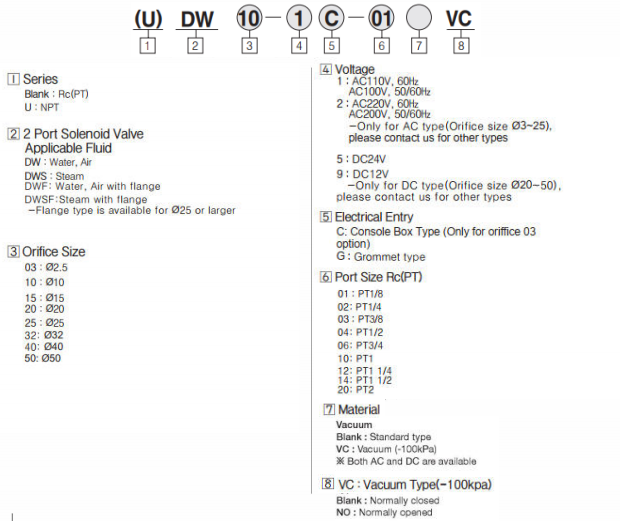

Cách đọc model DW
DW [Orifice] - [Voltage] [Electrical Entry] - [Port]
- 03: Orifice Ø2.5 (Direct)
- 10/15/20/25: Orifice lớn hơn (Pilot)
- 5: DC24V
- 1: AC110V
- 2: AC220V
- G: Grommet
- C: Connector
- 01/02/03/04/06/10: Port 1/8" ~ 1"
Ví dụ:
- DW03-5G-02 → Direct, DC24V, Grommet, port 1/4".
- DW25-2C-10 → Pilot, AC220V, Connector, port 1".
Các model thông dụng tại Việt Nam
| Model | Orifice | Port Size | Loại | Áp suất (MPa) | Lưu lượng (Cv) | Trọng lượng (kg) | Ứng dụng phổ biến |
|---|---|---|---|---|---|---|---|
| DW03-5G-01/02 | Ø2.5 | 1/8"~1/4" | Direct | 0 ~ 0.7 | ~0.23 | 0.3 | Khí nén nhỏ, máy nhỏ |

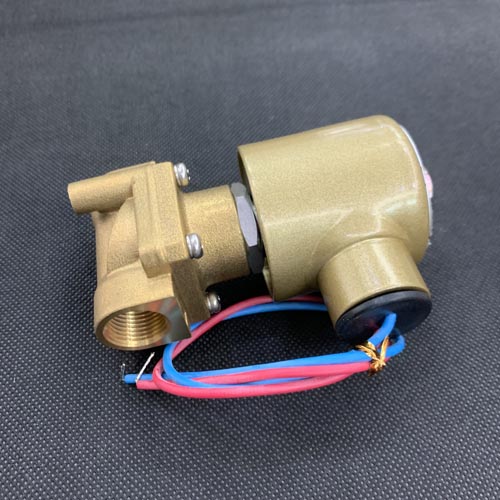

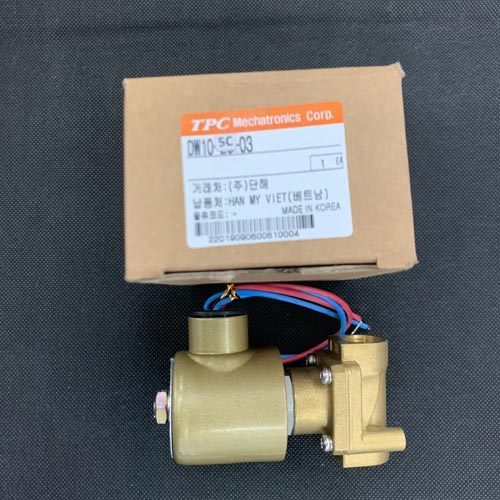

| DW10-5C-02/03 | Ø10 | 1/4"~3/8" | Pilot | 0 ~ 1.0 | ~1.0 | 0.5 | Nước, khí trung bình |

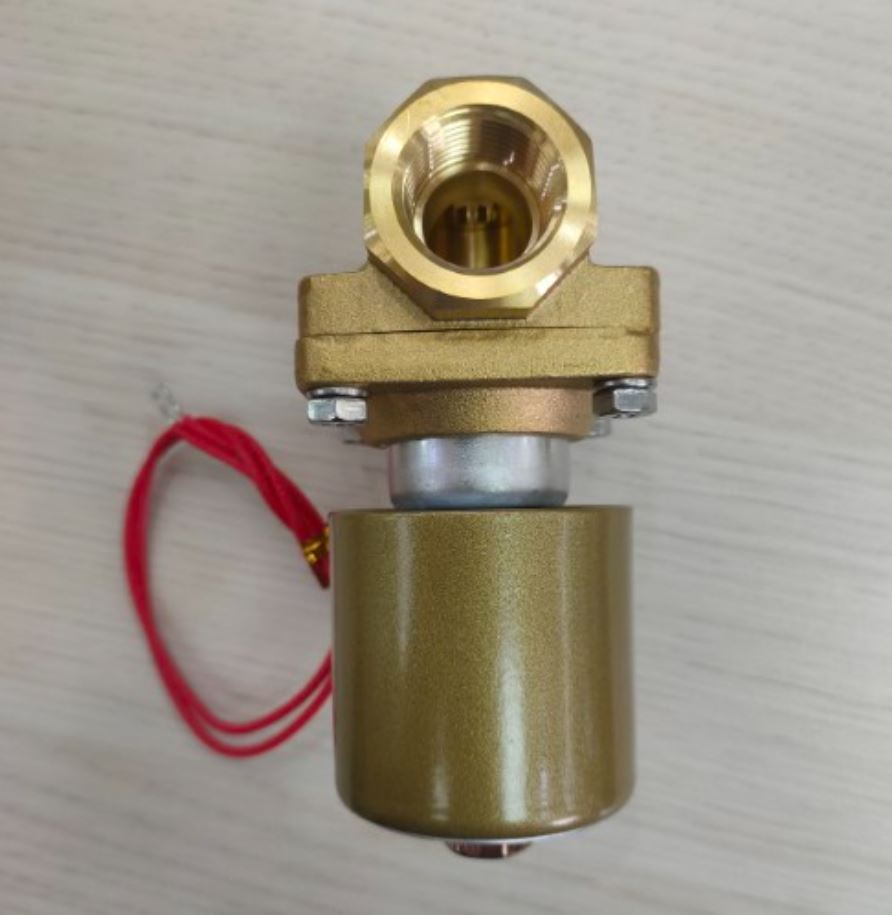

| DW15-5C-04 | Ø15 | 1/2" | Pilot | 0.03 ~ 1.0 | ~2.0 | 0.7 | Nước, dầu |
| DW20-5C-06 | Ø20 | 3/4" | Pilot | 0.03 ~ 1.0 | ~3.5 | 0.9 | Hệ thống nước lớn |
| DW25-5C-10 | Ø25 | 1" | Pilot | 0.03 ~ 1.0 | ~5.5 | 1.2 | Máy ép, dây chuyền công nghiệp |
Model hay gặp:
- DW03-5G-02 (DC24V, 1/4")
- DW20-2C-06 (AC220V, 3/4")
- DW25-5C-10 (DC24V, 1")
- DW15-1C-04 (AC110V, 1/2")
Ứng dụng phổ biến
- Cấp/ngắt nước, khí nén, dầu trong máy móc.
- Hệ thống tưới tiêu, lọc nước, máy rửa công nghiệp.
- Thiết bị tự động hóa, máy đóng gói, boiler (có DWS cho hơi nước).
- Hệ thống khí nén lớn cần van on/off nhanh.
Lưu ý khi sử dụng:
- Nên lắp bộ lọc (strainer) trước van để tránh tắc nghẽn.
- Ưu tiên DC24V + Connector cho an toàn và dễ bảo trì.
- Kiểm tra hướng IN-OUT (thường có dấu trên thân van).
