Van Tay Gạt Khí Nén TPC DH400-04

0 VNĐ

Van tay gạt TPC DH400-04 (4 cửa, 3 vị trí đóng giữa, ren Rc 1/2", Cv 3.1) cho lưu lượng lớn, dùng điều khiển bằng tay xi lanh khí nén cỡ lớn trên máy ép, cửa khí nén và cơ cấu nâng hạ.

Đặt hàng Tư vấn

Anh chị cần van tay gạt lưu lượng lớn, ren 1/2", để điều khiển xi lanh khí nén cỡ lớn đi – về – dừng giữa mà không cần điện?

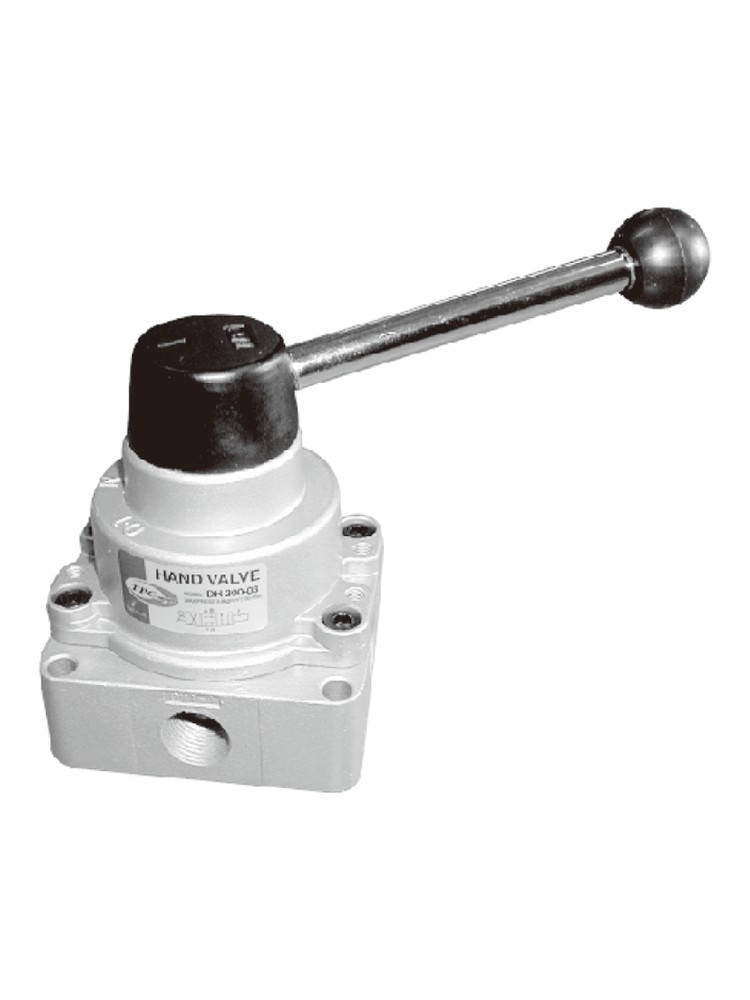

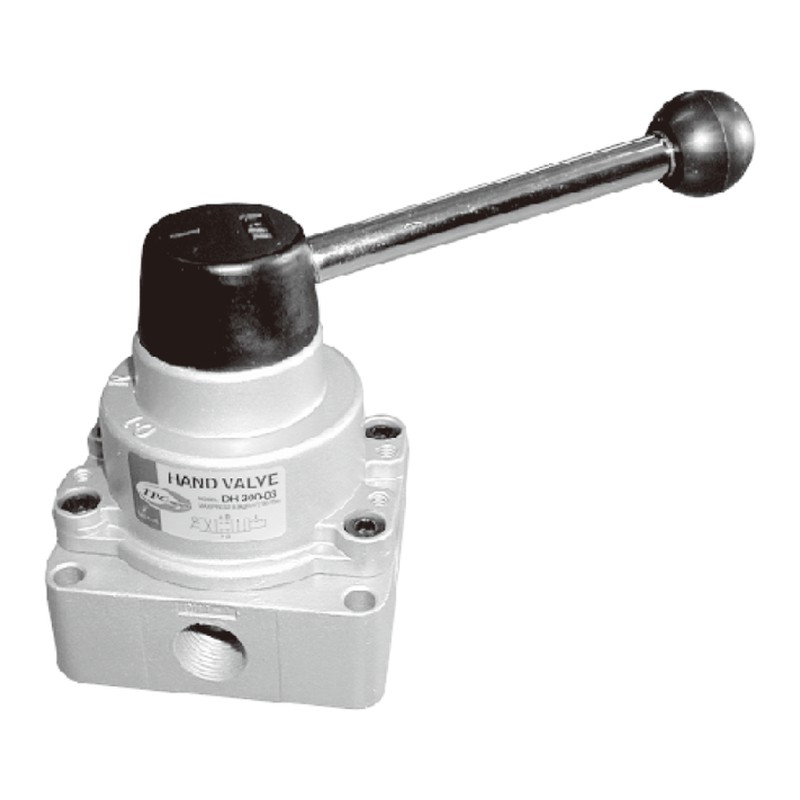

Van tay gạt TPC DH400-04 thuộc dòng TPC DH Series Hand Valve (4 way) của TPC Mechatronics – thương hiệu thiết bị khí nén hàng đầu Hàn Quốc. Van dạng đĩa xoay (rotary disc), thân nhôm đúc áp lực chắc chắn, có khấc định vị vị trí giữa. Ở vị trí giữa (đóng giữa – Closed Center), toàn bộ các cửa đều bị chặn, giữ xi lanh dừng lại tại chỗ. Đây là cỡ lớn nhất của dòng DH với diện tích hiệu dụng 55 mm² (Cv 3.1), cho xi lanh đường kính lớn chạy nhanh và mạnh.

✅ Thông số kỹ thuật chính:

Model: DH400-04 – Thương hiệu: TPC Mechatronics (Hàn Quốc)
Kiểu van: Van chia hướng điều khiển bằng tay gạt, 4 cửa (P – A – B – R)
Số vị trí: 3 vị trí, vị trí giữa đóng (Closed Center), có khấc định vị
Kích thước cổng: Ren Rc(PT) 1/2"
Lưu chất: Khí nén
Áp suất làm việc: 0 ~ 9.9 kgf/cm² (tối đa 990 kPa ~ 140 psi)
Áp suất thử bền: 1.5 MPa (200 psi)
Nhiệt độ môi trường và lưu chất: 5 ~ 60°C
Góc gạt: 90°
Diện tích hiệu dụng: 55 mm² (Cv 3.1)
Vật liệu thân: Nhôm đúc áp lực (aluminum die casting)

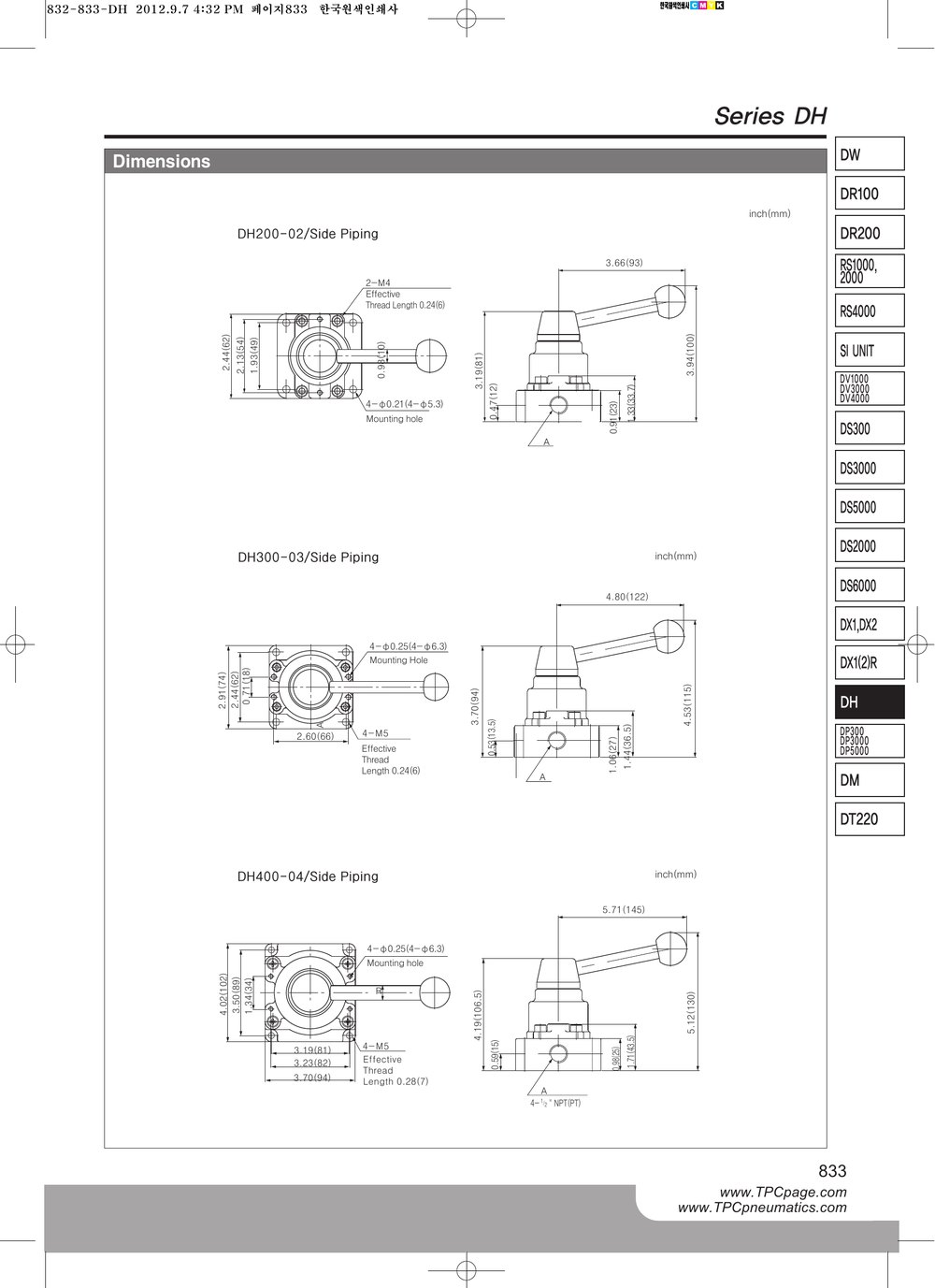

Kiểu lắp: Đấu ống bên hông, bắt thân bằng 4 lỗ Ø6.3 mm
Khối lượng: khoảng 1.6 kg

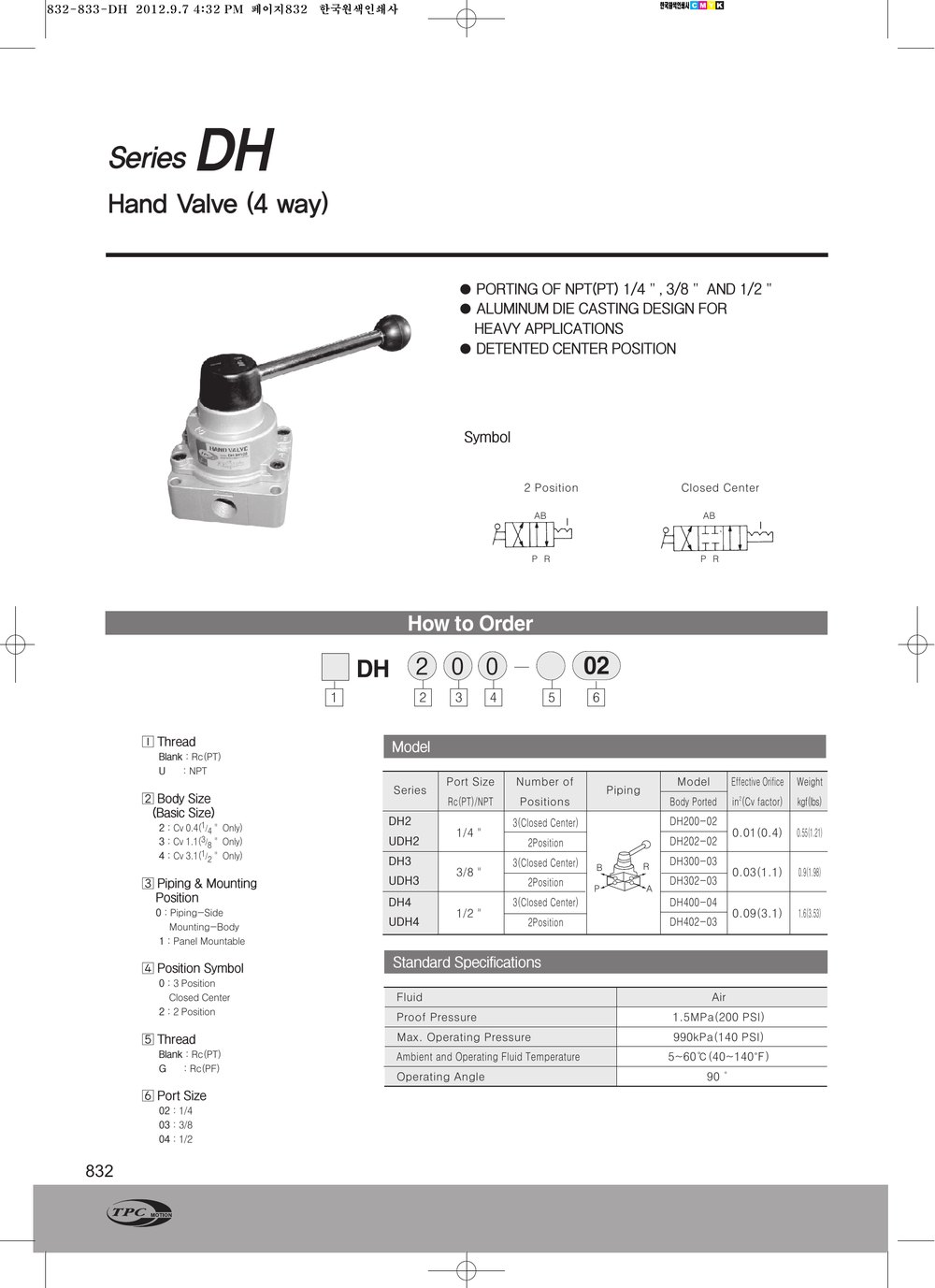

Cách đọc mã DH400-04: DH (dòng van tay gạt) – 4 (cỡ thân Cv 3.1, dành cho ren 1/2") – 0 (đấu ống bên hông, bắt thân) – 0 (3 vị trí đóng giữa) – 04 (ren Rc(PT) 1/2").

Model phổ biến: DH200-02 (ren 1/4", 3 vị trí), DH202-02 (ren 1/4", 2 vị trí), DH300-03 (ren 3/8", 3 vị trí), DH302-03 (ren 3/8", 2 vị trí), DH400-04 (ren 1/2", 3 vị trí), DH402-04 (ren 1/2", 2 vị trí). Có phiên bản ren NPT (mã UDH) theo yêu cầu.

Ứng dụng:
