Van Cơ Khí Nén TPC DM550

0 VNĐ

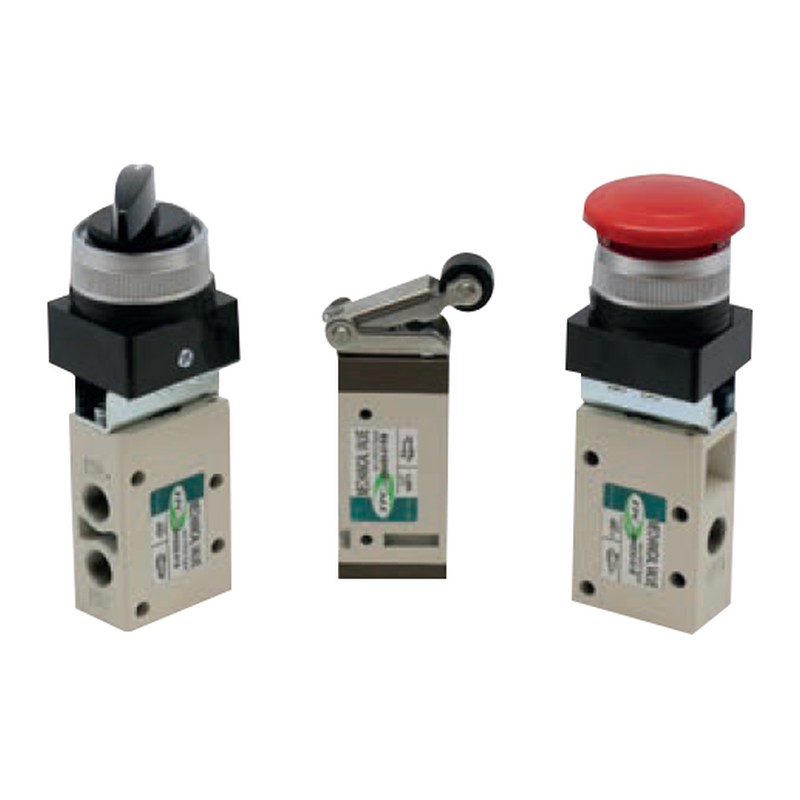

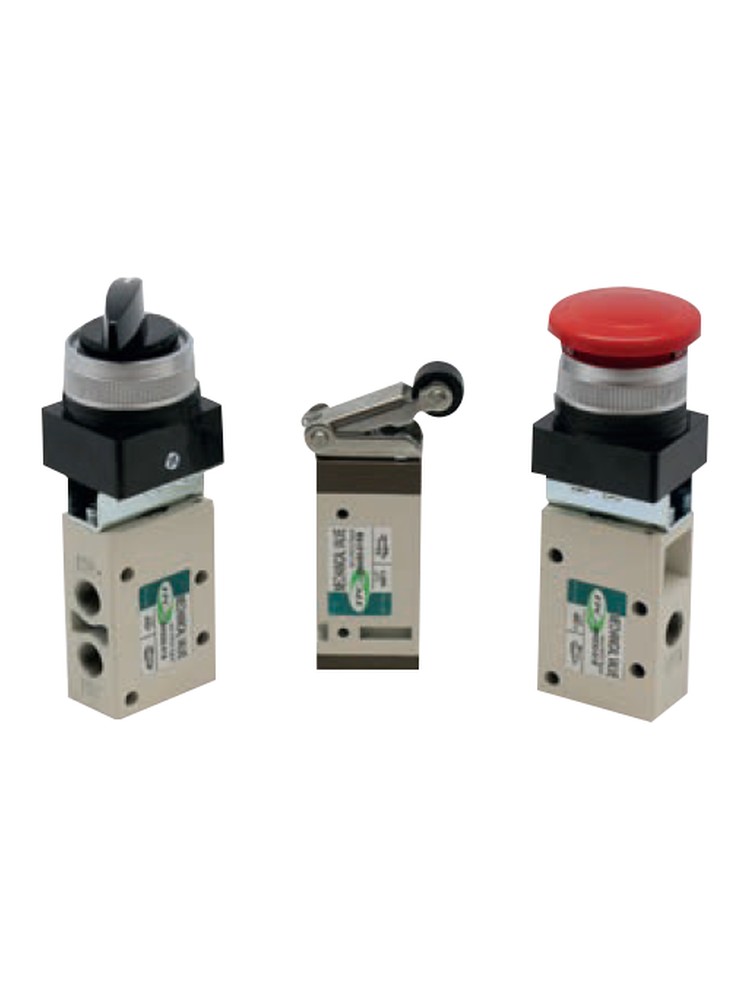

Van cơ khí nén TPC DM550 (5 cửa 2 vị trí, ren 1/4", Cv 1.0) điều khiển trực tiếp xi lanh tác động kép bằng nút nhấn, nút nấm, con lăn hoặc núm xoay mà không cần điện.

Đặt hàng Tư vấn

Anh chị cần điều khiển trực tiếp xi lanh tác động kép bằng cơ khí – nhấn nút, gạt núm hay chạm con lăn là xi lanh đảo chiều, không cần điện?

Van cơ khí nén TPC DM550 thuộc dòng TPC DM Series (3·5 Port Mechanical Valves) của TPC Mechatronics – thương hiệu thiết bị khí nén hàng đầu Hàn Quốc. DM550 là van cơ 5 cửa 2 vị trí, ren 1/4", điều khiển trực tiếp xi lanh tác động kép, với nhiều bộ tác động dễ thay đổi: nút nhấn, nút nấm, con lăn, con lăn một chiều, núm xoay chọn. Bản ren 1/8" cùng kiểu là DM450.

✅ Thông số kỹ thuật chính:

Model: DM550 – Thương hiệu: TPC Mechatronics (Hàn Quốc)
Kiểu van: Van cơ khí nén 5 cửa 2 vị trí (P – A – B – R1 – R2)
Kích thước cổng: Ren Rc(PT) 1/4"
Lưu chất: Khí nén
Áp suất làm việc: 1.5 ~ 7 kgf/cm²
Diện tích hiệu dụng: 19.0 mm² (Cv 1.0)
Bôi trơn: Không cần

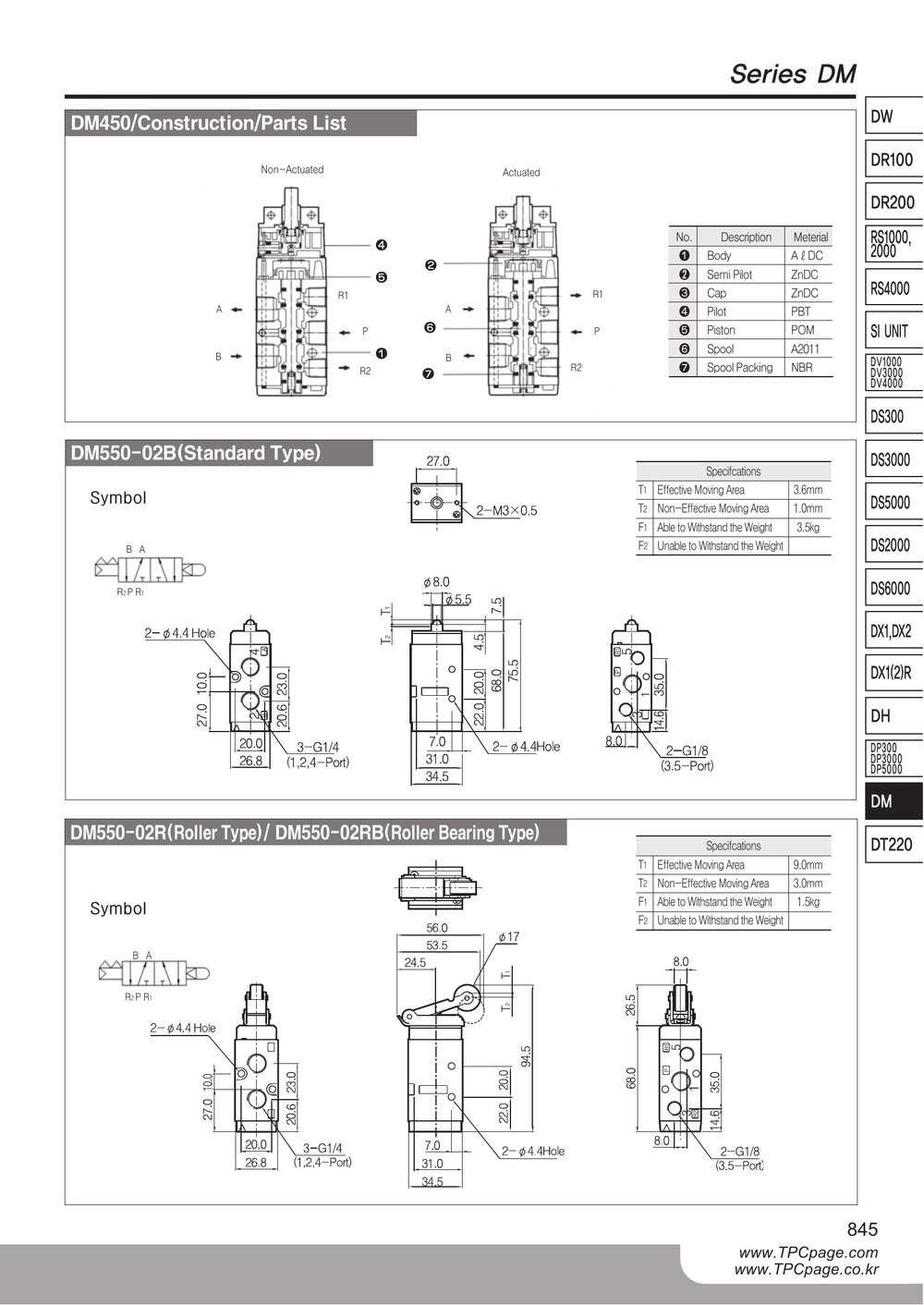

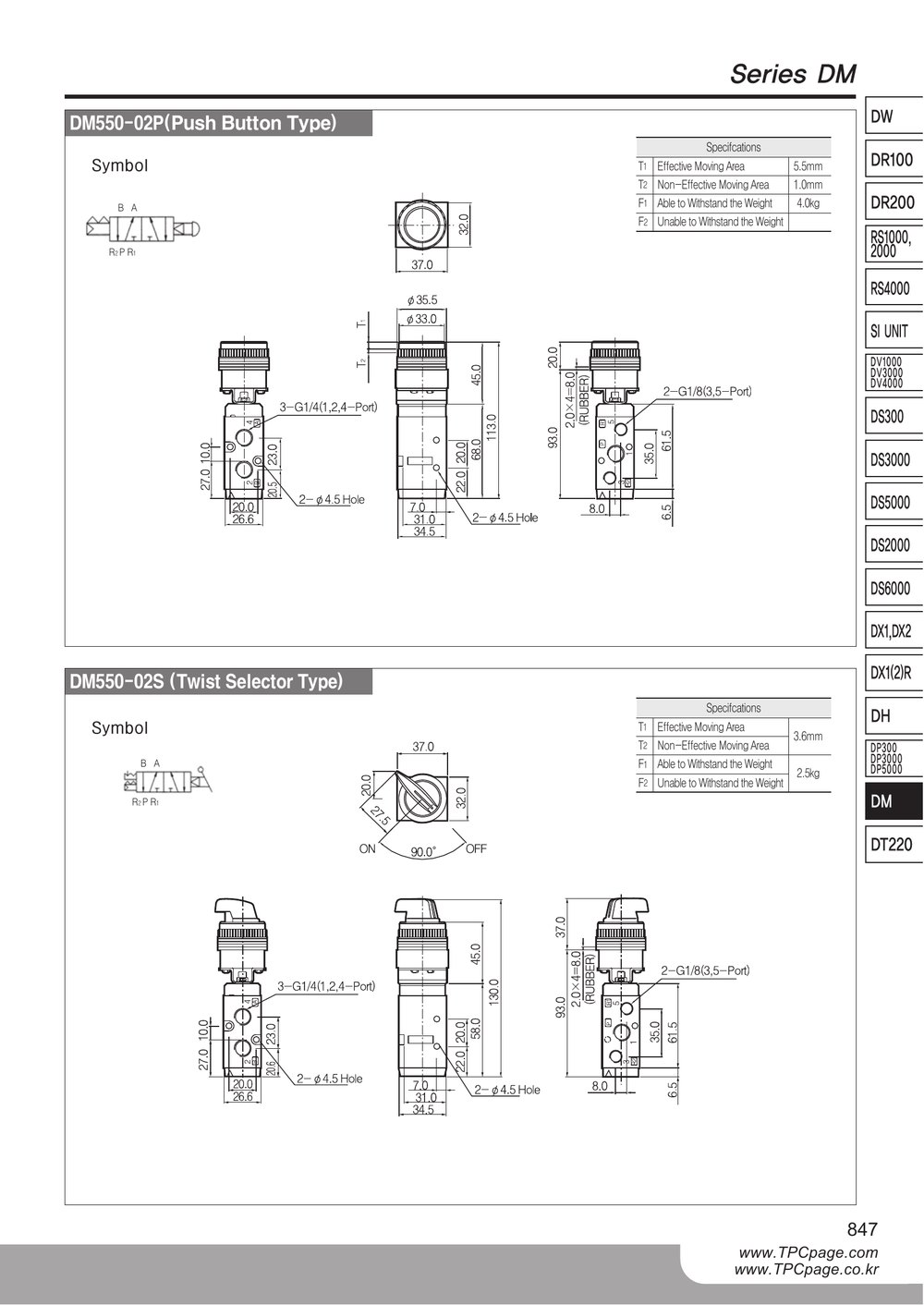

Bộ tác động: B (cơ bản/nút nhấn tiêu chuẩn), R (con lăn), RB (con lăn ổ bi), R2 (con lăn một chiều), E (nút nấm), P (nút phẳng), S (núm xoay chọn)

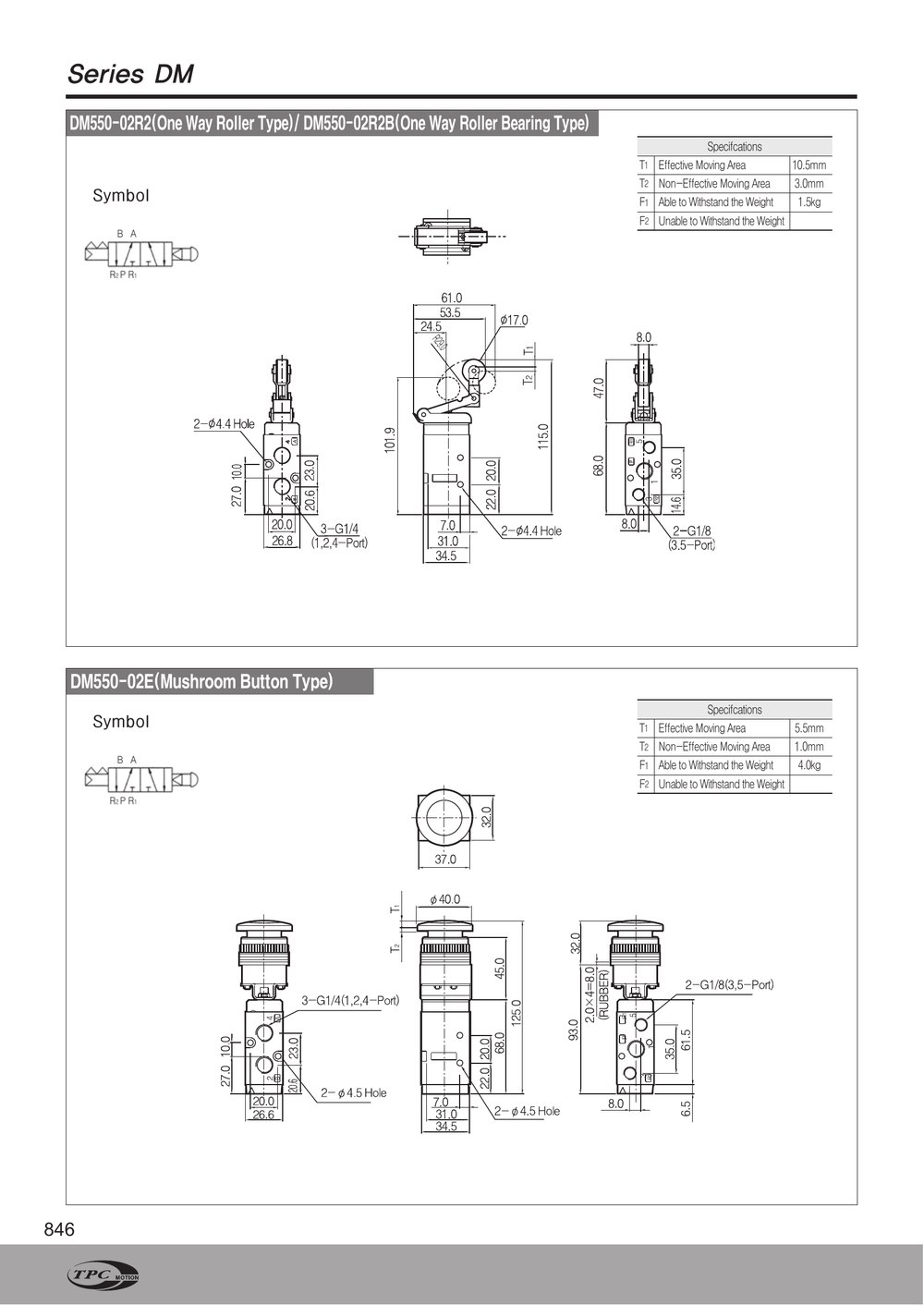

Hành trình hiệu dụng: B 3.6 mm; R/RB 9.0 mm; R2 10.5 mm; E, P 5.5 mm; S 3.6 mm
Màu nút: đỏ (tiêu chuẩn), xanh lá (G), đen (B)
Lắp đặt: tiêu chuẩn hoặc có pát (bracket) – mã pát DM-5B
Khối lượng: khoảng 191 g

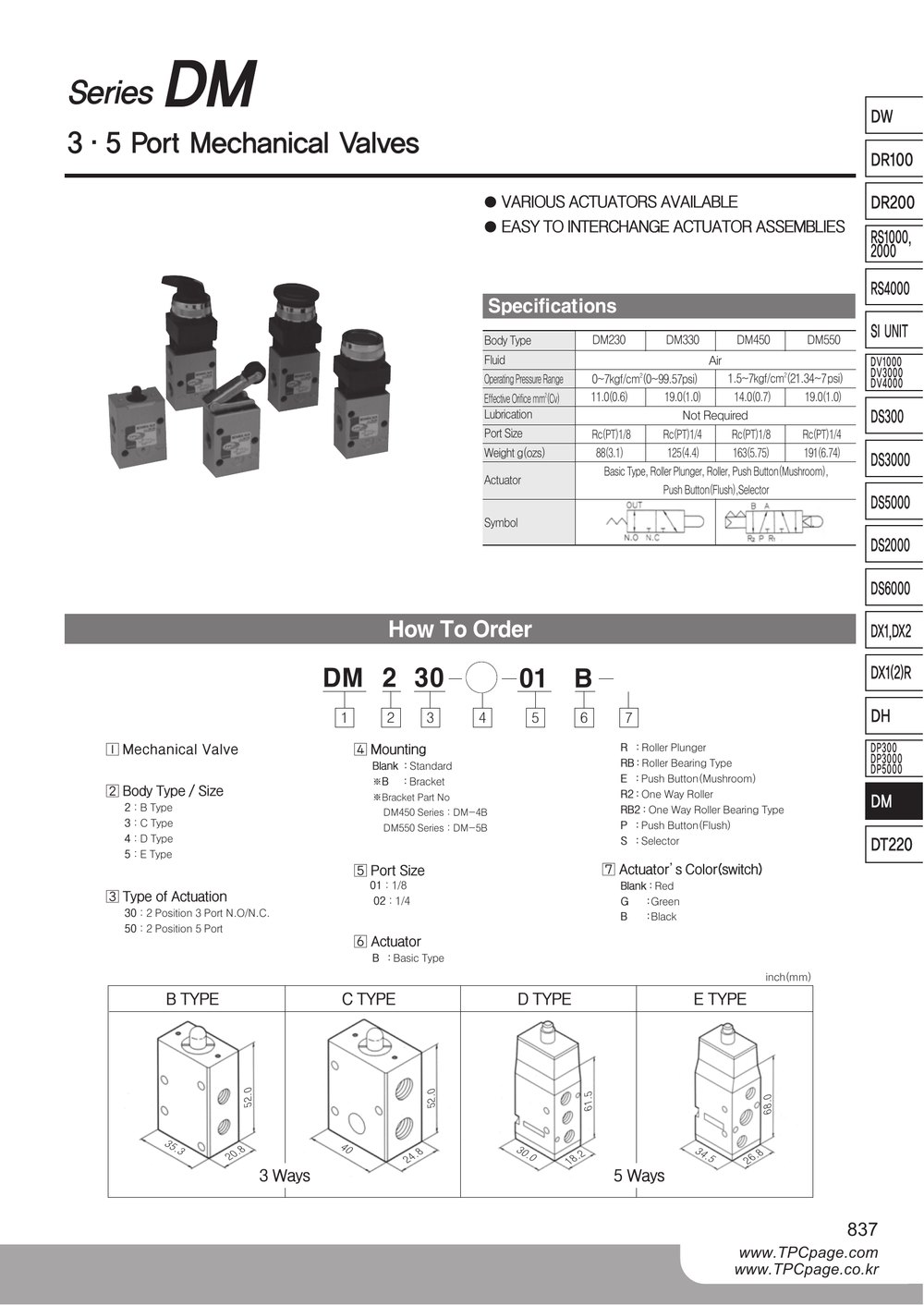

Cách đọc mã DM550-02R: DM (van cơ khí nén) – 5 (thân cỡ E) – 50 (2 vị trí 5 cửa) – 02 (ren Rc(PT) 1/4") – R (bộ tác động con lăn). Có tùy chọn bản lắp pát (bracket) và mã màu nút G (xanh lá) / B (đen) theo bảng mã catalogue.

Model phổ biến: DM550-02B, DM550-02R, DM550-02RB, DM550-02R2, DM550-02E, DM550-02P, DM550-02S. Bản ren 1/8": DM450-01B, DM450-01R, DM450-01E, DM450-01S. Bản 3 cửa: DM230, DM330.

Ứng dụng:
