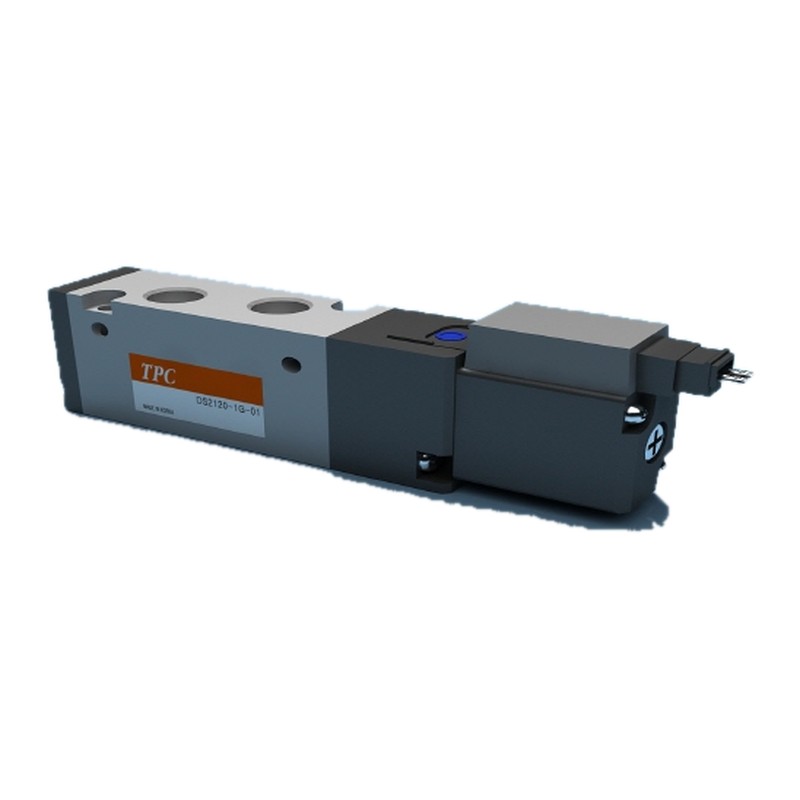

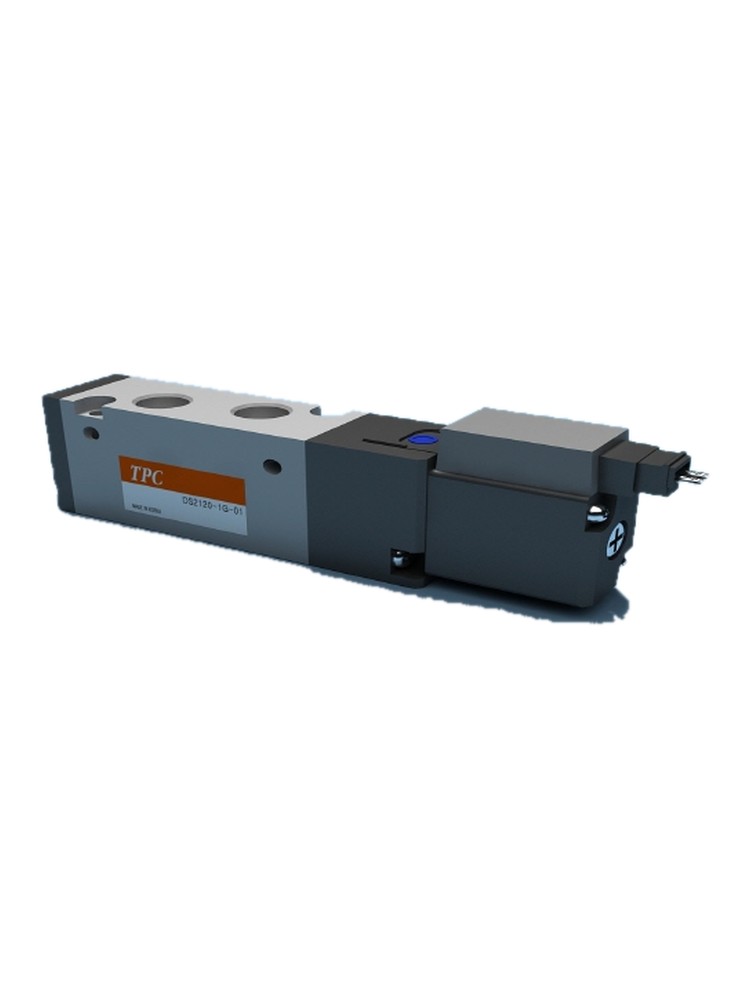

Van Điện Từ TPC DS2120

0 VNĐ

Van điện từ TPC DS2120 (5/2 một coil, thân rộng 18 mm, ren 1/8", Cv 0.53) gọn nhẹ, tiêu thụ điện thấp; bản hai coil là DS2220.

Đặt hàng Tư vấn

Anh chị cần một van điện từ 5/2 cỡ nhỏ, thân hẹp để lắp gọn trong máy, ren 1/8" và tiêu thụ điện thấp?

Van điện từ TPC DS2120 thuộc dòng TPC DS2000 Series (Elastic Seal 5 Port Pilot Type Solenoid Valve) của TPC Mechatronics – thương hiệu thiết bị khí nén hàng đầu Hàn Quốc. Thân van chỉ rộng 18 mm, diện tích hiệu dụng 9.5 mm² (Cv 0.53), coil DC chỉ 1.7 W. Bản hai coil cùng dòng là DS2220. Khi cần, van có thể dùng như van 3 cửa bằng cách bịt một cổng A hoặc B.

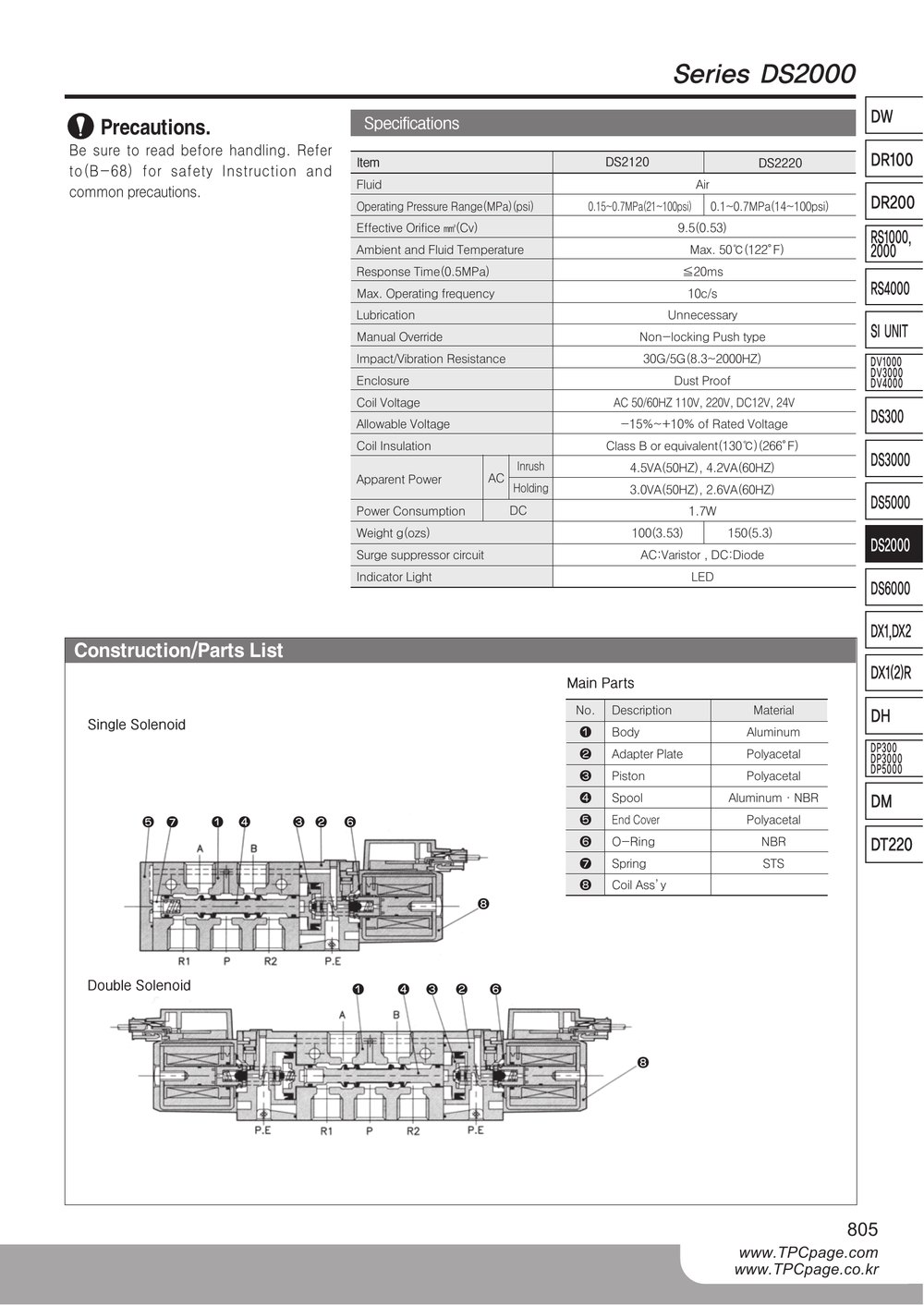

✅ Thông số kỹ thuật chính:

Model: DS2120 (1 coil) / DS2220 (2 coil) – Thương hiệu: TPC Mechatronics (Hàn Quốc)
Kiểu van: Van điện từ 5 cửa 2 vị trí (5/2), dạng pilot, gioăng đàn hồi (Elastic Seal), thân đấu ống trực tiếp
Kích thước cổng: Ren Rc(PT) 1/8" (mã 01)
Lưu chất: Khí nén
Áp suất làm việc: DS2120: 0.15 ~ 0.7 MPa (21 ~ 100 psi); DS2220: 0.1 ~ 0.7 MPa (14 ~ 100 psi)
Nhiệt độ môi trường và lưu chất: tối đa 50°C
Diện tích hiệu dụng: 9.5 mm² (Cv 0.53)
Thời gian đáp ứng: ≤ 20 ms (ở 0.5 MPa); tần số tối đa 10 lần/giây
Điện áp coil: AC110V (1), AC220V (2), DC24V (5), DC12V (6); dao động cho phép -15% ~ +10%
Công suất: AC khởi động 4.5 VA (50 Hz) / 4.2 VA (60 Hz), duy trì 3.0 VA / 2.6 VA; DC 1.7 W; cách điện cấp B (130°C)
Kiểu đấu điện: G (dây điện), H (đầu cắm), HZ (đầu cắm có đèn và chống xung); bản DC kiểu đầu cắm chỉ có HZ
Đèn báo LED; mạch chống xung: AC varistor, DC diode
Nút tác động tay: nhấn không khóa; không cần bôi trơn; vỏ chống bụi
Chịu va đập / rung: 30G / 5G
Khối lượng: DS2120 khoảng 100 g; DS2220 khoảng 150 g

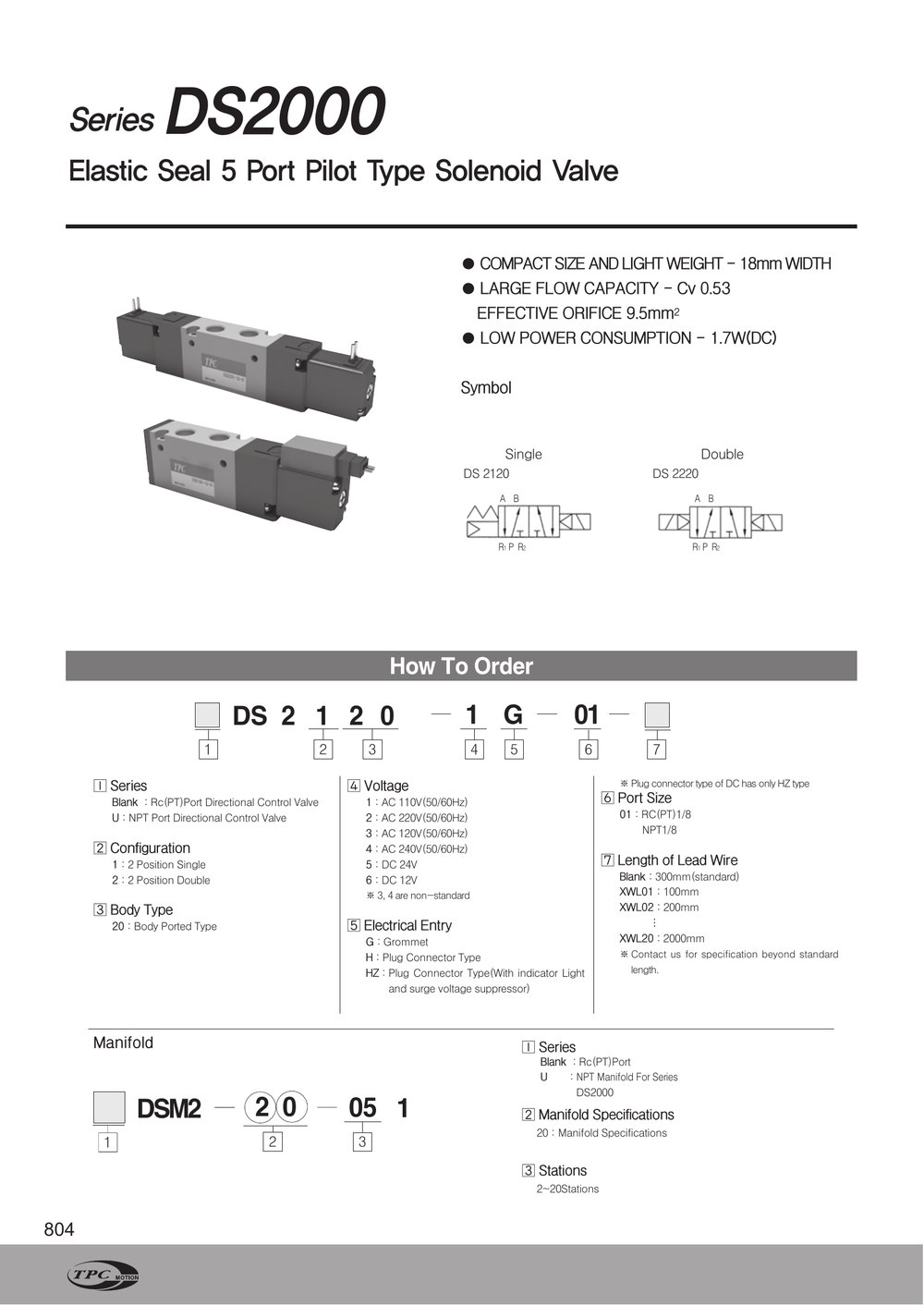

Cách đọc mã DS2120-5G-01: DS (dòng DS) – 2 (DS2000) – 1 (2 vị trí 1 coil; 2 = 2 coil) – 20 (thân đấu ống trực tiếp) – 5 (điện áp DC24V) – G (đấu dây điện, dài 300 mm) – 01 (ren Rc(PT) 1/8"). Thêm chữ U phía trước cho ren NPT.

Model phổ biến: DS2120-5G-01 (DC24V), DS2120-2G-01 (AC220V), DS2120-1G-01 (AC110V), DS2120-5HZ-01 (đầu cắm có đèn); DS2220-5G-01, DS2220-2G-01 (2 coil). Có manifold DSM2 từ 2 đến 20 vị trí.
