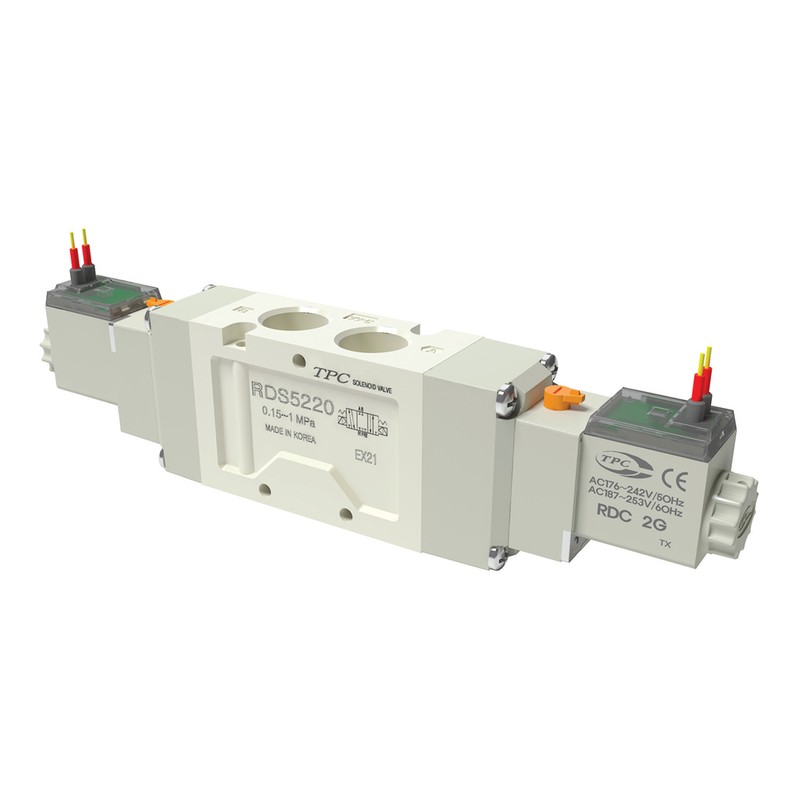

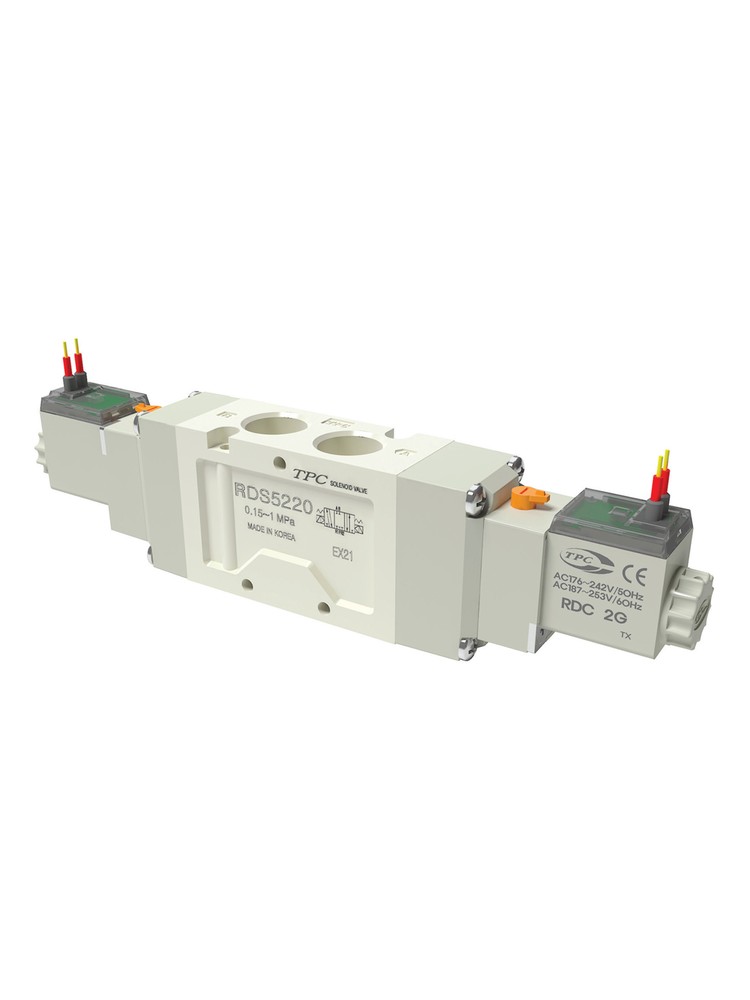

Van Điện Từ TPC RDS5220

0 VNĐ

Van điện từ TPC RDS5220 (5/2, 2 coil, ren 1/4" – 1/2", Cv 2.8 – 3.2, áp suất 0.1~1.0 MPa) giữ nguyên vị trí xi lanh khi mất điện, phù hợp xi lanh cỡ lớn và cơ cấu kẹp, khóa.

Đặt hàng Tư vấn

Anh chị cần một van 5/2 hai coil lưu lượng lớn, giữ nguyên vị trí xi lanh khi mất điện cho các cơ cấu tải nặng?

Van điện từ TPC RDS5220 thuộc dòng TPC RDS5000 Series (Rubber Seal 5 Port Pilot Type) của TPC Mechatronics – thương hiệu thiết bị khí nén hàng đầu Hàn Quốc. Thân van chỉ rộng 32 mm nhưng cho lưu lượng lớn (Cv 2.8 – 3.2), phù hợp xi lanh cỡ trung và lớn. Hai coil, có đèn LED báo trạng thái; van giữ nguyên trạng thái sau khi ngắt điện cho đến khi coil còn lại được cấp điện.

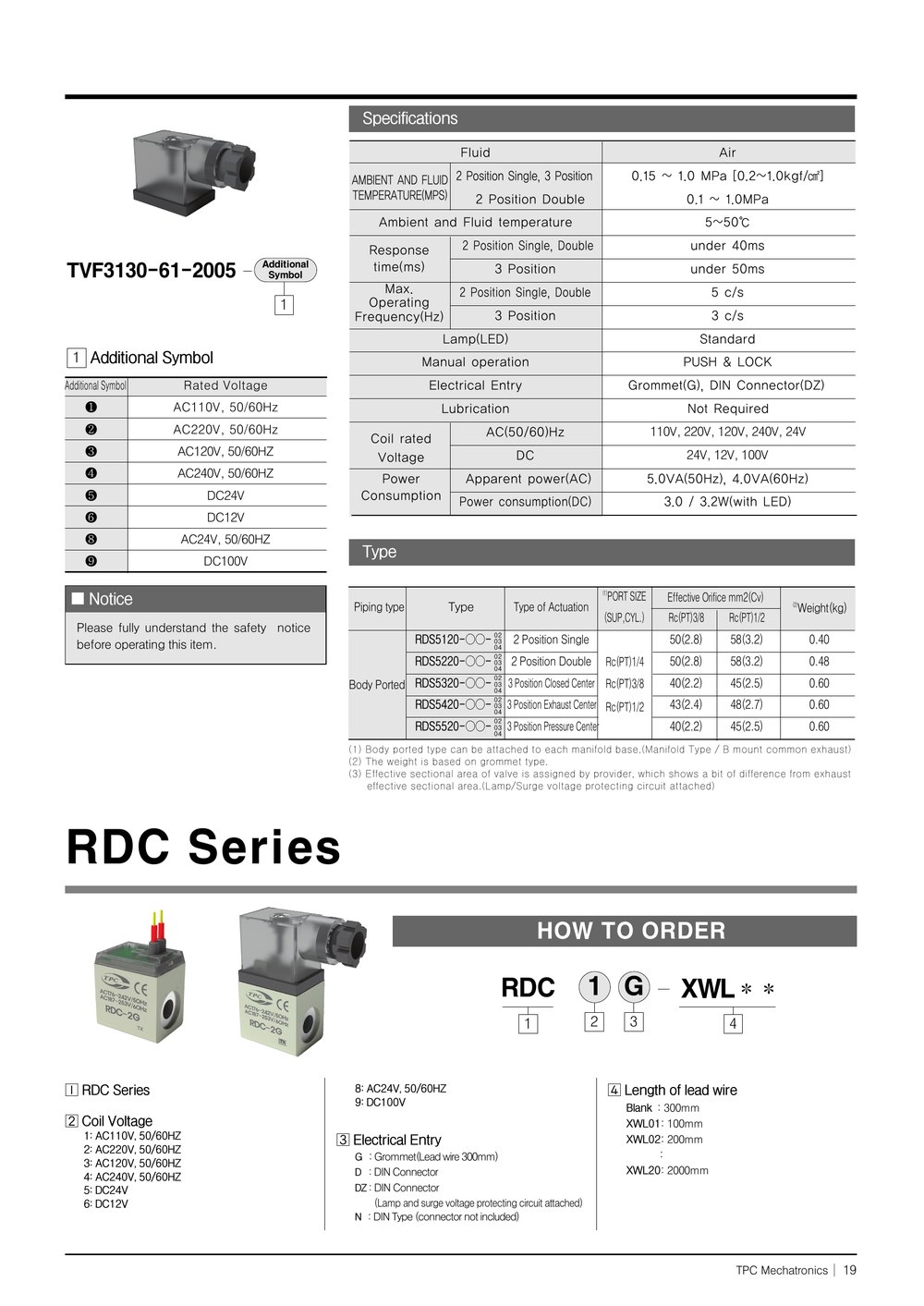

✅ Thông số kỹ thuật chính:

Model: RDS5220 – Thương hiệu: TPC Mechatronics (Hàn Quốc)
Kiểu van: Van điện từ 5 cửa 2 vị trí (5/2), 2 coil (Double Solenoid), dạng pilot, gioăng cao su, thân đấu ống trực tiếp (Body Ported)
Kích thước cổng (P, A, B): Ren Rc(PT) 1/4" (mã 02), 3/8" (mã 03) hoặc 1/2" (mã 04)
Lưu chất: Khí nén
Áp suất làm việc: 0.1 ~ 1.0 MPa
Nhiệt độ môi trường và lưu chất: 5 ~ 50°C
Diện tích hiệu dụng: 50 mm² (Cv 2.8) với ren 3/8"; 58 mm² (Cv 3.2) với ren 1/2"
Thời gian đáp ứng: dưới 40 ms
Tần số hoạt động tối đa: 5 lần/giây (5 c/s)
Điện áp coil: AC110V (1), AC220V (2), AC120V (3), AC240V (4), DC24V (5), DC12V (6), AC24V (8), DC100V (9)
Công suất coil: AC 5.0 VA (50 Hz) / 4.0 VA (60 Hz); DC 3.0 W / 3.2 W (có LED)
Kiểu đấu điện: G (dây điện dài 300 mm), D (đầu DIN), DZ (đầu DIN có đèn và mạch chống xung), N (kiểu DIN, không kèm đầu nối)
Đèn LED báo trạng thái: tiêu chuẩn; nút tác động tay kiểu nhấn – khóa (Push & Lock)
Bôi trơn: Không cần
Vật liệu thân: Nhôm đúc áp lực, sơn trắng
Khối lượng: khoảng 0.48 kg (bản đấu dây G)

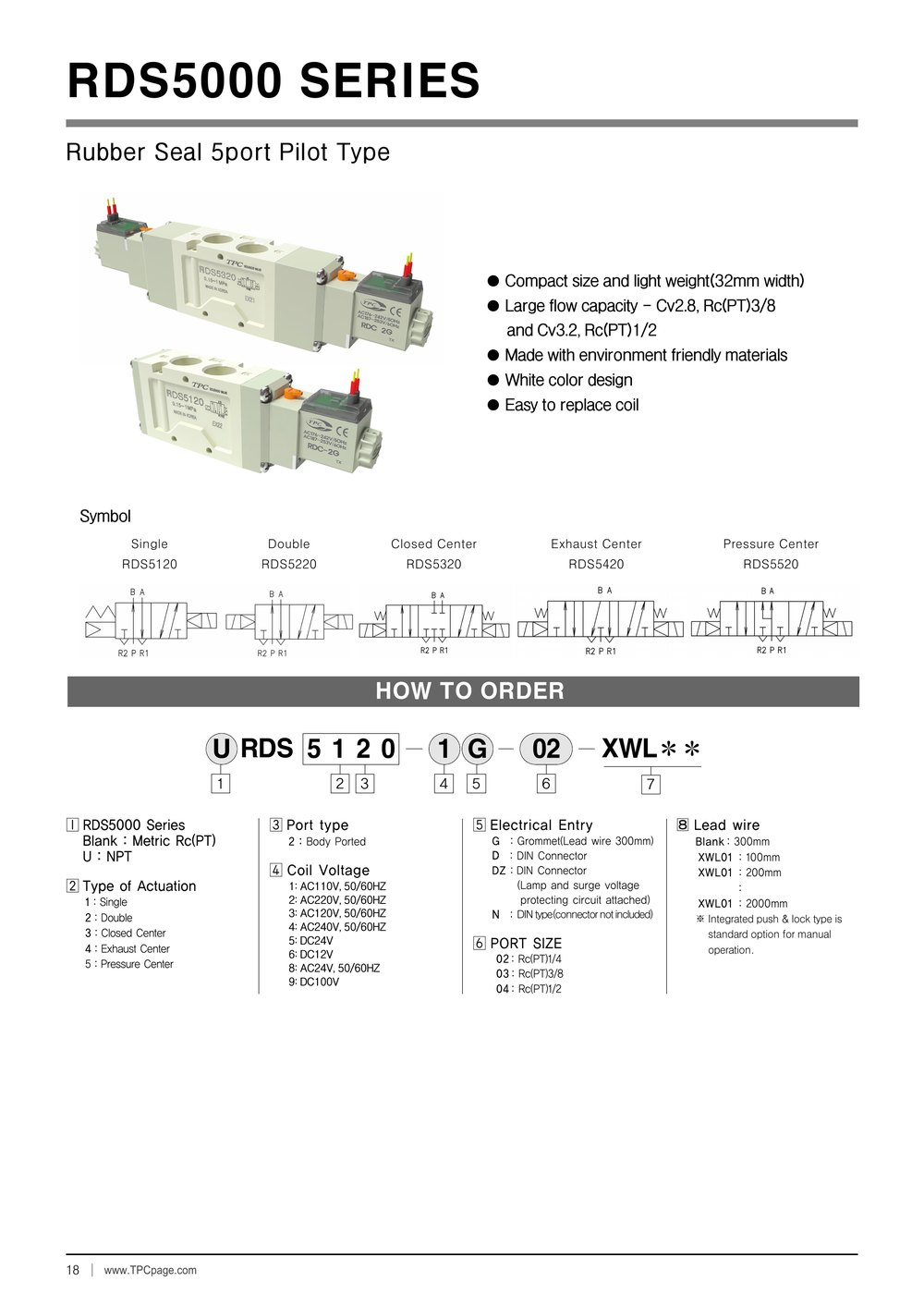

Cách đọc mã RDS5220-5G-03: RDS5 (dòng RDS5000) – 2 (Double, 2 coil) – 2 (thân đấu ống trực tiếp – Body Ported) – 0 – 5 (điện áp DC24V) – G (đấu dây điện, dài 300 mm) – 03 (ren Rc(PT) 3/8"). Thêm chữ U phía trước cho ren NPT.

Model phổ biến: RDS5220-5G-02, RDS5220-5G-03, RDS5220-5G-04 (DC24V, dây điện), RDS5220-2G-03, RDS5220-2G-04 (AC220V), RDS5220-5DZ-03, RDS5220-5DZ-04 (đầu DIN có đèn). Cùng dòng: RDS5120 (5/2 một coil), RDS5320 / RDS5420 / RDS5520 (5/3).

Ứng dụng:
