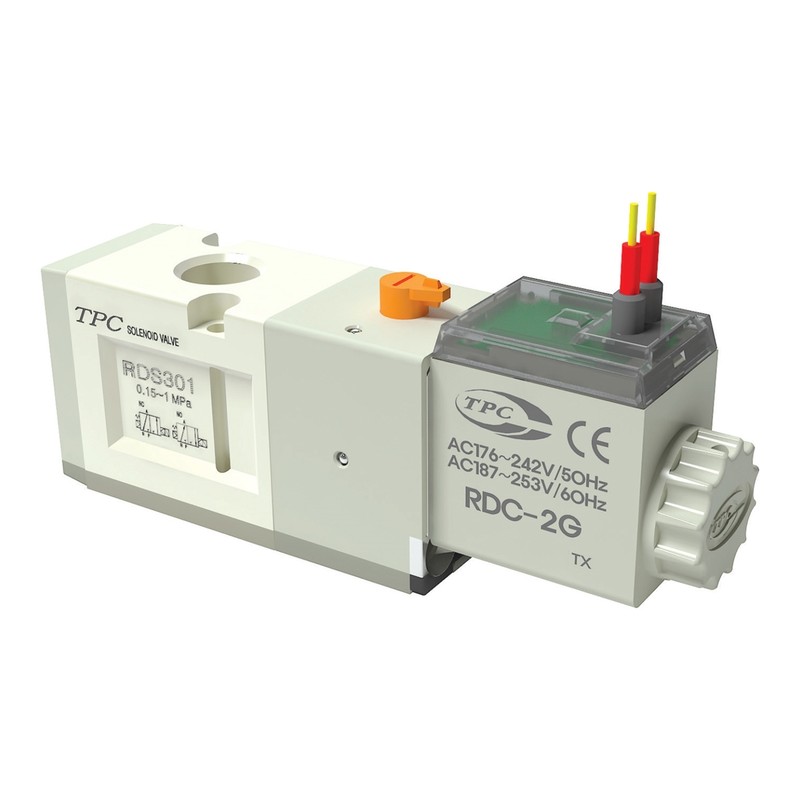

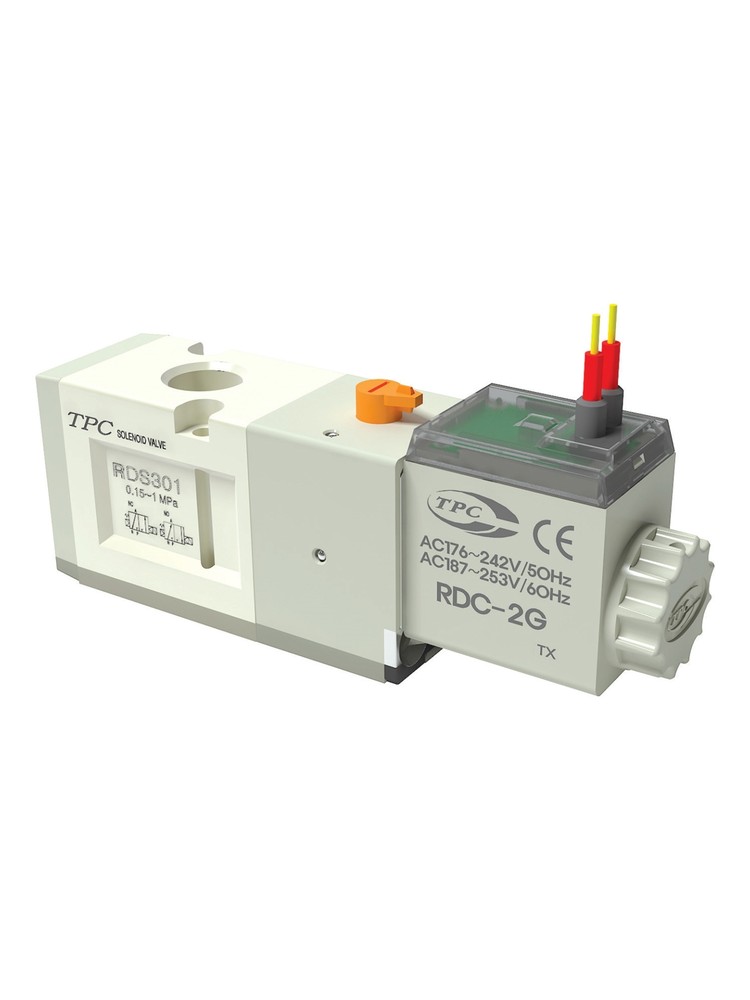

Van Điện Từ TPC RDS301

0 VNĐ

Van điện từ TPC RDS301 (3 cửa 2 vị trí, 1 coil, thường đóng hoặc thường mở, ren 1/8" – 1/4") nhỏ gọn, lưu lượng lớn, dùng cho xi lanh tác động đơn, thổi khí và cấp – xả khí.

Đặt hàng Tư vấn

Anh chị cần một van điện từ 3/2 gọn nhẹ để điều khiển xi lanh tác động đơn, thổi khí hoặc đóng – xả khí cho cơ cấu khí nén?

Van điện từ TPC RDS301 thuộc dòng TPC RDS300 Series (Rubber Seal 3 Port Pilot Type) của TPC Mechatronics – thương hiệu thiết bị khí nén hàng đầu Hàn Quốc. Thân chỉ rộng 26.4 mm, lưu lượng lớn, có đèn LED báo trạng thái, thay coil nhanh và có thể chuyển đổi thường đóng (N.C) ↔ thường mở (N.O).

✅ Thông số kỹ thuật chính:

Model: RDS301 – Thương hiệu: TPC Mechatronics (Hàn Quốc)
Kiểu van: Van điện từ 3 cửa 2 vị trí (3/2), 1 coil, dạng pilot (khí + lò xo), gioăng cao su
Trạng thái: A – thường đóng (Normal Close); B – thường mở (Normal Open)
Kích thước cổng: Ren Rc(PT) 1/8" (mã 01) hoặc Rc(PT) 1/4" (mã 02)
Lưu chất: Khí nén
Áp suất làm việc: 0.15 ~ 1.0 MPa (1.5 ~ 10 kgf/cm²)
Nhiệt độ môi trường và lưu chất: 5 ~ 50°C
Diện tích hiệu dụng: 19.2 mm² (Cv 1.07) với ren 1/8"; 22 mm² (Cv 1.2) với ren 1/4"
Thời gian đáp ứng: dưới 30 ms (ở 0.5 MPa); tần số tối đa 5 lần/giây
Điện áp coil: AC110V (1), AC220V (2), AC120V (3), AC240V (4), DC24V (5), DC12V (6), AC24V (8), DC100V (9); dao động điện áp cho phép -15% ~ +10%
Công suất coil: AC 5.0 VA (50 Hz) / 4.0 VA (60 Hz); DC 3.0 W / 3.2 W (có LED); cách điện cấp H (180°C)
Kiểu đấu điện: G (dây điện dài 300 mm), D (đầu DIN), DZ (đầu DIN có đèn và mạch chống xung), N (kiểu DIN, không kèm đầu nối)
Đèn LED và mạch chống xung (varistor); nút tác động tay nhấn – khóa (Push & Lock)
Lắp đặt mọi tư thế; không cần bôi trơn; vỏ chống bụi
Vật liệu thân: Nhôm đúc áp lực, màu trắng

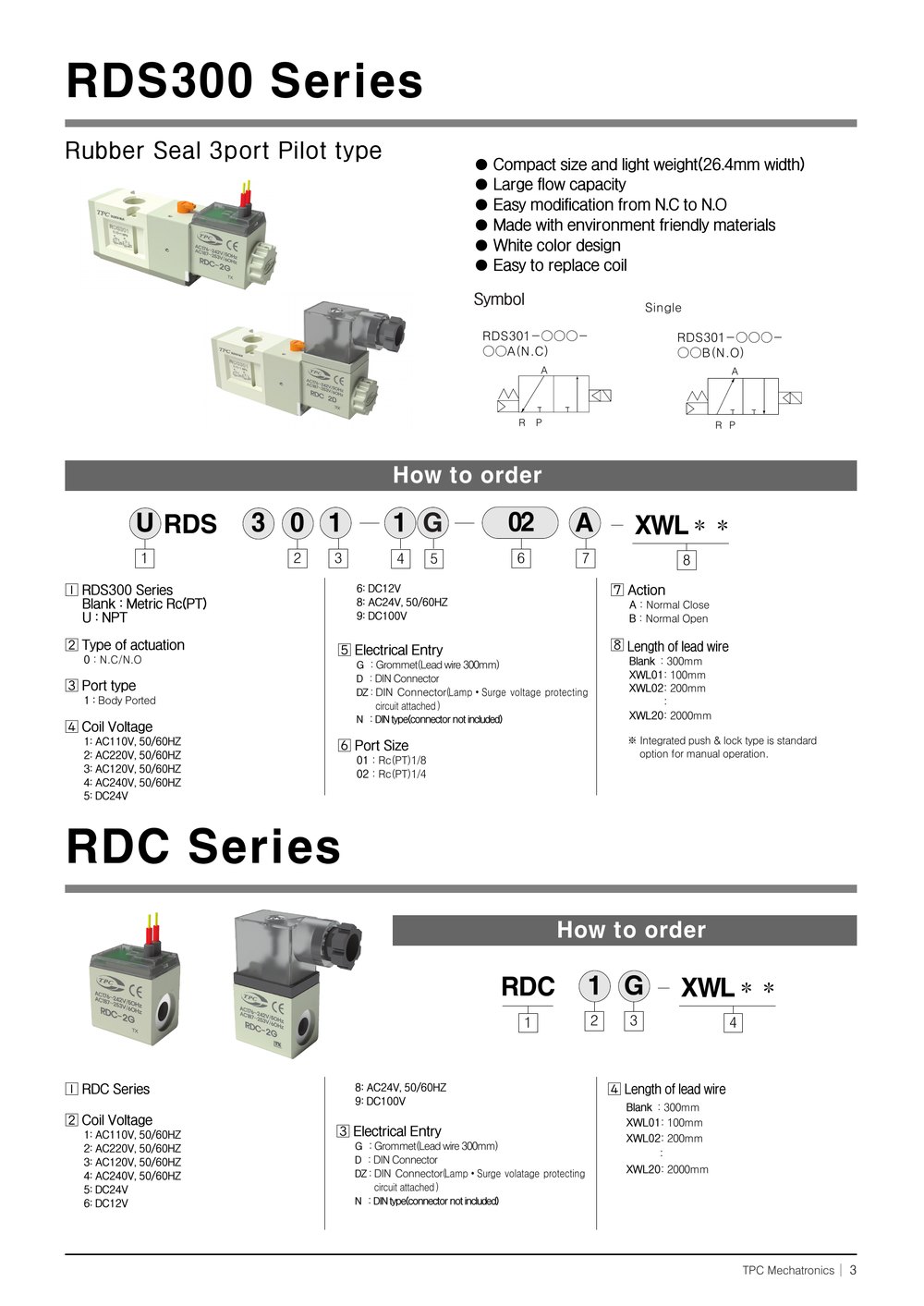

Cách đọc mã RDS301-2G-02A: RDS3 (dòng RDS300) – 0 (kiểu N.C/N.O) – 1 (thân đấu ống trực tiếp) – 2 (điện áp AC220V; 5 = DC24V) – G (đấu dây điện, dài 300 mm) – 02 (ren Rc(PT) 1/4") – A (thường đóng; B = thường mở). Thêm chữ U phía trước cho ren NPT.

Model phổ biến: RDS301-2G-01A, RDS301-2G-02A (AC220V, thường đóng), RDS301-5G-01A, RDS301-5G-02A (DC24V, thường đóng), RDS301-5DZ-02A (đầu DIN có đèn), RDS301-5G-02B, RDS301-2G-02B (thường mở).

Ứng dụng:
