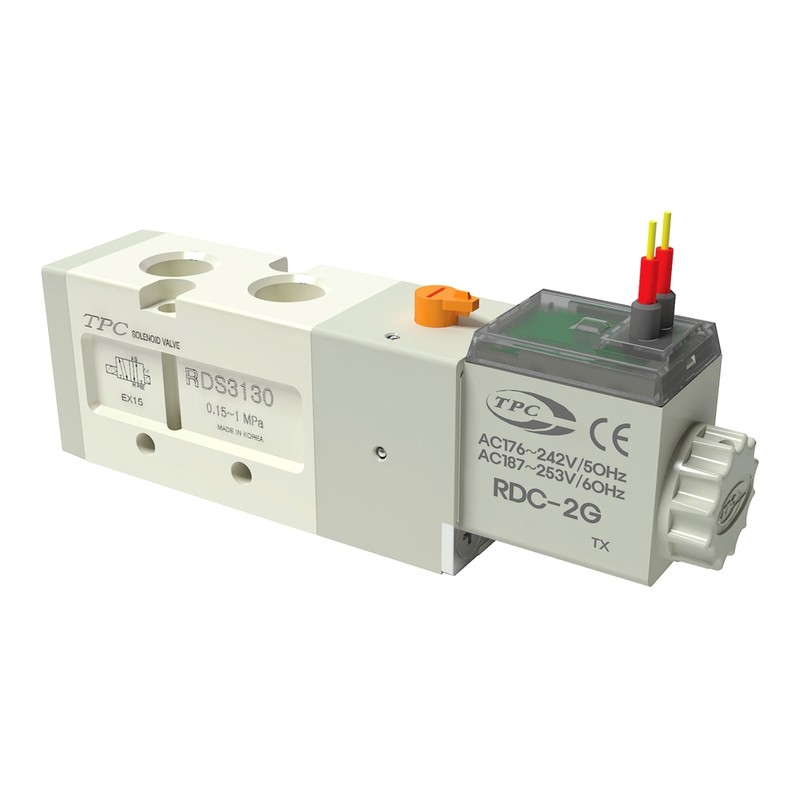

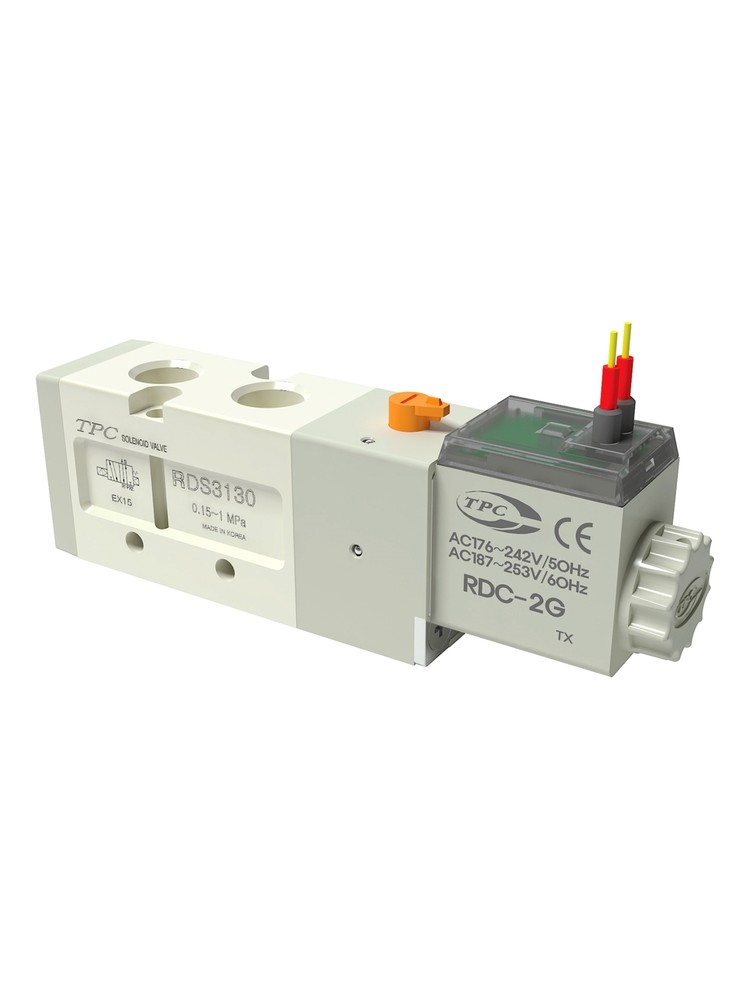

Van Điện Từ TPC RDS3130

Anh chị đang cần một van điện từ 5/2 một coil nhạy, bền, dễ thay coil để điều khiển xi lanh khí nén trên máy tự động mà vẫn gọn nhẹ, dễ lắp đặt?

Van điện từ TPC RDS3130 thuộc dòng TPC RDS3000 Series (Rubber Seal 5 Port Pilot Type) của TPC Mechatronics – thương hiệu thiết bị khí nén hàng đầu Hàn Quốc. Van dạng pilot gioăng cao su (Rubber Seal), thân trắng thế hệ mới, có đèn LED báo trạng thái và cơ cấu thay coil nhanh. Khi cấp điện, van đảo chiều cấp khí sang cổng còn lại; khi ngắt điện, van tự trở về vị trí ban đầu.

✅ Thông số kỹ thuật chính:

• Model: RDS3130 – Thương hiệu: TPC Mechatronics (Hàn Quốc)
• Kiểu van: Van điện từ 5 cửa 2 vị trí (5/2), 1 coil (Single Solenoid), dạng pilot, gioăng cao su, thân đấu ống trực tiếp (Body Ported)
• Kích thước cổng (P, A, B): Ren Rc(PT) 1/8" (mã 01) hoặc Rc(PT) 1/4" (mã 02); cổng xả R1, R2: Rc(PT) 1/8"
• Lưu chất: Khí nén
• Áp suất làm việc: 0.15 ~ 1.0 MPa
• Nhiệt độ môi trường và lưu chất: 5 ~ 50°C
• Diện tích hiệu dụng: 14.4 mm² (Cv 0.8) với ren 1/8"; 18 mm² (Cv 1.0) với ren 1/4"
• Thời gian đáp ứng: dưới 40 ms
• Tần số hoạt động tối đa: 5 lần/giây (5 c/s)
• Điện áp coil: AC110V (1), AC220V (2), AC120V (3), AC240V (4), DC24V (5), DC12V (6), AC24V (8), DC100V (9)
• Công suất coil: AC 5.0 VA (50 Hz) / 4.0 VA (60 Hz); DC 3.0 W / 3.2 W (có LED)
• Kiểu đấu điện: G (dây điện dài 300 mm), D (đầu DIN), DZ (đầu DIN có đèn và mạch chống xung), N (kiểu DIN, không kèm đầu nối)
• Đèn LED báo trạng thái: tiêu chuẩn; nút tác động tay kiểu nhấn – khóa (Push & Lock)
• Bôi trơn: Không cần
• Vật liệu thân: Nhôm đúc áp lực, sơn trắng
• Khối lượng: khoảng 0.21 kg (bản đấu dây G)

Cách đọc mã RDS3130-5G-02: RDS3 (dòng RDS3000) – 1 (Single, 1 coil) – 3 (thân đấu ống trực tiếp – Body Ported) – 0 – 5 (điện áp DC24V) – G (đấu dây điện, dài 300 mm) – 02 (ren Rc(PT) 1/4"). Thêm chữ U phía trước cho ren NPT; thêm XWL01…XWL20 để chọn chiều dài dây 100 – 2000 mm.

Model phổ biến: RDS3130-5G-01, RDS3130-5G-02 (DC24V, dây điện), RDS3130-2G-02 (AC220V, dây điện), RDS3130-5DZ-02, RDS3130-2DZ-02 (đầu DIN có đèn). Cùng dòng: RDS3230 (5/2 hai coil), RDS3330 / RDS3430 / RDS3530 (5/3 hai coil).

Ứng dụng:

• Điều khiển xi lanh khí nén tác động kép (đẩy ra – thu về) trên máy tự động
• Máy đóng gói, máy chiết rót, máy dán nhãn, băng tải phân loại
• Đồ gá kẹp phôi khí nén, cơ cấu gắp – đặt (pick & place)
• Tủ điều khiển khí nén, cụm van lắp trên manifold

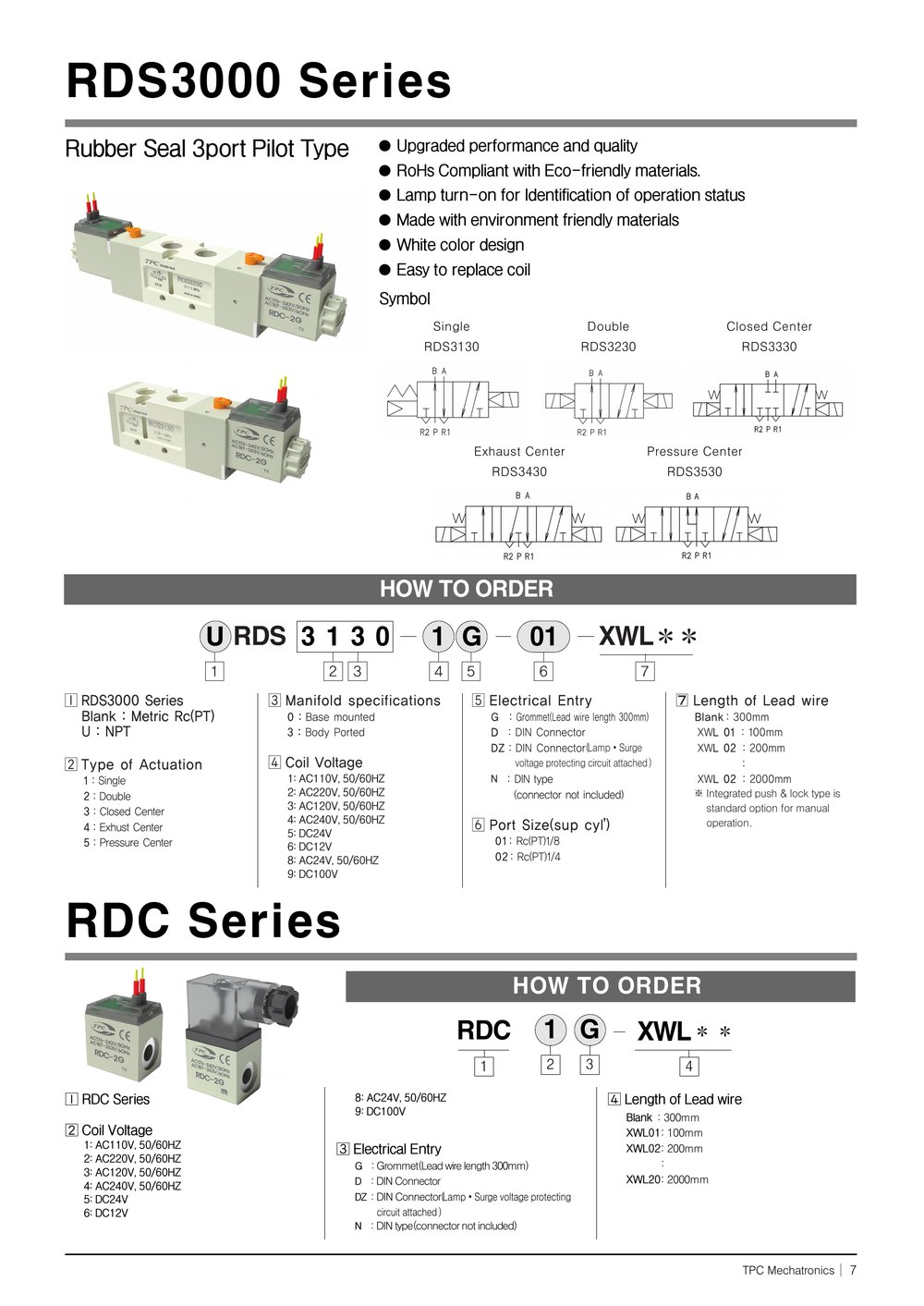

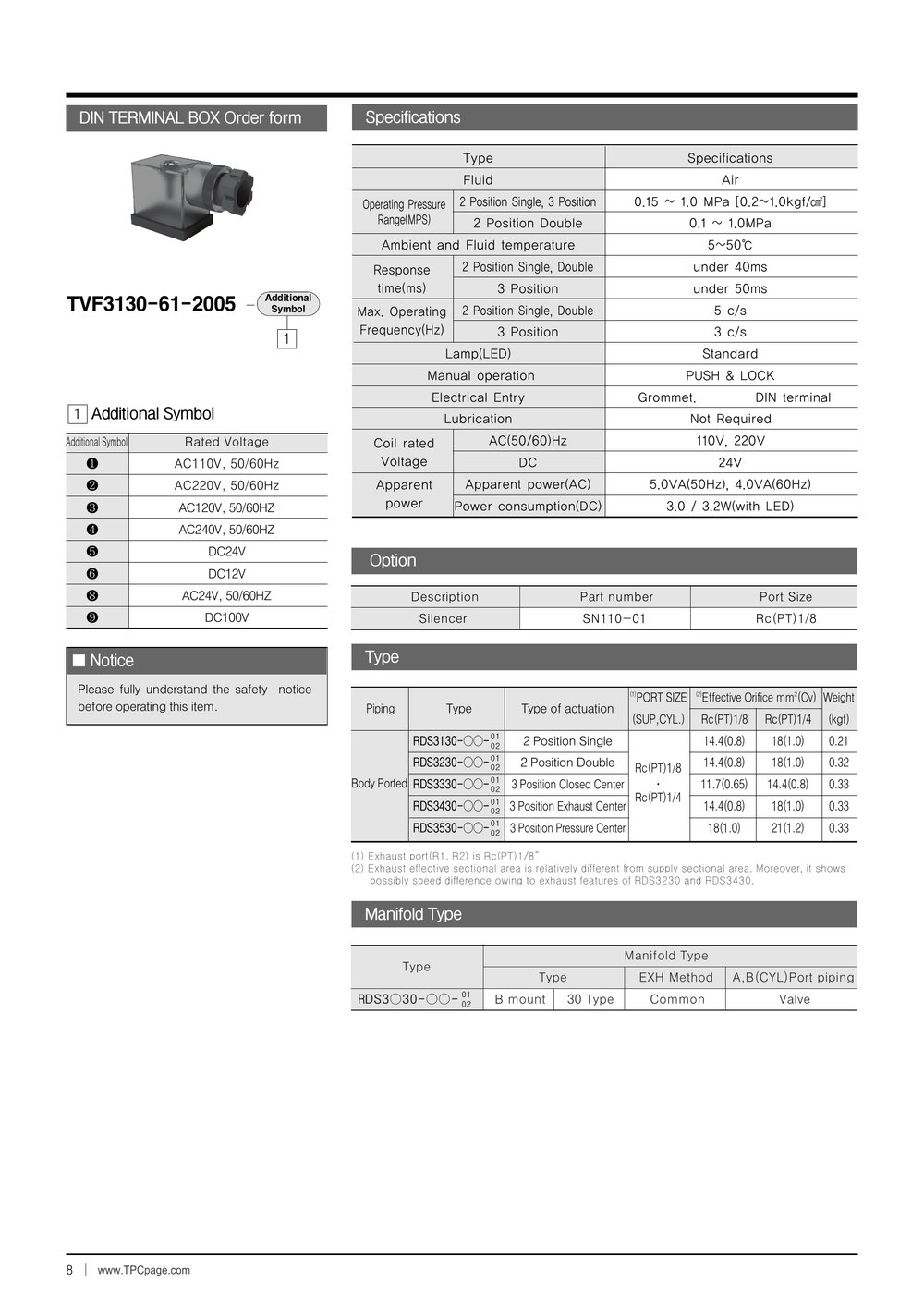

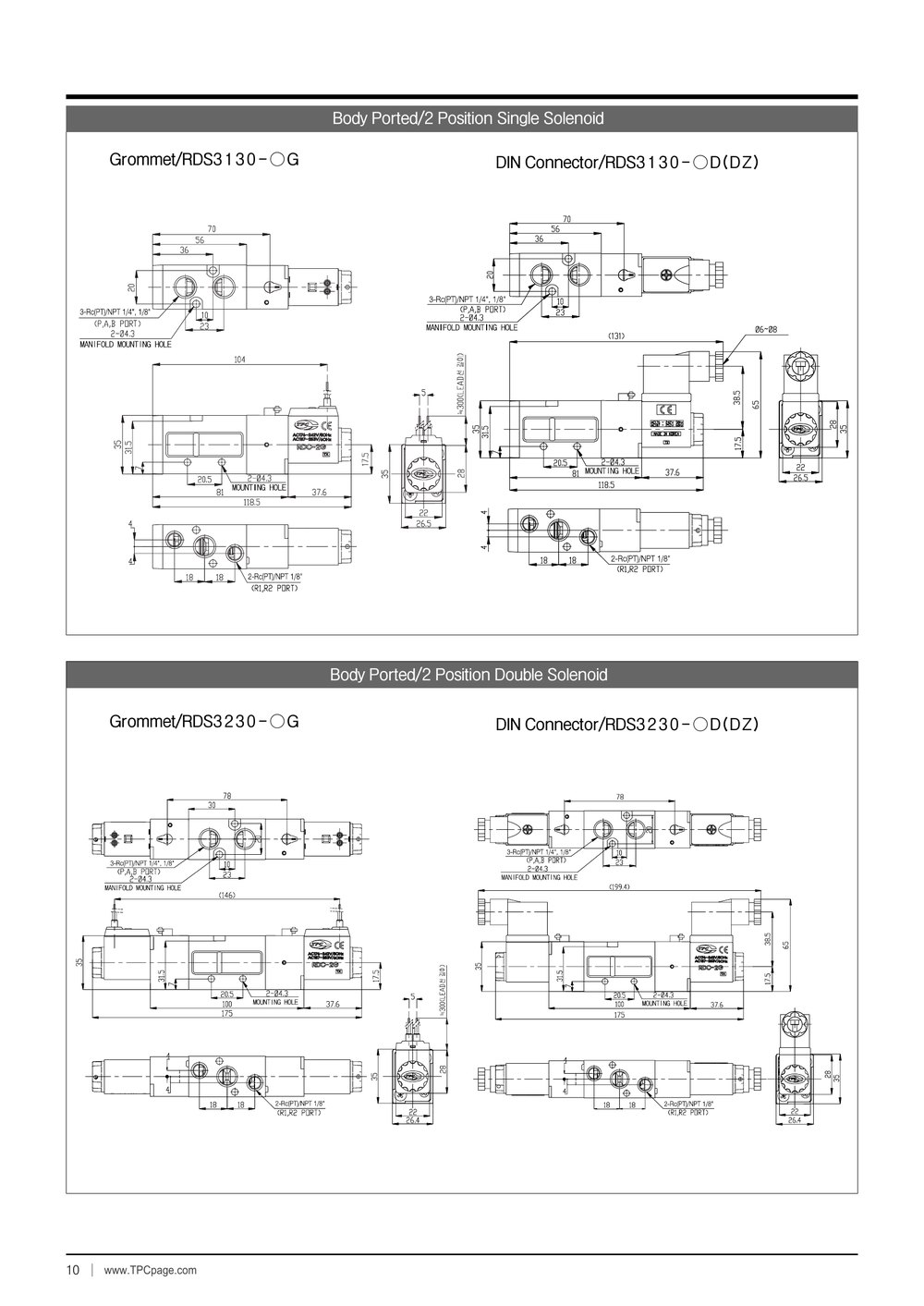

✅ Catalogue TPC RDS3000 Series (RDS3130):

Tải catalogue TPC RDS3000 Series (PDF)
