Dòng van điện từ RDS5000 của TPC (Rubber Seal 5-Port Pilot Solenoid Valve) là dòng van khí nén cỡ trung-lớn, lưu lượng cao thuộc series RDS nâng cấp của hãng TPC (Hàn Quốc). Đây là lựa chọn rất phổ biến tại Việt Nam cho các ứng dụng đòi hỏi lưu lượng khí mạnh, độ bền cao và kích thước gọn gàng.
Đặc điểm nổi bật

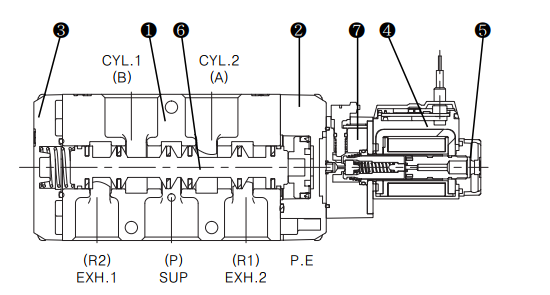

- Thiết kế pilot-operated, thân nhôm đúc chắc chắn, seal cao su (rubber seal) bền bỉ.

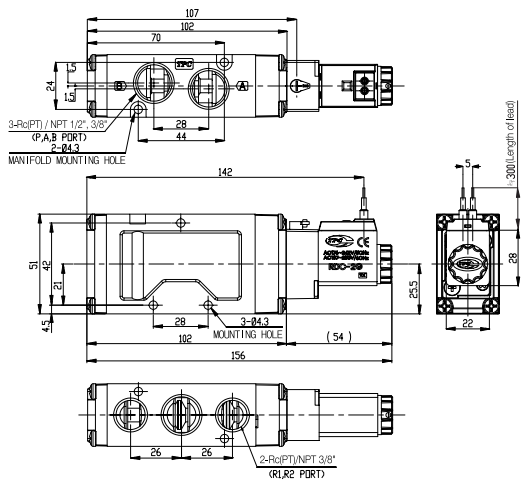

- Kích thước compact: Chiều rộng chỉ 32mm, trọng lượng nhẹ.
- Lưu lượng lớn: Cv 2.8 (port 3/8") và Cv 3.2 (port 1/2") — phù hợp điều khiển xi lanh bore Ø40 ~ Ø100mm.
- Dễ thay coil, thiết kế thân thiện môi trường (màu trắng), non-lube.
- Manual override: Push & lock type.
- Có thể ghép manifold (nhiều van trên một base).
- LED indicator và surge suppressor trên model DZ.
Thông số kỹ thuật chung RDS5000
- Chức năng: 5 cổng / 2 vị trí (5/2 way)
- Tác động: Single solenoid (1 coil) hoặc Double solenoid (2 coil)
- Port size: Rc(PT) 3/8" (03) hoặc 1/2" (04)
- Áp suất làm việc:
- Single: 0.15 ~ 1.0 MPa
- Double: 0.1 ~ 1.0 MPa
- Áp suất thử: 1.5 MPa
- Tốc độ phản hồi: ≤ 40ms (Single), ≤ 60ms (Double)
- Nhiệt độ môi trường: 5 ~ 50°C (tối đa 60°C)
- Điện áp coil: DC24V (5), AC110V (1), AC220V (2)
- Tiêu thụ điện: DC 1.8 ~ 3.2W (có LED), AC Inrush ~5VA / Holding ~4VA
- Lưu chất: Khí nén sạch (không cần bôi trơn)
- Trọng lượng: Khoảng 0.45 ~ 0.55 kg (tùy model)

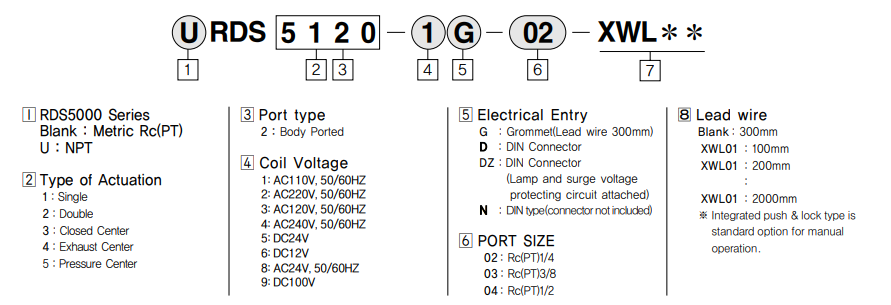

Cách đọc model RDS5000
RDS5 [1/2] [2/3/4] 0 - [Voltage] [Electrical Entry] - [Port]
- 1 = Single solenoid (1 coil)
- 2 = Double solenoid (2 coil)
- G = Grommet (dây điện)
- DZ / D = DIN Connector (có LED + surge suppressor)
- 03 = Port 3/8"
- 04 = Port 1/2"
Ví dụ:
- RDS5120-5G-03 → 1 coil, DC24V, Grommet, port 3/8"
- RDS5220-5DZ-04 → 2 coil, DC24V, DIN + LED, port 1/2" ← rất phổ biến
Các model thông dụng RDS5000 tại Việt Nam
(Có sẵn kho lớn tại TP.HCM và Hà Nội)

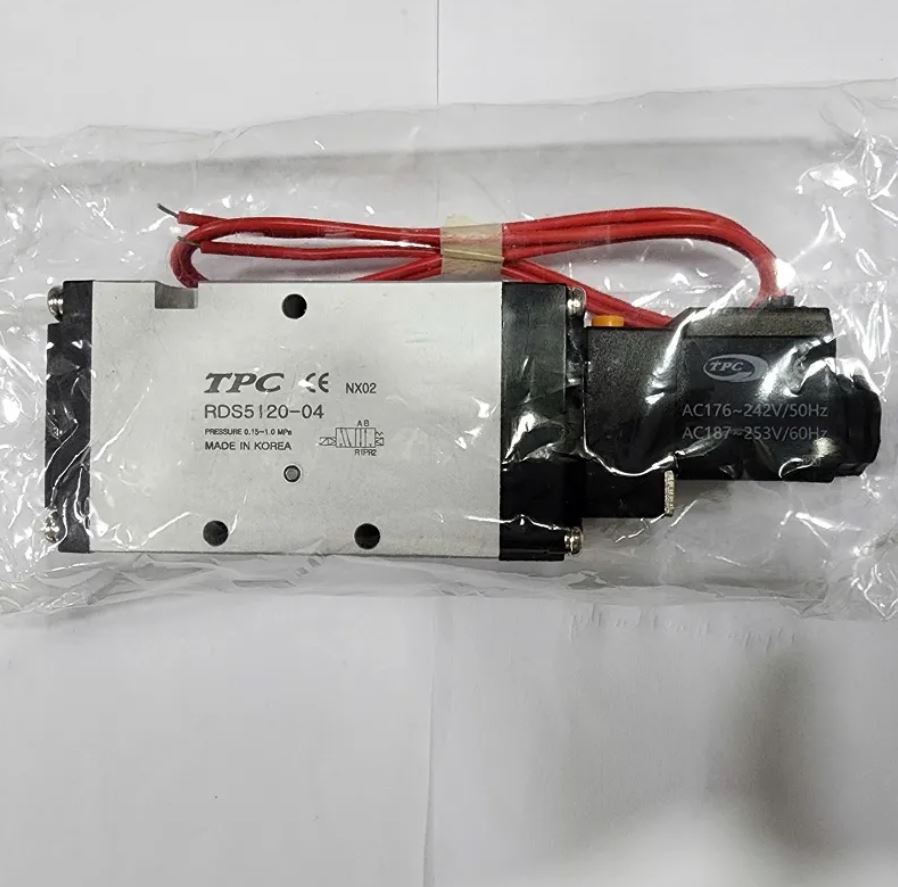

Single Solenoid (1 coil) – RDS5120:
- RDS5120-5G-03 (DC24V, Grommet, 3/8")
- RDS5120-5DZ-03 (DC24V, DIN + LED, 3/8")
- RDS5120-5G-04 (DC24V, Grommet, 1/2")
- RDS5120-5DZ-04 (DC24V, DIN, 1/2")
- RDS5120-2G-03 / 04 (AC220V)
Double Solenoid (2 coil) – RDS5220:
- RDS5220-5G-03 (DC24V, Grommet, 3/8")
- RDS5220-5DZ-03 (DC24V, DIN + LED, 3/8")
- RDS5220-5G-04 (DC24V, Grommet, 1/2")
- RDS5220-5DZ-04 (DC24V, DIN + LED, 1/2") ← rất phổ biến
- RDS5220-2G-04 (AC220V, Grommet)
Ứng dụng phổ biến
- Điều khiển xi lanh khí nén cỡ trung-lớn (AMBN63, AMBN80, AMBN100).
- Máy đóng gói, máy ép, máy dập, dây chuyền sản xuất.
- Hệ thống khí nén công nghiệp, thiết bị tự động hóa nặng.
So sánh nhanh với các dòng RDS/DS
| Tiêu chí | RDS3000 | RDS5000 (lớn hơn) | DS6000 |
|---|---|---|---|
| Port size | 1/4" ~ 3/8" | 3/8" ~ 1/2" | 3/4" |
| Lưu lượng (Cv) | 0.9 ~ 1.5 | 2.8 ~ 3.2 | ≈ 5.0 |
| Ứng dụng | Trung bình | Trung-nặng | Rất nặng |
| Kích thước | Nhỏ gọn | 32mm width | Lớn hơn |
Lưu ý khi sử dụng & mua tại Việt Nam:
- Ưu tiên DC24V + DZ (DIN + LED) để an toàn và dễ bảo trì.
- Luôn lắp Filter Regulator trước van.
LIÊN HỆ ĐỂ ĐƯỢC TƯ VẤN MIỄN PHÍ :
0902 747 188 - 0938 616 002 : kd.hoaiduc@gmail.com
Sản phẩm khác
Van Cơ Khí Nén TPC DM550
Van cơ khí nén TPC DM550 (5 cửa 2 vị trí, ren 1/4", Cv 1.0) điều khiển trực tiếp xi lanh tác động kép bằng nút nhấn, nút nấm, con lăn hoặc núm xoay mà không cần điện.
Van Cơ Khí Nén TPC DM230
Van cơ khí nén TPC DM230 (3 cửa 2 vị trí, ren 1/8") và DM330 (ren 1/4") với nhiều kiểu tác động: nút nhấn, nút nấm, con lăn, núm xoay – dùng làm công tắc hành trình và nút điều khiển khí nén.
Van Tay Gạt Khí Nén TPC DH302-03
Van tay gạt TPC DH302-03 (4 cửa, 2 vị trí, ren Rc 3/8", Cv 1.1) đảo chiều xi lanh khí nén bằng tay dứt khoát; cùng kiểu 2 vị trí còn có DH202-02 (ren 1/4") và DH402-04 (ren 1/2").
Van Tay Gạt Khí Nén TPC DH400-04
Van tay gạt TPC DH400-04 (4 cửa, 3 vị trí đóng giữa, ren Rc 1/2", Cv 3.1) cho lưu lượng lớn, dùng điều khiển bằng tay xi lanh khí nén cỡ lớn trên máy ép, cửa khí nén và cơ cấu nâng hạ.
Van Tay Gạt Khí Nén TPC DH200-02
Van tay gạt TPC DH200-02 (4 cửa, 3 vị trí đóng giữa, ren Rc 1/4", áp suất 0~9.9 kgf/cm²) gọn nhẹ, dùng điều khiển bằng tay xi lanh khí nén cỡ nhỏ – vừa trên đồ gá, máy kẹp và bảng điều khiển.
Van Điện Từ TPC DS6340
Van điện từ TPC DS6340 (5/3 đóng giữa, 2 coil, ren 3/4", đế liền) cho lưu lượng lớn, dùng dừng và giữ xi lanh cỡ lớn giữa hành trình; cùng thân có DS6440 xả giữa và DS6540 áp giữa.
Van Điện Từ TPC DS2120
Van điện từ TPC DS2120 (5/2 một coil, thân rộng 18 mm, ren 1/8", Cv 0.53) gọn nhẹ, tiêu thụ điện thấp; bản hai coil là DS2220.
Van Điện Từ TPC RDS301
Van điện từ TPC RDS301 (3 cửa 2 vị trí, 1 coil, thường đóng hoặc thường mở, ren 1/8" – 1/4") nhỏ gọn, lưu lượng lớn, dùng cho xi lanh tác động đơn, thổi khí và cấp – xả khí.

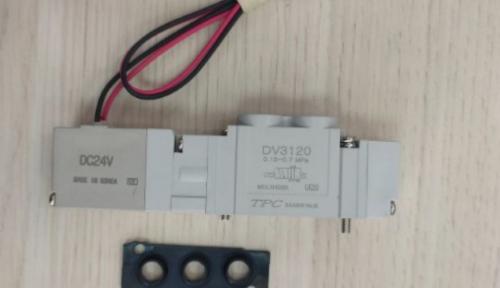

Van Điện Từ TPC DV3120
