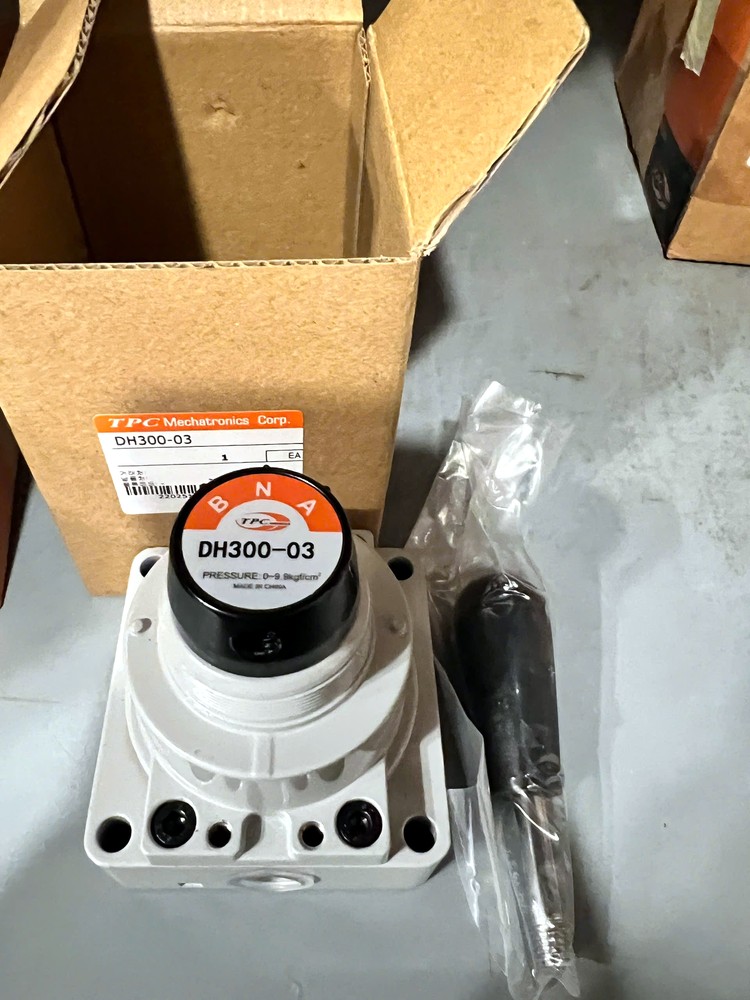

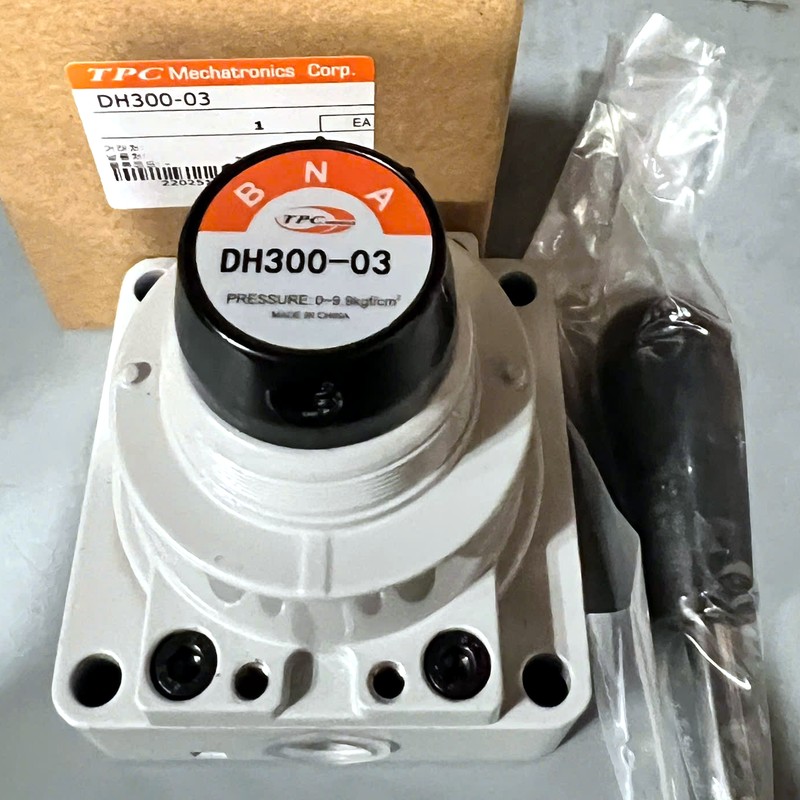

Van Tay Gạt Khí Nén TPC DH300-03

0 VNĐ

Dòng DH300-03 (van tay gạt 4 cửa, 3 vị trí đóng giữa, ren Rc 3/8", áp suất 0~9.9 kgf/cm²) lý tưởng để điều khiển bằng tay xi lanh khí nén trên đồ gá, máy ép, máy kẹp phôi, cửa đóng mở và các thiết bị khí nén trong nhà xưởng.

Đặt hàng Tư vấn

Anh chị đang tìm một van tay gạt khí nén bền bỉ, thao tác nhẹ nhàng, dứt khoát để điều khiển xi lanh đi – về – dừng giữa hành trình mà không cần điện hay bộ điều khiển phức tạp?

Van tay gạt TPC DH300-03 thuộc dòng TPC DH Series Hand Valve (4 way) của TPC Mechatronics – thương hiệu thiết bị khí nén hàng đầu Hàn Quốc. Van dạng đĩa xoay (rotary disc), thân nhôm đúc áp lực chắc chắn, có khấc định vị vị trí giữa giúp người vận hành cảm nhận rõ từng vị trí gạt. Ở vị trí giữa (đóng giữa – Closed Center), toàn bộ các cửa đều bị chặn, giúp giữ xi lanh dừng lại tại chỗ khi cần.

✅ Thông số kỹ thuật chính:

Model: DH300-03 – Thương hiệu: TPC Mechatronics (Hàn Quốc)
Kiểu van: Van chia hướng điều khiển bằng tay gạt, 4 cửa (P – A – B – R)
Số vị trí: 3 vị trí, vị trí giữa đóng (Closed Center), có khấc định vị
Kích thước cổng: Ren Rc(PT) 3/8"
Lưu chất: Khí nén
Áp suất làm việc: 0 ~ 9.9 kgf/cm² (tối đa 990 kPa ~ 140 psi)
Áp suất thử bền: 1.5 MPa (200 psi)
Nhiệt độ môi trường và lưu chất: 5 ~ 60°C
Góc gạt: 90°
Diện tích hiệu dụng: 20 mm² (Cv 1.1)
Vật liệu thân: Nhôm đúc áp lực (aluminum die casting)

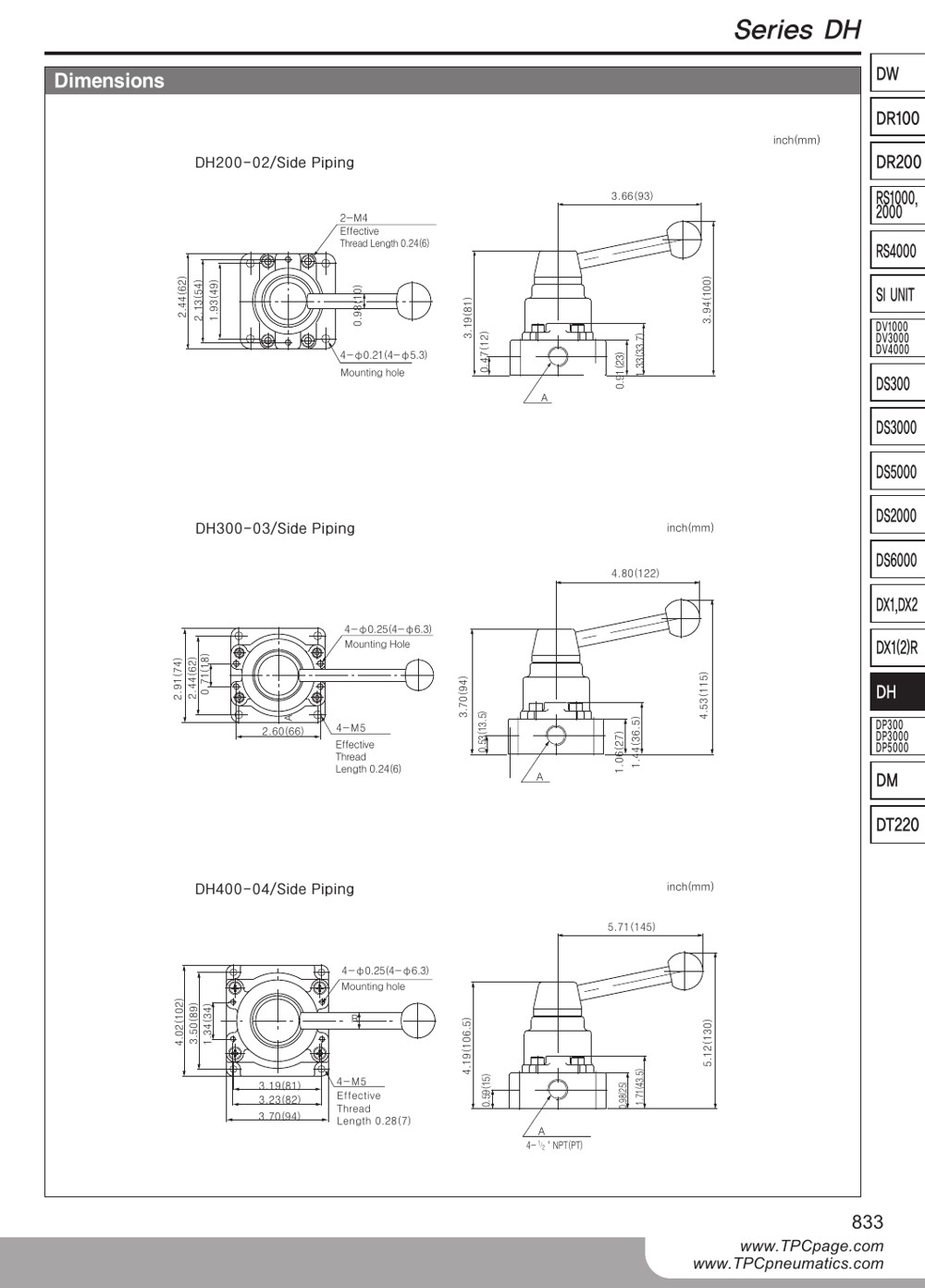

Kiểu lắp: Đấu ống bên hông, bắt thân bằng 4 lỗ Ø6.3 mm
Khối lượng: khoảng 0.9 kg

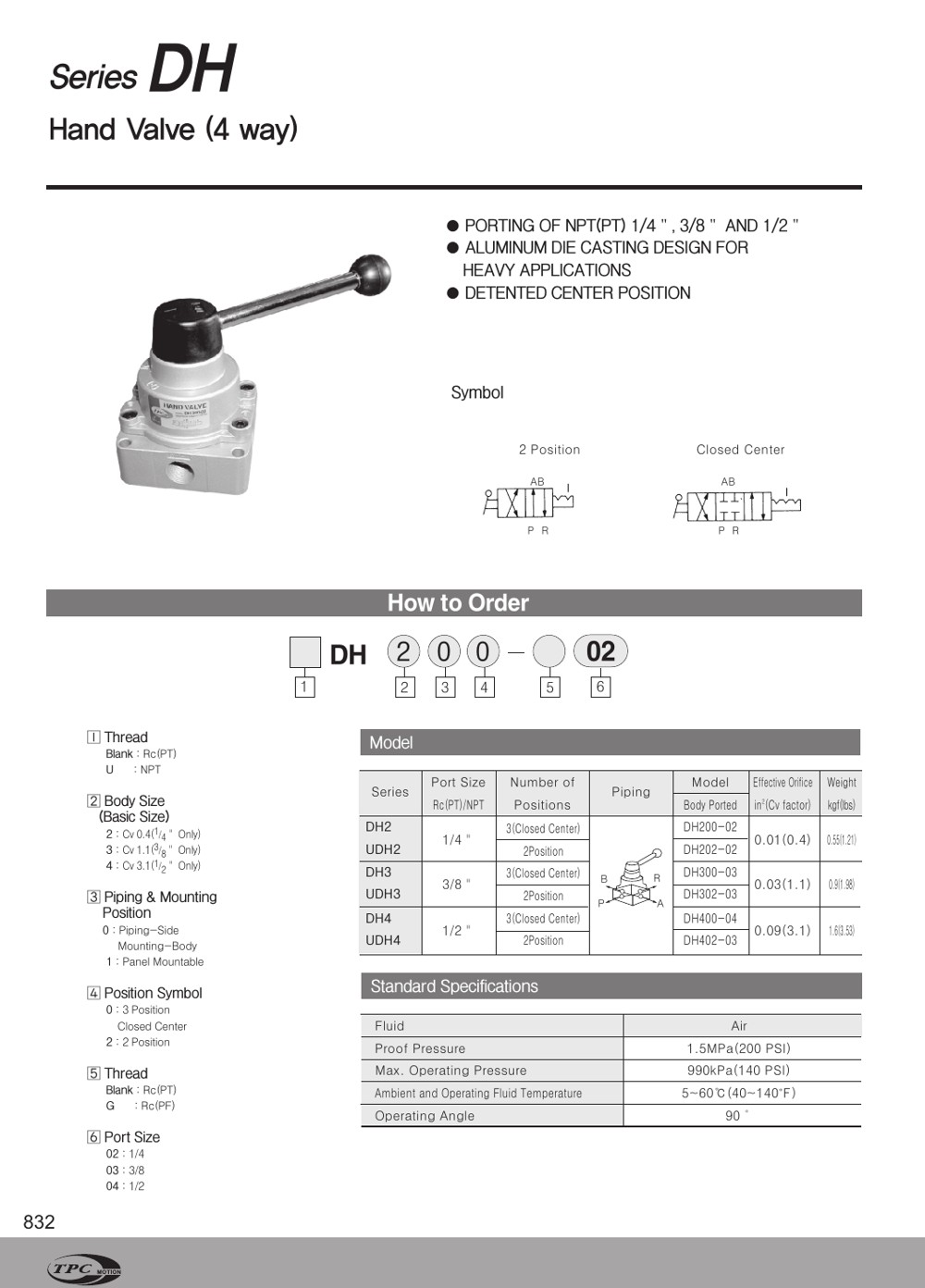

Cách đọc mã DH300-03: DH (dòng van tay gạt) – 3 (cỡ thân Cv 1.1, dành cho ren 3/8") – 0 (đấu ống bên hông, bắt thân) – 0 (3 vị trí đóng giữa) – 03 (ren Rc(PT) 3/8").

Model phổ biến: DH200-02 (ren 1/4", 3 vị trí), DH202-02 (ren 1/4", 2 vị trí), DH300-03 (ren 3/8", 3 vị trí), DH302-03 (ren 3/8", 2 vị trí), DH400-04 (ren 1/2", 3 vị trí), DH402-04 (ren 1/2", 2 vị trí). Có phiên bản ren NPT (mã UDH) theo yêu cầu.
